Ремонт телевизора SAMSUNG UE48H6800AU

Техническое описание и состав телевизора SAMSUNG UE48H6800AU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE48H6800AU
LCD TV LED Smart TV 3D UE48H6800 | Год выпуска: 2014
Диагональ экрана: 48" (122 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 600 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 40 Вт (2x10+20 Вт)
Акустика: 3 динамика есть
Интерфейс: AV, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 16.4 кг
без подставки: 13.5 кг
Размеры: с подставкой 1079x673x295 мм
без подставки 1079x626x79 мм
SAMSUNG UE48H6800AU

SAMSUNG LED
Model: UE48H6800AU

Panel: CY-VH048CSLV1V

T-CON: BN41-02254A - 2014_TCON_FOX_FT3_H6800

LED driver (backlight): integrated into PSU

PWM LED driver: SLC3014M

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00727A - L55C2Q_EDY

MainBoard: BN41-02260A

Тuner: BN40-00292A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SAMSUNG UE48H6800AU не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

В таких случаях неисправность следует искать в первую очередь в модуле питания BN44-00727A. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02260A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

При подозрении на неисправность тюнера BN40-00292A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Внимание! Пользователям и владельцам телевизоров UE48H6800AU, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Ограничение тока драйвера. BN44-00727A, SLC3014M. Общая информация

Чтобы уменьшить ток подсветки в телевизорах Samsung с блоком питания BN44-00727A и микросхемой LED-драйвера SLC3014M, можно увеличить номиналы резисторов в четырёх датчиках тока, а именно, резисторов R9842, R9843, R9899, R9900, одинаково для каждого канала, что пропорционально уменьшит ток в светодиодах подсветки.
BN44-00727A current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02260A показан на рисунке ниже:

BN41-02260A

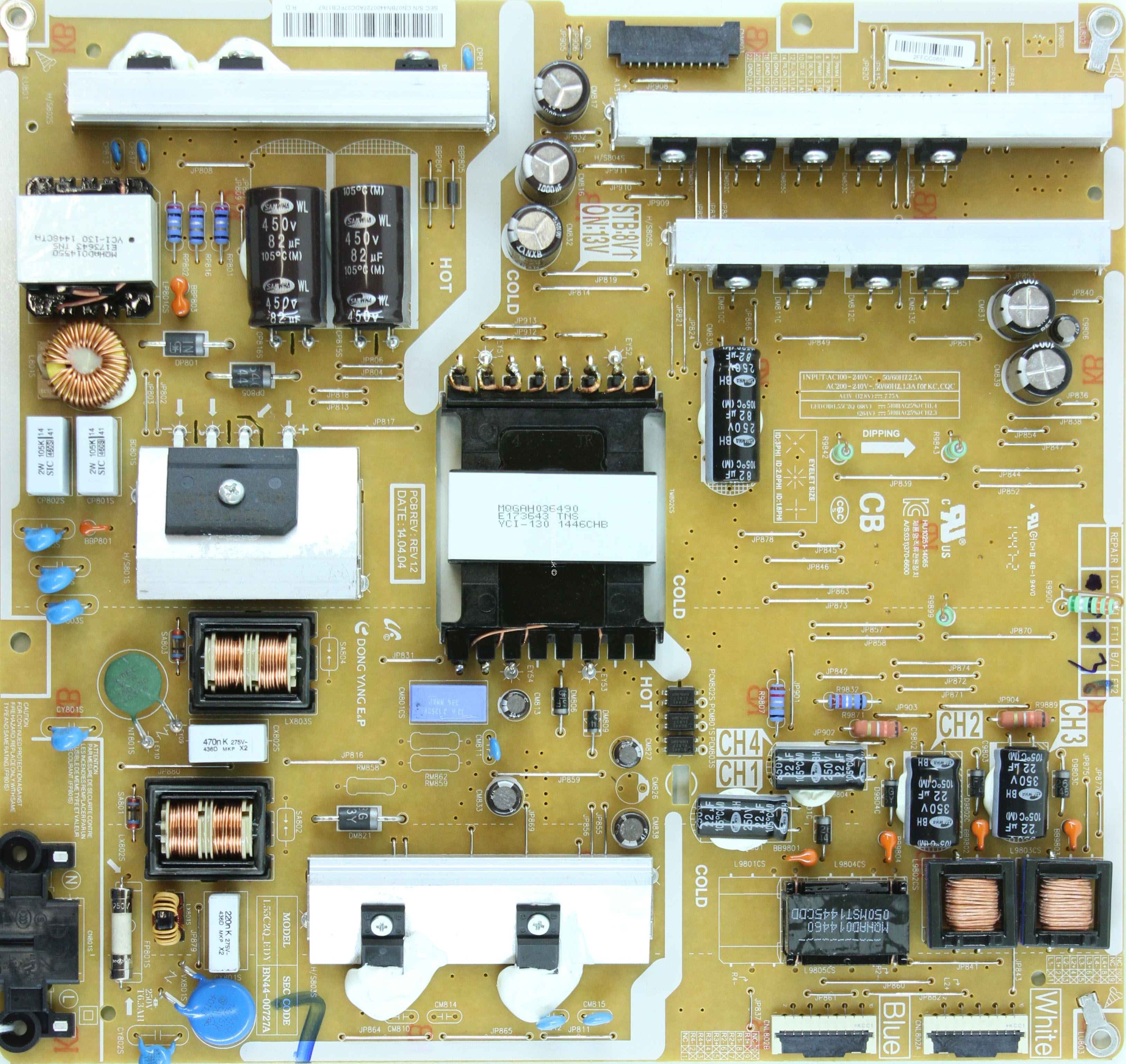

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE48H6800AU:

Установлена матрица (LED-панель) CY-VH048CSLV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02254A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SLC3014M. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE48H6800AU осуществляет модуль питания BN44-00727A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02260A.
Тюнер BN40-00292A обеспечивает приём телевизионных программ и настройку на каналы.
