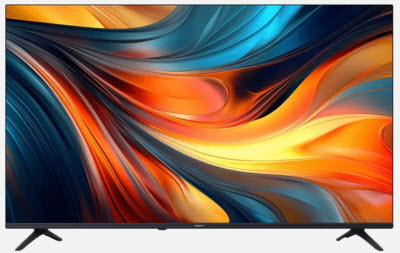

Ремонт телевизора XIAOMI L43MB-AFRU

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор XIAOMI L43MB-AFRU не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

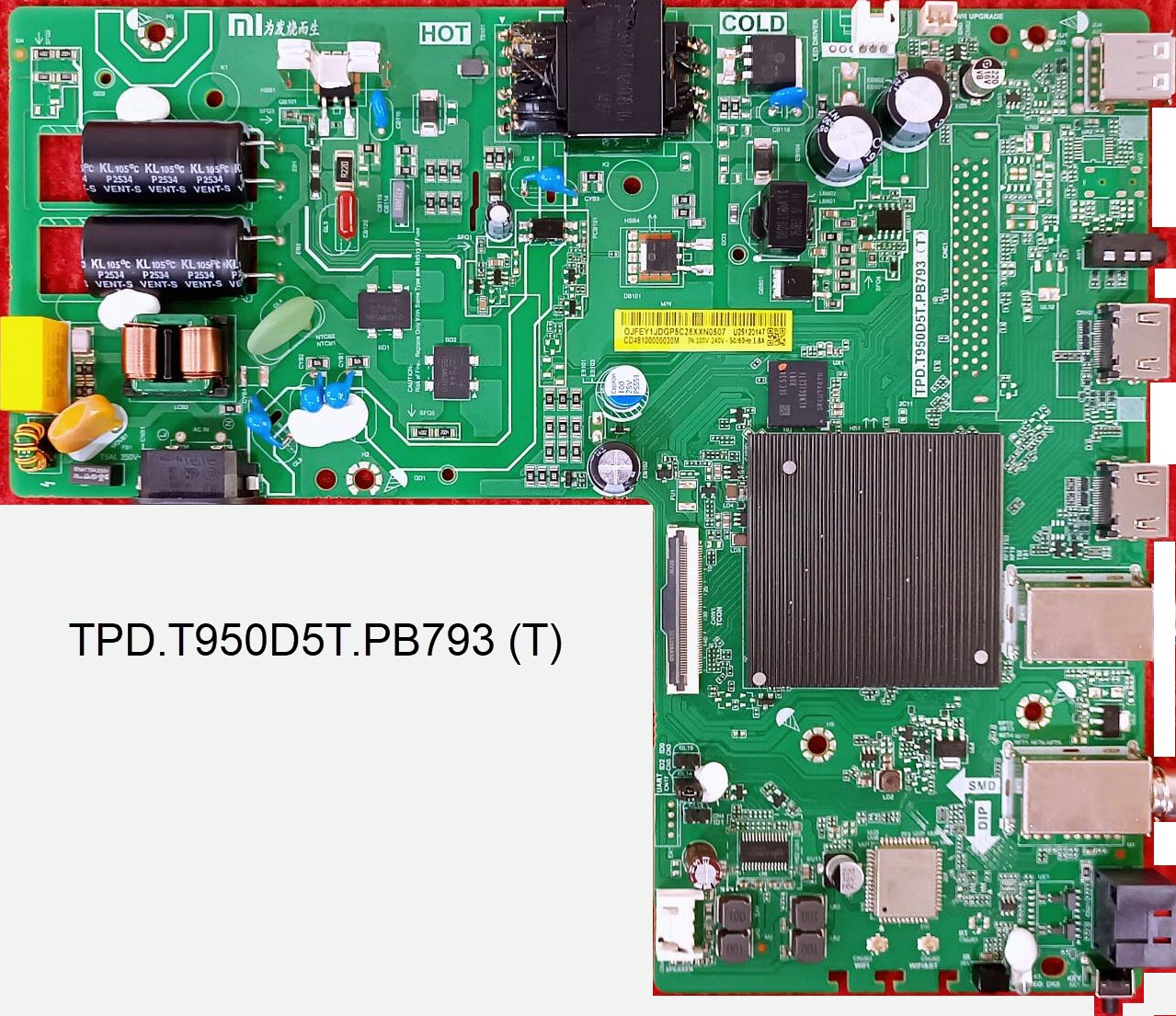

В первую очередь в таких случаях следует убедиться в работоспособности общего импульсного источника питания (ИИП) — преобразователя напряжения AC/DC сетевого напряжения. Все элементы источника в данной модели телевизора расположены на основной плате MainBoard TPD.T950D5T.PB793. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (SVS5N70D) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.

Обычно в таких случаях отсутствует подсветка LED-панели (матрицы). Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок HFSX43D08-ZC42AG-19CD 303HX430058CD.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы TPD.T950D5T.PB793 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: T950D5-H8, eMMC: FEMDNN008G-C9A39, Audio: ACM8625P которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора XIAOMI L43MB-AFRU без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
