Ремонт телевизора THOMSON 30LB120S4

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора THOMSON 30LB120S4, тип панели и применяемые модули. Состав модулей.

THOMSON
Model: 30LB120S4

Panel: V296W1-L14

T-CON: V296W1-C1 X7

Inverter (backlight): V144-001

PWM Inverter: OZ960G

MOSFET Inverter: FDS8958 2npn pnp transistor

Trans Inverter: 4009A453077 684 om

Power Supply (PSU): 48.B0090.001-A ( 54.M2207.011)

MainBoard: 48.M4618.A00 , Audio 48.M2520.A00, 48.M3022.S11

Тuner: PM820160C

Control: IR: 48.M2302.A00


Технические характеристики 30LB120S4

TV LCD 30LB120S4
Диагональ экрана: 30"
Формат экрана: 16:9
Разрешение: 1280x768
Яркость: 550 кд/м2
Контрастность: 600:1
Угол обзора: 170°
Время отклика пикселя: 16 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: есть
Звук стерео: есть
Мощность звука: 40 Вт (2 х 20 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART x2, RGB, VGA, DVI
Разъём наушников: есть
Вес телевизора: 19.8 кг
THOMSON 30LB120S4

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

- Телевизор THOMSON 30LB120S4 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания 48.B0090.001-A. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы 48.M4618.A00 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

Прежде чем менять тюнер PM820160C, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам и пользователям телевизора THOMSON 30LB120S4 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

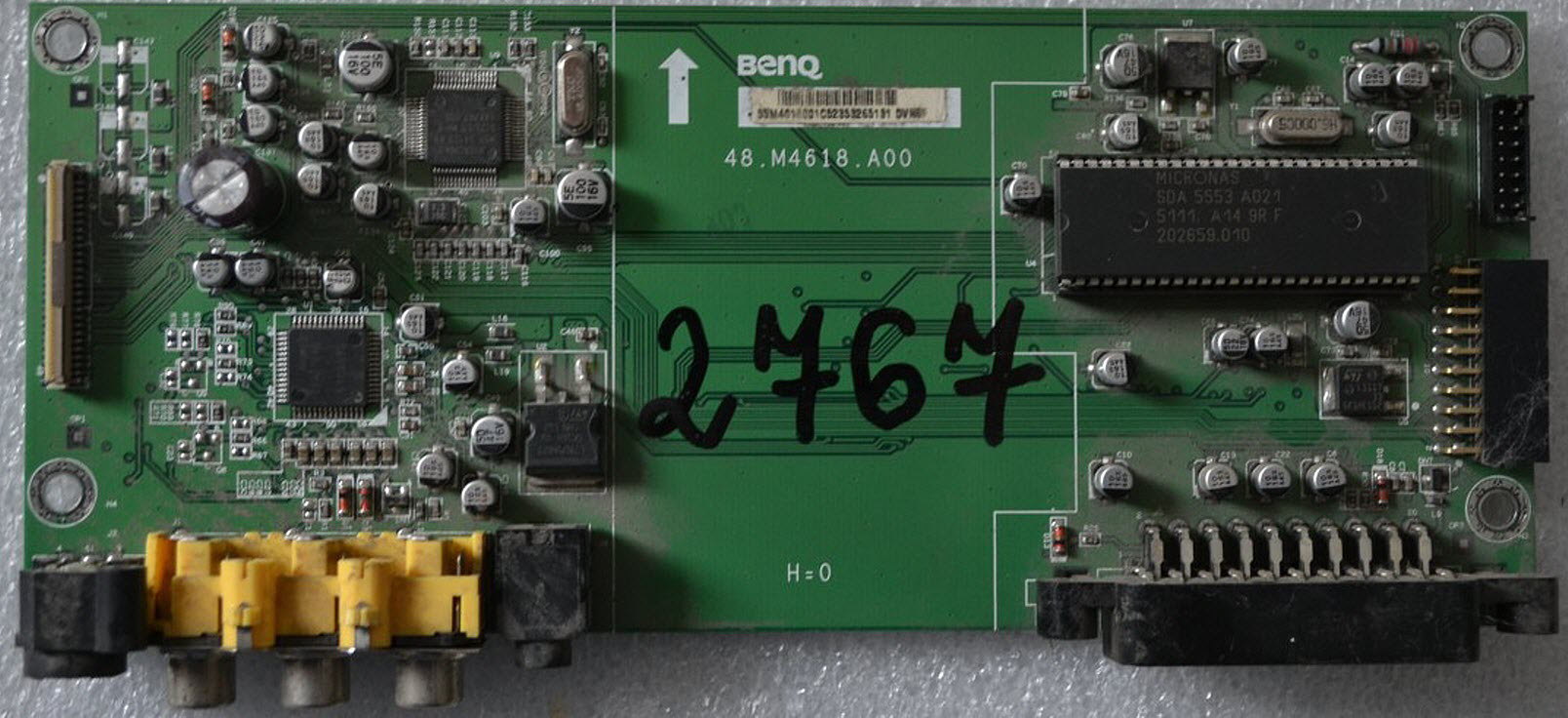

Внешний вид MainBoard 48.M4618.A00 показан на рисунке ниже:

48.M4618.A00

Внешний вид блока питания

Основные особенности устройства THOMSON 30LB120S4:

Установлена матрица (LCD-панель) V296W1-L14.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V296W1-C1.
Для питания ламп подсветки применяется инвертор V144-001, управляется ШИМ-контроллером OZ960G. В преобразователе инвертора установлен трансформатор 4009A453077 684 om. В качестве силовых элементов инвертора применяются ключи типа FDS8958 2npn pnp transistor.
Формирование необходимых питающих напряжений для всех узлов телевизора THOMSON 30LB120S4 осуществляет модуль питания 48.B0090.001-A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 48.M4618.A00.
Тюнер PM820160C обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : V296W1-L14
Type : a-Si TFT-LCD, Panel
Diagonal size : 29.5 inch
Resolution : 1280x768, WXGA
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 643.2x385.92 mm
Surface : Antiglare (Haze 40%), Hard coating (2H), Reflection 2.0% (Max.)
Brightness : 550 cd/m²
Contrast Ratio : 600:1
Display Colors : 16.7M (8-bit), CIE1931 75%
Response Time : 15/10 (Tr/Td); 16.6 (G to G)
Frequency : 60Hz
Lamp Type : 16 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru.
