Ремонт телевизора TCL L55P8SUS
| Диагональ экрана: | 55" (140 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 3840x2160 |
| Тип ЖК-панели: | T550QVN05.6 |
| LED подсветка: | есть |
| Smart: | есть. Поддержка Wi-Fi - есть |
| Операционная система: | Android |
| Поддержка HD: | 4K UHD, HDR |
| Яркость: | 330 кд/м2 |
| Контрастность: | 4500:1 |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| Телетекст: | есть |
| Мультимедиа: | MP3, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 16 Вт (2х8 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 13.8 кг без подставки: 13.1 кг |
| Размеры: | с подставкой 1251x773x283 мм без подставки 1236x715x75 мм |
TCL LED
Model: L55P8SUS
Chassis/Version: RT2851
Panel: T550QVN05.6
LED backlight: TCL-55D8-3030F2 1-8X7-LX20190404 Ver.5
LED driver (backlight): integrated into PSU
PWM LED driver: OZ9976AGN
MOSFET LED driver: TO-252
Power Supply (PSU): 40-L171W4-PWA1CG 08-L171W94-PW200AA
PWM Power: FAN7930C, LD5537
MOSFET Power: TO-220
MainBoard: 40-RT51G1-MAA2HG
IC MainBoard: CPU: RTD2851, eMMC KLM8G1GETF-B041
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор TCL L55P8SUS не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания 40-L171W4-PWA1CG.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) FAN7930C, LD5537, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок TCL-55D8-3030F2 1-8X7-LX20190404 Ver.5, но иногда неисправным оказывается и LED-драйвер.
При попытке выявления обрыва в планках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 40-RT51G1-MAA2HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: RTD2851, eMMC требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Прежде чем менять тюнер DVBT/T2/C & SAT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание! Пользователям и владельцам телевизоров TCL L55P8SUS, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Реализация 4K UHD:
|
Дополнительно по ремонту MainBoard
Плата 40-RT51G1-MAA2HG от производителя TCL Corporation.
Процессор RTD2851 от RealTek.
64-bit SoC RealTek RTD2851 имеет 4 ядра ARM Cortex-A55@1.1 GHz и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 16 GB, например THGAMRG7T13BAIL.

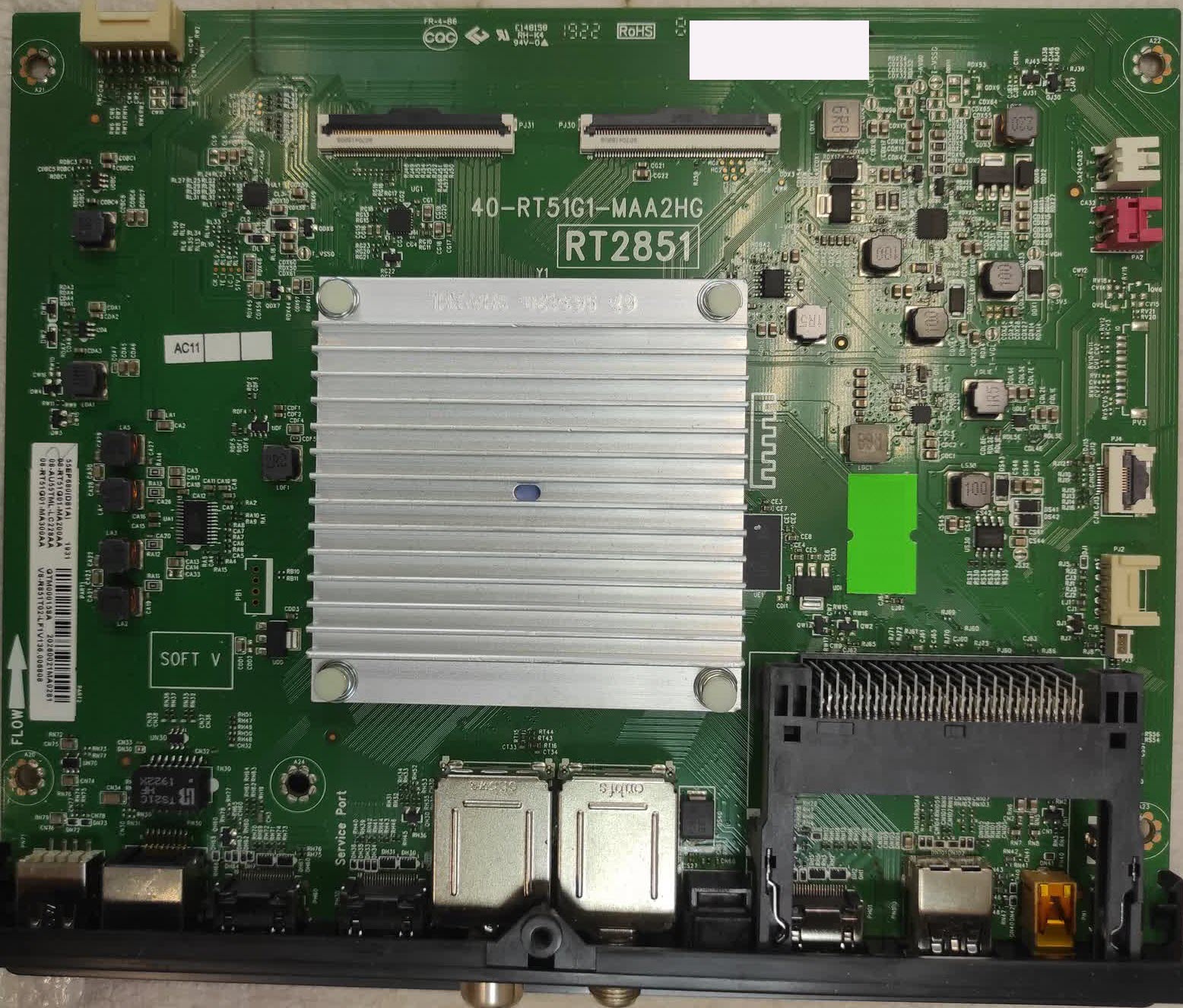

Внешний вид MainBoard 40-RT51G1-MAA2HG показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства TCL L55P8SUS:
Установлена матрица (LED-панель) T550QVN05.6.
Для питания светодиодов подсветки TCL-55D8-3030F2 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9976AGN. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора TCL L55P8SUS осуществляет модуль питания 40-L171W4-PWA1CG, либо его аналоги c использованием микросхем FAN7930C, LD5537 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль 40-RT51G1-MAA2HG, с применением микросхем CPU: RTD2851, eMMC KLM8G1GETF-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели: T550QVN05.6
