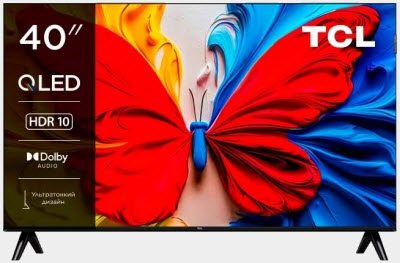

Ремонт телевизора TCL 40S5K
TCL LED: 1920×1080(RGB)
Model: 40S5K
Chassis/Version: TPD.MT9221T.PB771
Panel: V400HJB-P03 Rev.C4 / (CG)
LED backlight: 40TL1P2 14eaX1 40HR332M14N01 V1
T-CON: into MainBoard OUT Mini LVDS 68 pins Connector
IC T-CON: SM4821
LED driver (backlight): integrated into MainBoard
PWM LED driver: B3365VP
MOSFET LED driver: 15N10
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: 70S600P7
MainBoard: TPD.MT9221T.PB771
IC MainBoard: CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041, Audio: AD82111
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор TCL 40S5K не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В таких случаях неисправным может оказаться основной источник питания — преобразователь AC/DC напряжения сети, который
совмещён с платой MainBoard TPD.MT9221T.PB771.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (70S600P7) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок 40TL1P2 14eaX1 40HR332M14N01 V1.
При попытке выявления обрыва в планках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы TPD.MT9221T.PB771 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041, Audio: AD82111 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Неисправность тюнера DVBT/T2/C & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание пользователям! Самостоятельный ремонт телевизора TCL 40S5K без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Реализация 1920x1080 FHD:

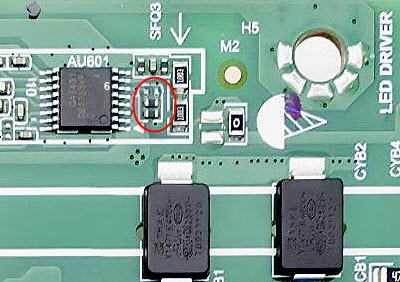

Ток подсветки. TPD.MT9221T.PB771, OB3365VP. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9221T.PB771 и микросхемой LED-драйвера OB3365VP в позиции AU601, можно увеличить общее сопротивление резисторов от вывода 6 (ISET) микросхемы OB3365VP на корпус. Тогда возрастёт напряжение на управляющем выводе ISET, а ток в светодиодах подсветки уменьшится. |
Дополнительно по ремонту MainBoard
Плата TPD.MT9221T.PB771 от производителя CVTE Dream-Future.
Процессор MT9216 от MediaTek.
64-bit SoC MediaTek MT9216 имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP4.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.
Внешний вид MainBoard TPD.MT9221T.PB771 показан на рисунке ниже:
Основные особенности устройства TCL 40S5K:
Установлена матрица (LED-панель) : 1920×1080(RGB) V400HJB-P03 Rev.C4 / (CG).
Элементы T-CON SM4821 входят в состав MainBoard.
Для питания светодиодов подсветки 40TL1P2 используется преобразователь, совмещённый с основной платой TPD.MT9221T.PB771, управляется ШИМ-контроллером B3365VP. В качестве силовых элементов LED-драйвера применяются ключи типа 15N10.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа 70S600P7.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9221T.PB771, с применением микросхем CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041, Audio: AD82111 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Начало производства: 2022
Brand: Innolux
Model: V400HJB-P03 Rev.C4
Diagonal Size: 40 inch
Resolution: 1920×1080(RGB), FHD, 16:9
Contrast: 5000:1 (Typ.) (TM)
Active Area: 878.112(H)×485.352(V) mm
Mass: 1.32±0.07Kgs
Luminance: 0 cd/m²
Support Color: 16.7M, 70% NTSC
Driver IC: COF Built-in 3 source chips
Interface Type Mini LVDS, 68 pins Connector
