Ремонт телевизора SBER SDX-43U4128
SBER LED
Model: SDX-43U4128
Chassis/Version: EL.AM962-FG95
Panel: V430DJ1-Q01
LED backlight: JL.D43081330-006FS-M_V02 43TA 3*8
T-CON: DCBDC-I260E_11
LED driver (backlight): integrated into MainBoard
PWM LED driver: PWM SOT23-6
MOSFET LED driver: SVG15670ND
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: TO-263
MainBoard: EL.AM962-FG95 TP.T962D4.PC756
IC MainBoard: CPU: T962D4, eMMC: KLMB2JETD-B041
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- SBER SDX-43U4128 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Неисправность в таких случаях следует искать в первую
очередь в цепи импульсного источника питания (ИИП) — преобразователя (AC/DC) сетевого напряжения, который совмещён с основной
платой MainBoard EL.AM962-FG95 в данной модели.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (TO-263) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Обычно в таких случаях отсутствует подсветка LED-панели (матрицы).
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов JL.D43081330-006FS-M_V02 43TA 3*8.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы EL.AM962-FG95 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: T962D4, eMMC: KLMB2JETD-B041. Неисправные компоненты следует заменить.
Прежде чем менять тюнер DVBT/T2/C & SAT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SBER SDX-43U4128 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

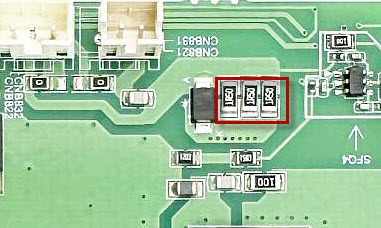

Ток подсветки. EL.AM962-FG95. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard EL.AM962-FG95 и микросхемой LED-драйвера в корпусе SOT23-6, можно удалить один из трёх резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата EL.AM962-FG95 от производителя Express LUCK (TP.T962D4.PC756 CVTE).
Процессор T962D4 от Amlogic.
64-bit SoC Amlogic T962D4 имеет 4 ядра ARM Cortex-A55 и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 0.9V.
Оперативная память установлена на плате DDR3.
Прошивка хранится в микросхеме eMMC KLMB2JETD-B041.
Внешний вид MainBoard EL.AM962-FG95 показан на рисунке ниже:
Основные особенности устройства SBER SDX-43U4128:
Установлена матрица (LED-панель) V430DJ1-Q01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) DCBDC-I260E_11.
Для питания светодиодов подсветки JL.D43081330-006FS-M_V02 используется преобразователь, совмещённый с основной платой EL.AM962-FG95, управляется ШИМ-контроллером PWM SOT23-6. В качестве силовых элементов LED-драйвера применяются ключи типа SVG15670ND.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-263.
MainBoard - основная плата (материнская плата) представляет собой модуль EL.AM962-FG95, с применением микросхем CPU: T962D4, eMMC: KLMB2JETD-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
V430DJ1-Q01
Начало производства: 2018
Brand: Innolux
Model: V430DJ1-Q01 Rev.V1
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 103PPI
Active Area: 941.184(W)×529.416(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 1.52.Kgs
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
