Ремонт телевизора LG 55UN68006LA
| Диагональ экрана: | 55" |
| Формат экрана: | 16:9 |
| Разрешение: | 3840x2160 |
| Тип ЖК-панели: | HV550QUB-F70 |
| LED подсветка: | Direct LED |
| Smart: | webOS |
| Операционная система: | webOS |
| Поддержка HD: | 4K UHD |
| Цифровой тюнер: | DVB-T2, DVB-C, DVB-S, DVB-S2, DVB-T |
| Мощность звука: | 16 Вт |
| Акустика: | 2 |
| Интерфейс: | Ethernet - RJ-45, вход HDMI x 3, USB Type-A, USB Type-A x 2, слот CI, слот CI/CI+, выход аудио оптический |
| Вес телевизора: | с подставкой: 13.3 кг без подставки: 13.1 кг |
| Размеры: | с подставкой 1243x788x248 мм без подставки 1243x729x86 мм |
LG LED
Model: 55UN68006LA
Chassis/Version: LT-2874V6.1
Panel: HV550QUB-F70
LED backlight: LB-DM3030-GJD3X3555X9GB10-S
T-CON: 47_6021476 ; BOE10301
LED driver (backlight): integrated into PSU
PWM LED driver: PF7904S
MOSFET LED driver: TK22A10N1
Power Supply (PSU): 715GA052-P01-012-003S
PWM Power: LD7592, SSC3S927
MOSFET Power: MTN127KN3, IPA50R800CE
MainBoard: LT-2874V6.1
IC MainBoard: CPU: RTD2874SFA, eMMC: KLM8G1GETF, EEPROM: 24C256
Тuner: EBL61920304 ERDAGA KC01
Control: IR: 715GC021-R01-000-004K
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- LG 55UN68006LA не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль 715GA052-P01-012-003S.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (MTN127KN3, IPA50R800CE) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) LD7592, SSC3S927, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов LB-DM3030-GJD3X3555X9GB10-S.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы LT-2874V6.1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: RTD2874SFA, eMMC: KLM8G1GETF, EEPROM:24C256 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Перед заменой тюнера EBL61920304 ERDAGA KC01, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Следует помнить! Попытки самостоятельного ремонта телевизора LG 55UN68006LA, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Реализация 4K UHD:

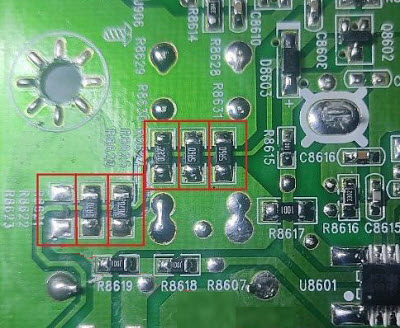

Ток подсветки. 715GA052-P01-012-003S, PF7904S. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с блоком питания 715GA052-P01-012-003S и микросхемой LED-драйвера PF7904S, можно удалить один из резисторов R820-R831, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата LT-2874V6.1 от производителя China.
Процессор RTD2874 от RealTek.
64-bit SoC RealTek RTD2874 имеет 4 ядра ARM Cortex-A55@1300Mhz и графический процессор GPU MALI 470-MP.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.
Внешний вид MainBoard LT-2874V6.1 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства LG 55UN68006LA:
Установлена матрица (LED-панель) HV550QUB-F70.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 47_6021476.
Для питания светодиодов подсветки LB-DM3030-GJD3X3555X9GB10-S применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PF7904S. В качестве силовых элементов LED-драйвера применяются ключи типа TK22A10N1.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 55UN68006LA осуществляет модуль питания 715GA052-P01-012-003S, либо его аналоги c использованием микросхем LD7592, SSC3S927 и силовых ключей типа MTN127KN3, IPA50R800CE.
MainBoard - основная плата (материнская плата) представляет собой модуль LT-2874V6.1, с применением микросхем CPU: RTD2874SFA, eMMC: KLM8G1GETF, EEPROM: 24C256 и других.
Тюнер EBL61920304 ERDAGA KC01 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
HV550QUB-F70
Начало производства: 2020
Brand: BOE
Model: HV550QUB-F70
Diagonal Size: 55"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 80PPI
Active Area: 1209.6(W)×680.4(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.60.Kgs
Contrast: 1200:1 (Typ.)
Driver IC: COF Built-in 6 source chips
Signal Type: CEDS , 120 pins Connector
Backlight: No B/L
