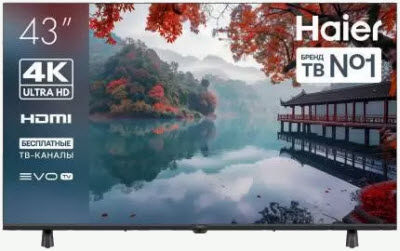

Ремонт телевизора HAIER 43 LED H1
HAIER LED: 3840(RGB)×2160
Model: 43 LED H1
Chassis/Version: TPD.MT9603T.PC731
Panel: ST4251D02-1 VER2.4
LED backlight: CRH-AAQ43YBB3030031149W-REV1.0
T-CON: into MainBoard OUT 60+60 pins Connectors
IC T-CON: LP6295, G2532P
LED driver (backlight): integrated into MainBoard
PWM LED driver: DC-DC SOT23-6 + LM358
MOSFET LED driver: NCE70T360K
Power Supply (PSU): integrated into MainBoard
PWM Power: PFC & DC/DC
MOSFET Power: TO-220
MainBoard: TPD.MT9603T.PC731 (T)
IC MainBoard: CPU: MT9603, eMMC, DC-DC, Audio, T-CON
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор HAIER 43 LED H1 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В данном случае в первую очередь следует проверить работоспособность основного источника
питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard TPD.MT9603T.PC731.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC & DC/DC обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок CRH-AAQ43YBB3030031149W-REV1.0.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы TPD.MT9603T.PC731 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MT9603, eMMC, DC-DC, Audio, T-CON на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание пользователям! Самостоятельный ремонт телевизора HAIER 43 LED H1 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!

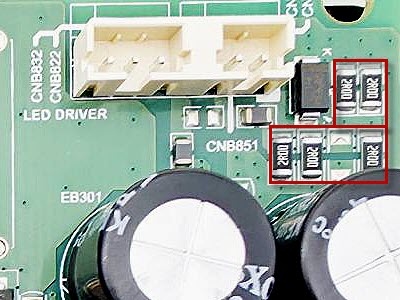

Ток подсветки. TPD.MT9603T.PC731. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9603T.PC731, можно удалить один или два из шести резисторов, соединённых параллельно в датчике тока. Находятся возле разъёма подсветки. Тогда ток в светодиодах уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата TPD.MT9603T.PC731 от производителя China.
Процессор MT9603 от MediaTek.
64-bit SoC MediaTek MT9603 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.

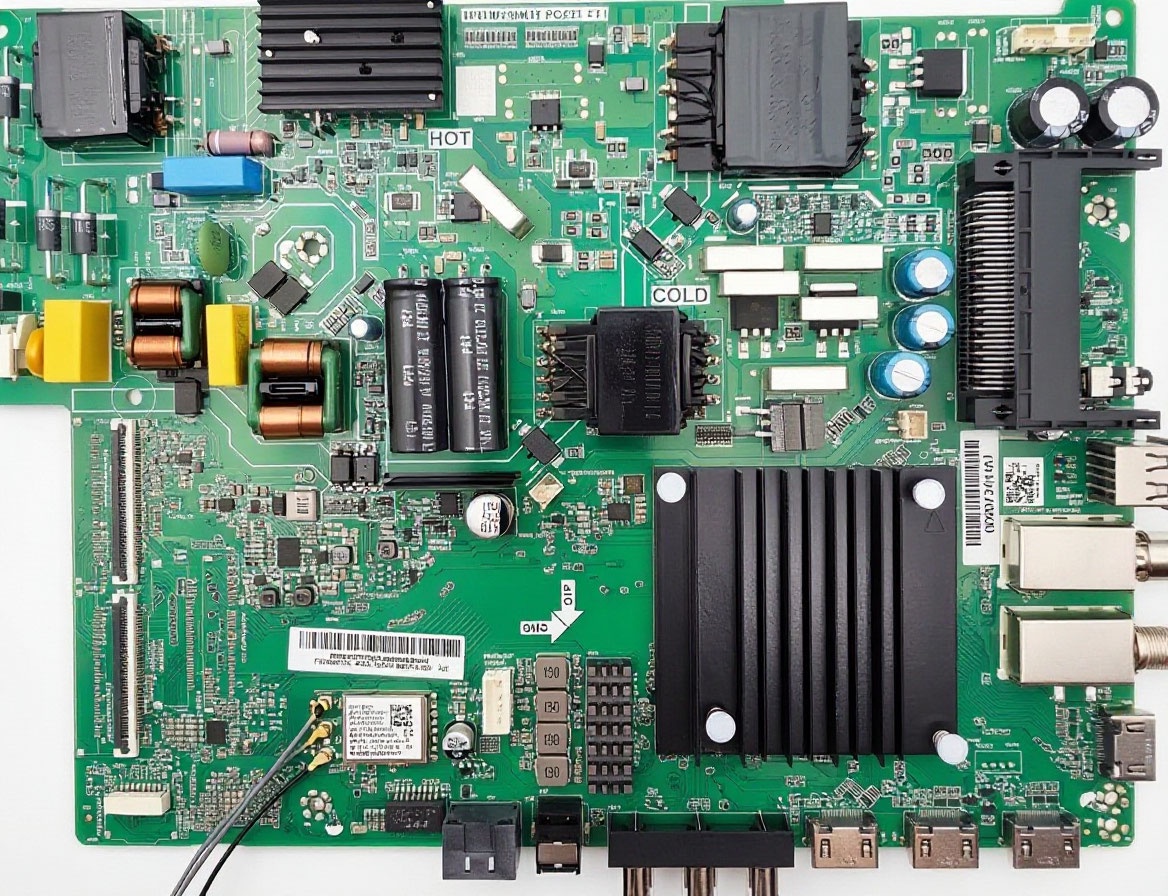

Внешний вид MainBoard TPD.MT9603T.PC731 показан на рисунке ниже:
Основные особенности устройства HAIER 43_LED_H1:
Установлена матрица (LED-панель) : 3840(RGB)×2160 ST4251D02-1 VER2.4.
Элементы T-CON LP6295, G2532P входят в состав MainBoard.
Для питания светодиодов подсветки CRH-AAQ43YBB3030031149W-REV1.0 используется преобразователь, совмещённый с основной платой TPD.MT9603T.PC731, управляется ШИМ-контроллером DC-DC SOT23-6 + LM358. В качестве силовых элементов LED-драйвера применяются ключи типа NCE70T360K.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PFC & DC/DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9603T.PC731, с применением микросхем CPU: MT9603, eMMC, DC-DC, Audio, T-CON и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Начало производства: 2022
Brand: CSOT
Model: ST4251D02-1
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 103PPI
Active Area: 941.184(W)×529.416(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 1.60.Kgs
Luminance: 0 cd/m²
Contrast: 5000 : 1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: list Built-in COF 6 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
