Ремонт телевизора TOSHIBA 32WL58R. Информация по ремонту для пользователей ниже на странице.

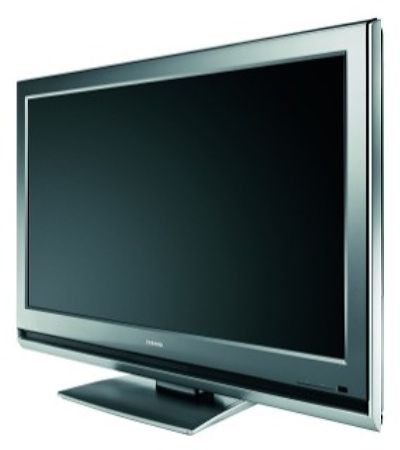

Торговая марка: TOSHIBA, модель: 32WL58R.
Коротко от телевизоре: LCD, 32", 1366x768, 720p HD, звук: 20Вт, разъёмов HDMI: 2.
В составе используется MainBoard PD2238E (A5A001511010A) G-LJW3002 & PD2235B и LCD-panel LQ315T3LZ21.
Блок питания (PSU) PD2171A1 & PD2173F Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manuals with Schematic Diagrams 111 страниц на модели 32WL56R, 32WL56R, 37WL56R, 37WL56R, 27WL56R, 27WL56R, 32WL58R, 32WL58R, 37WL58R, 37WL58R, 42WL58R, 42WL58R, 32WLT58, 37WLT58, 42WLT58.
Дополнительные функции изображения:
Мультиэкран.
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - комбинированный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
TV LCD | Год выпуска модели: 2005 |
Размер экрана по диагонали: | 32" (81 см) |
Формат экрана: | 16:9 |
Максимальное разрешение: | 1366x768 |
Матрица: | LQ315T3LZ21 |
Поддержка HD: | 720p HD |
Яркость: | 500 кд/м2 |
Контрастность: | 800:1 |
Угол обзора: | 170° |
Время отклика пикселя: | 12 мс |
Прогрессивная развёртка: | есть |
Стандарты TV: | PAL, SECAM, NTSC |
Телетекст: | есть |
Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
Мультимедиа: | MPEG4, JPEG |
Звук стерео: | есть. NICAM STEREO |
Мощность звука: | 20 Вт (2x10 Вт) |
Акустика: | два динамика |
Разъём наушников: | есть |
Интерфейс: | AV x2, аудио x7, S-Video x2, компонентный x2, VGA, HDMI x2 |
Вес телевизора: | с подставкой: 21.5 кг без подставки: 17.6 кг |
Размеры с подставкой: | 794x630x300 мм |
Размеры без подставки: | 794x576x99 мм |
Потребление от сети: | 155 Вт |
аудиовыход для подключения сабвуфера; возможность использования карт SD объемом до 512МБ, Memory Stick - 128МБ, Memory Stick PRO - 1ГБ, SmartMedia - 128МБ; поддержка аудиофайлов с кодеком PCM/MPEG1
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
LCD-телевизор TOSHIBA 32WL58R с ЖК-дисплеем LQ315T3LZ21, размером по диагонали 32" (81 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 800:1.
Матрица LQ315T3LZ21 и программное обеспечение платы MainBoard PD2238E реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MPEG4, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x7, S-Video x2, компонентный x2, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 155 Вт. Блок питания PD2171A1.
Габаритные размеры: с подставкой 794x630x300 мм, без подставки 794x576x99 мм.
Масса телевизора: с подставкой: 21.5 кг, без подставки: 17.6 кг.
Внимание! Панель LQ315T3LZ21 LCD-телевизора TOSHIBA 32WL58R является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 32WL58R не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 32WL58R не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 32WL58R завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Экран LCD телевизора TOSHIBA 32WL58R требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LQ315T3LZ21. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Если у TOSHIBA 32WL58R нет изображения, но есть звук, может не работать подсветка дисплея LQ315T3LZ21. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели LQ315T3LZ21 - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.
В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard PD2238E.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard PD2238E, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
