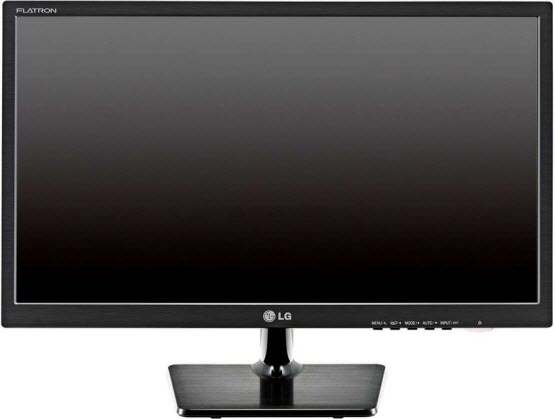

Телевизор LG M2232D

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора LG M2232D. Информация по ремонту для пользователей ниже на странице.

Торговая марка: LG, модель: M2232D.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 22" (56 см), TFT E-IPS, есть HDMI, есть USB, тип подсветки: Edge LED, есть PIP.

В составе используется MainBoard EAX64559005 и LCD-panel LM215WF-4.
Блок питания внешний Adapter 19V.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 36 страниц 2012 г. на модели M2232D, M2232D-PZN, M2232D-PRN.

Скачать документ CHASSIS : LD02M в архиве (4.2 Мб).

TV LG

Model: M2232D

Телевизор LG M2232D

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2012
Размер экрана по диагонали: 22" (56 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
Матрица: LM215WF-4
LED подсветка: есть, Edge LED
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Контрастность динамическая: 5000000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, Xvid, DivX, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI, USB
Размеры с подставкой: 509x387x181 мм
Размеры без подставки: 509x315x63 мм
Потребление от сети: 30 Вт

Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG M2232D с ЖК-дисплеем LM215WF-4, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1000:1. Динамическая контрастность 5000000:1 достигается контролем работы светодиодов в зависимости от яркости сюжета. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LM215WF-4 и программное обеспечение основной платы MainBoard EAX64559005 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, Xvid, DivX, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.

Мощность, потребляемая рабочем в режиме от сети, составляет 30 Вт. Блок питания внешний Adapter 19V.

Габаритные размеры: C подставкой 509x387x181 мм, Без подставки 509x315x63 мм.

Внимание! Панель LM215WF-4 LED-телевизора LG M2232D является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям LG M2232D

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG M2232D не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG M2232D не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG M2232D завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора LG M2232D требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LM215WF-4. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у LG M2232D нет изображения, но есть звук, часто просто не работает подсветка дисплея LM215WF-4. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LM215WF-4 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX64559005, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX64559005, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
