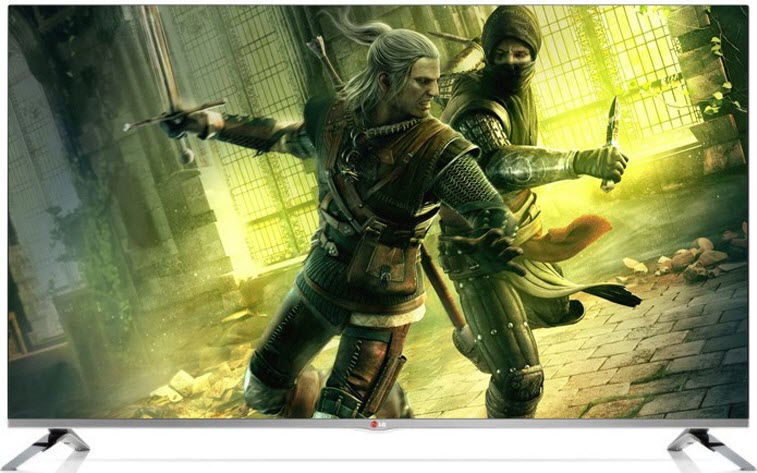

LG 50LB675V
LED-телевизор, 50" (127 см), 1920x1080, 2014 года
Состав телевизора 50LB675V
| Шасси | LD42B |
|---|---|
| Main board | EAX65384004 (1.4) EBT63301001 |
| Блок питания | EAX65424001 (2.4) LGP4750-14LPB |
| Матрица (панель) | LC500DUH (PG)(F2) |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 6920L-0508A 6920L-0511A 6916-1820B |
| Микросхемы main board | CPU: LG1311; DRAM: H5TQ4G63AFR-PBC; EEPROM: AT24C256C, EMMC: THGBMAG6A2JBAIR |
| ШИМ блока питания | MAP8800 (PFC), CP1034DG, ICE3BR4765JZ |
| Ключи блока питания | 13N60M2 |
| ШИМ инвертора / драйвера | iW7025-00 |
| Тюнер | TDJM-G101D |
Уменьшение тока подсветки
Типовые неисправности
Возможные неисправности
- Телевизор LG 50LB675V не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания EAX65424001.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (13N60M2) и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) MAP8800 (PFC), CP1034DG, ICE3BR4765JZ, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы EAX65384004 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: LG1311; DRAM: H5TQ4G63AFR-PBC; EEPROM: AT24C256C, EMMC: THGBMAG6A2JBAIR. Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера TDJM-G101D, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание! Пользователям и владельцам телевизоров 50LB675V, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board EAX65384004
Плата EAX65384004 от производителя LG Electronics. Процессор LG1311 (M14).
Внешний вид main board EAX65384004 показан на рисунке ниже:
EAX65384004 может применяться в телевизорах:
LG 32LB650V ZE (Panel LC320DUH (FG)(P2)), LG 47LB650V ZE (Panel LC470DUH (FG) (P2)), LG 42LB650V (Panel LC420DUH (FG)(P2)), LG 42LB671V ZF (Panel LC420DUH (PG) (F1)), LG 47LB671V (Panel LC470DUH (PG)(F1)), LG 42LB653V ZK (Panel LC420DUH (FG)(P1)), LG 42LB720V (Panel LC420DUH (PG)(F1)), LG 42LB658V (Panel LC420DUH (FG)(P2)), LG 47LB677V (Panel LC470DUH (FG)(F1)), LG 42LB679V (Panel LC420DUH (PG)(F1)), LG 47LB653V (Panel LC470DUH (FG)(P1)), LG 32LB653V (Panel LC320DUH( FG)(P1)), LG 42LB690V (Panel LC420DUH (PG)(F1)), LG 55LB630V (Panel LC550DUH).
Блок питания EAX65424001
Этот блок питания стоит ещё в 23 телевизорах.
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD42B 2014, 94 стр., 8,4 МБ
Прошивки для LG 50LB675V
Прошивки с сайта производителя
50LB675V-ZA, версия 05.05.70 от 18.07.2019
Для модели 50LB675V от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| SW File (Version 05.05.70). Инструкция по обновлению | TV_ | Тип: PDF | Дата: 18.07.2019 | Размер: 2014K |
| SW File (Version 05.05.70). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 18.07.2019 | Размер: 674112K |
| Совместимо с 32LB650V-ZE, 32LB650V-ZN, 32LB652V-ZA, 32LB653V-ZK, 32LB656V-ZN, 39LB650V-ZE, 39LB650V-ZN, 42LB630V-ZA, 42LB631V-ZL, 42LB639V-ZU, 42LB650V-ZE, 42LB650V-ZN, 42LB652V-ZA, 42LB653V-ZK, 42LB656V-ZN, 42LB658V-ZE, 42LB670V-ZA, 42LB671V-ZB, 42LB671V-ZF, 42LB673V-ZB, 42LB674V-ZB, 42LB676V-ZA, 42LB677V-ZC, 42LB678V-ZF, 42LB679V-ZF, 42LB679V-ZH, 42LB680V-ZD, 42LB689V-ZF, 42LB690V-ZC, 42LB700V-ZG, 42LB720V-ZG, 42LB730V-ZD, 42LB731V-ZE, 47LB630V-ZA, 47LB631V-ZL, 47LB650V-ZE, 47LB650V-ZN, 47LB652V-ZA, 47LB653V-ZK, 47LB656V-ZN, 47LB670V-ZA, 47LB671V-ZB, 47LB671V-ZF, 47LB673V-ZB, 47LB674V-ZB, 47LB676V-ZA, 47LB677V-ZC, 47LB678V-ZF, 47LB679V-ZF, 47LB679V-ZH, 47LB680V-ZD, 47LB690V-ZC, 47LB700V-ZG, 47LB720V-ZG, 47LB730V-ZD, 47LB731V-ZE, 49JL9000-ZA, 49LB860V-ZB, 49LB870V-ZA, 50LB650V-ZE, 50LB650V-ZN, 50LB653V-ZK, 50LB670V-ZA, 50LB671V-ZB, 50LB674V-ZB, 50LB675V-ZA, 50LB676V-ZA, 50LB677V-ZC, 55JL9000-ZA, 55LB630V-ZA, 55LB631V-ZL, 55LB650V-ZN, 55LB652V-ZA, 55LB653V-ZK, 55LB656V-ZN, 55LB670V-ZA, 55LB671V-ZB, 55LB671V-ZF, 55LB673V-ZB, 55LB674V-ZB, 55LB675V-ZA, 55LB676V-ZA, 55LB678V-ZF, 55LB679V-ZF, 55LB680V-ZD, 55LB690V-ZC, 55LB700V-ZG, 55LB720V-ZG, 55LB730V-ZD, 55LB731V-ZE, 55LB860V-ZB, 55LB870V-ZA, 60JL9000-ZA, 60LB650V-ZN, 60LB680V-ZD, 60LB720V-ZG, 60LB730V-ZE, 60LB860V-ZB, 60LB870V-ZA, 65LB680V-ZD, 65LB730V-ZE, 70LB650V-ZA. | ||||
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL68027016_05_RS.pdf | Язык: English | Дата: 20.01.2015 | Размер: 82,236K |
| Краткое руководство | WebOS_L_EU_13.zip | Язык: English, Estonian, Latvian, Lettish, Lithuanian, Русский | Дата: 10.03.2015 | Размер: 13,751K |
| Инструкция для быстрой настройки | MBM63817892_ | Язык: English | Дата: 11.09.2015 | Размер: 6,311K |
Файлы скачать можно на сайте производителя для модели 50LB675V.
Характеристики LG 50LB675V
3D LCD, 1080p Full HD, диагональ 50" (127 см), TFT IPS, Smart TV (webOS), Wi-Fi, HDMI x3, USB x3, DVB-T2, тип подсветки: Direct LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 50" (127 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть, Direct LED |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, поляризационная технология, конвертация 2D в 3D |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | webOS |
| Wi-Fi | есть |
| Управление | жестами, голосом, универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 24 Вт |
| Акустика | 3 динамика |
| Сабвуфер | есть |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | серый |
|---|---|
| Размеры с подставкой | 1116x705x247 мм |
| Размеры без подставки | 1116x653x55 мм |
| Крепление на стену | есть |
| Региональные коды | 50LB675V-ZA |
Дополнительная информация от производителя:
Технологии дисплея: 1920 x 1080 (Full HD). Тип подсветки - Direct LED с локальным затемнением. Motion Clarity Index (MCI) 700. Дизайн Cinema Screen.
Технологии изображения: Процессор Triple XD; Локальный оптимизатор контрастности; Контроль контрастности Tru Black Control; Возможность интерполяции изображения (до FULL HD); Динамический контроль цветопередачи; Поддержка Picture Wizard; Поддержка HEVC - 2K HEVC 60P; Поддержка кодека H.264 - 2K H.264 30P.
Технологии 3D: FPR (поляризация). Cinema 3D; Автоопределение формата. Конвертация 2D в 3D. Контроль глубины 3D: 0~+20 (по умолчанию 10). Изменение точки обзора 3D: - 10 ~ + 10 (по умолчанию: 0). Dual Play (Игра вдвоем на 1 экране), очки Dual Play приобретаются отдельно.
Технологии звука: Декодер Dolby Digital; Функция Clear Voice II; DTS декодер; Сабвуфер; Выходная мощность звука Пр/Лев : 12Вт + 12Вт; Аудио-кодеки - AC3(Dolby Digital), EAC3(DDP), AAC, AAC HE, MPEG-1 Layer I&II, MP3, PCM, DTS.
Режимы звука: 6 режимов (Стандартный, Музыка, Кино, Спорт, Игры, Пользователь)
Режимы изображения: 8 режимов (Яркий, Стандартный, Кино, Спорт, Игровой, Эко-режим, Эксперт-1, Эксперт 2)
Возможности Smart: Smart TV WebOS; Полноценный Web Браузер; Skype с камерой и микрофоном в комплекте; Магазин приложений; Премиальный контент в подарок; Коллекция 3D World; Поиск по Smatr-контенту и сети Интернет; Вывод на экран контента с других устройств Smart Share;
Беспроводной интерфейс: Передача данных по стандарту Miracast. Поддержка технологии беспроводной связи Near Field Communication (NFC). Технология беспроводной передачи контента Wireless Display (WiDi). Поддержка стандарта связи WiFi Direct. Пульт управления Magic Motion . Голосовой набор текста.
Входные и выходные разъёмы (проводной интерфейс): Слот CI боковой (вертикальный)1; HDMI 1.4 на задней панели 3; Композитный вход (CVBS + Audio) (CVBS + Audio)1 (H, Sharing with Component); Компонентный вход (Y,Pb,Pr) + Audio(Y,Pb,Pr) + Audio1; Scart (Полный) 1; LAN (Интернет доступ DLNA) 1; USB на задней панели 3; Цифровой аудио-выход (оптический) 1;
Другие модели на шасси LD42B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
- LG 32LB650V ZE
- LG 32LB653V
- LG 39LB650V
- LG 42LB631V ZL
- LG 42LB650V
- LG 42LB653V ZK
- LG 42LB658V
- LG 42LB671V ZF
- LG 42LB673V
- LG 42LB675V ZA
- LG 42LB677V
- LG 42LB679V
- LG 42LB680V ZD
- LG 42LB690V
- LG 42LB730V ZA
- LG 47LB650V ZE
- LG 47LB652V ZA.BRUWLDU
- LG 47LB671V
- LG 47LB677V
- LG 47LB720V
- LG 55LB673V ZB
- LG 55LB675V
- LG 55LB720V 55LB720V-ZG.BRUWLJU
Рекомендации пользователю LG 50LB675V
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 50LB675V с ЖК-дисплеем LC500DUH (PG)(F2), размером по диагонали 50" (127 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Имеется поддержка 3D изображения с применением пассивной поляризационной технологии.
Матрица LC500DUH и программное обеспечение основной платы main board EAX65384004 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Модель телевизора 50LB675V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 24 Вт обеспечивают 3 динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.
В телевизоре используется блок питания EAX65424001.
Габаритные размеры: C подставкой 1116x705x247 мм, Без подставки 1116x653x55 мм.
Внимание! Панель LC500DUH LED-телевизора LG 50LB675V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 50LB675V
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 50LB675V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 50LB675V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 50LB675V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 50LB675V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC500DUH (PG)(F2). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
