Телевизор LG 32LN655V

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора LG 32LN655V. Информация по ремонту для пользователей ниже на странице.

Торговая марка: LG, модель: 32LN655V.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 32" (81 см), Smart TV, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, тип подсветки: Edge LED.

В составе используется MainBoard EAX64797003 и LCD-panel LC320EUB (PF)(M1).
Блок питания (PSU) EAX64907901 (2.4) Power Supply.
LED-подсветка 6922L-0074A, 6920L-0001C, 6916L1160A.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 128 страниц 2013 г. на модели 32LN655V, 32LN655V-ZD.

Скачать документ Chassis: LD33B в архиве (8.7 Мб).

TV LG

Model: 32LN655V

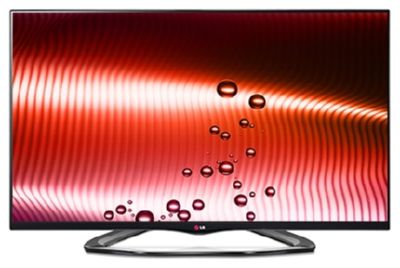

Телевизор LG 32LN655V

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart Год выпуска модели: 2013
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 400 Гц
Матрица: LC320EUB (PF)(M1)
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, DivX, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Размеры с подставкой: 725x501x241 мм
Размеры без подставки: 725x443x37 мм
Потребление от сети: 90 Вт

Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG 32LN655V с ЖК-дисплеем LC320EUB (PF)(M1), размером по диагонали 32" (81 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LC320EUB и программное обеспечение основной платы MainBoard EAX64797003 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 32LN655V оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, DivX, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.

Мощность, потребляемая рабочем в режиме от сети, составляет 90 Вт. Блок питания EAX64907901.

Габаритные размеры: C подставкой 725x501x241 мм, Без подставки 725x443x37 мм.

Внимание! Панель LC320EUB LED-телевизора LG 32LN655V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям LG 32LN655V

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG 32LN655V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG 32LN655V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 32LN655V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора LG 32LN655V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LC320EUB (PF)(M1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у LG 32LN655V нет изображения, но есть звук, часто просто не работает подсветка дисплея LC320EUB (PF)(M1). Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LC320EUB - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX64797003, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX64797003, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели 32LN655V от производителя есть файлы для скачивания:

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаЯзыкДатаРазмер
Руководство пользователяMFL67658606_5.pdfЯзык: English, РусскийДата: 14.08.2013Размер: 42,758K

Файлы скачать можно на сайте производителя для модели 32LN655V.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
