Ремонт телевизора LG 28LB491U. Информация по ремонту для пользователей ниже на странице.

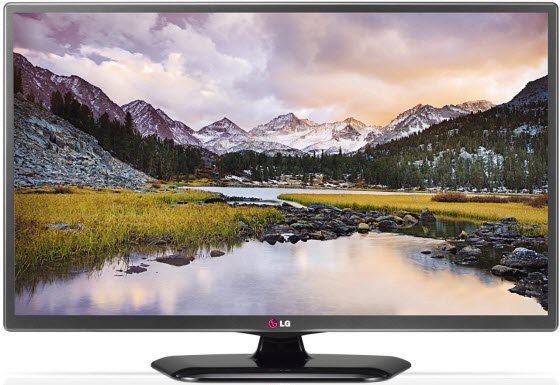

Торговая марка: LG, модель: 28LB491U.
Коротко от телевизоре: LCD, 720p HD, диагональ 28" (71 см), TFT IPS, Smart TV, разъёмов HDMI: 2, разъёмов USB: 2, есть поддержка DVB-T2, тип подсветки: Edge LED.
В составе используется MainBoard EAX65588503 и LCD-panel HC275EXN-ABDR1.
Блок питания внешний LCAP39 Adapter 19V 3.42A.
LED-подсветка HC275EXN 8520 54PKG.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 91 страниц 2014 г. на модели 28LB490U, 28LB491U, 28LB498U -Z*.
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - темно-серый.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
Smart | Год выпуска модели: 2014 |
Размер экрана по диагонали: | 28" (71 см) |
Формат экрана: | 16:9 |
Максимальное разрешение: | 1366x768 |
Частота обновления: | 50 Гц |
Матрица: | HC275EXN-ABDR1 |
LED подсветка: | есть, Edge LED |
Smart: | есть. Поддержка Wi-Fi - опционально |
Поддержка HD: | 720p HD |
Прогрессивная развёртка: | есть |
Стандарты TV: | PAL, SECAM, NTSC |
Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S2 |
Телетекст: | с памятью на 2000 стр. |
Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Мультимедиа: | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Звук стерео: | есть. NICAM STEREO |
Мощность звука: | 10 Вт (2x5 Вт) |
Акустика: | два динамика |
Разъём наушников: | есть |
Интерфейс: | AV, компонентный, SCART, RGB, HDMI x2, MHL, USB x2, Ethernet (RJ-45), WiDi, Miracast |
Технологии дисплея: 1366 x 768 (HD). Тип подсветки - EDGE LED . Motion Clarity Index (MCI) 100.
Технологии изображения: Процессор Triple XD; Динамический контроль цветопередачи; — Поддержка Picture Wizard - Picture Wizard III; Поддержка кодека H.264 - 2K H.264 30P.
Технологии звука: Декодер Dolby Digital; Surround Sound - Virtual Surround; Функция Clear Voice II; Выходная мощность звука 5 Вт + 5 Вт; Аудио-кодеки - AC3 (Dolby Digital), EAC3, HAAC, AAC, Mpeg, MP3, PCM.
Режимы звука: 6 режимов (Стандартный, Музыка, Кино, Спорт, Игры, Пользователь)
Режимы изображения: 8 режимов (Яркий / Стандартный/ Эко / Кино / Спорт / Игра / Польз.1/ Польз.2)
Возможности Smart: Smart TV NetCast 4.5; Полноценный Web Браузер; Вывод на экран контента с других устройств Smart Share;
Беспроводной интерфейс: Передача данных по стандарту Miracast. Технология беспроводной передачи контента Wireless Display (WiDi). Поддержка стандарта связи WiFi Direct. Пульт управления Magic Motion (Ready).
Входные и выходные разъёмы (проводной интерфейс): Слот CI боковой (вертикальный)1; Композитный вход (CVBS + Audio) (CVBS + Audio)1 (Sharing with Component) ; Компонентный вход (Y,Pb,Pr) + Audio(Y,Pb,Pr) + Audio1; Scart (Полный) 1; LAN (Интернет доступ DLNA) 1; USB на задней панели 2; Цифровой аудио-выход (оптический) 1;
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Телевизор LG 28LB491U с ЖК-дисплеем HC275EXN-ABDR1, размером по диагонали 28" (71 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица HC275EXN-ABDR1 и программное обеспечение основной платы MainBoard EAX65588503 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready).
Телевизор 28LB491U оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, MHL, USB x2, Ethernet (RJ-45), WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.
В телевизоре используется блок питания внешний LCAP39 Adapter 19V 3.42A.
Габаритные размеры: C подставкой 1241x775x247 мм, Без подставки 1241x725x55 мм.
Внимание! Панель HC275EXN-ABDR1 LED-телевизора LG 28LB491U является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 28LB491U не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 28LB491U не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 28LB491U завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Экран LED телевизора LG 28LB491U требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели HC275EXN-ABDR1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Если у LG 28LB491U нет изображения, но есть звук, часто просто не работает подсветка дисплея HC275EXN-ABDR1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели HC275EXN-ABDR1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX65588503, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX65588503, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Для модели 28LB491U от производителя есть файлы для скачивания:
Инструкции и руководства для пользователей (User Manuals):
Тип файла | Имя файла | Язык | Дата | Размер |
Руководство пользователя | MFL68027046_rev05_RS.pdf | Язык: English | Дата: 08.06.2015 | Размер: 51,548K |
Краткое руководство | NC45_P_EU12.zip | Язык: English, Estonian, Latvian, Lettish, Lithuanian, Русский | Дата: 09.11.2016 | Размер: 11845K |
Инструкция для быстрой настройки | MBM64158202_1_ENG.pdf | Язык: English | Дата: 04.06.2015 | Размер: 3,367K |
Файлы скачать можно на сайте производителя для модели 28LB491U.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
