Телевизор TCL L40B2820F

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: TCL, модель: L40B2820F.
Коротко от телевизоре: ЖК, 1080p Full HD, диагональ 40" (102 см), разъёмов HDMI: 2, есть USB, есть поддержка DVB-T2.

В составе используется MainBoard 40-T31T0T-MAB2HG MT31LB и LCD-panel LVF400CMOT E7 V3.
Блок питания (PSU) IPE06R41 Power Supply.

TV TCL

Model: L40B2820F

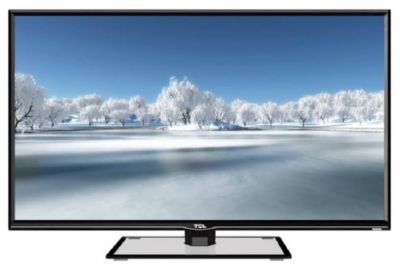

Телевизор TCL L40B2820F

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2014
Размер экрана по диагонали: 40" (102 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
Матрица: LVF400CMOT E7 V3
LED подсветка: есть
Поддержка HD: 1080p Full HD
Яркость: 280 кд/м2
Контрастность: 4000:1
Угол обзора: 176°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x2, USB
Вес телевизора: с подставкой: 10 кг
без подставки: 9.33 кг
Размеры с подставкой: 928x590x180 мм
Размеры без подставки: 928x540x54 мм

Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).

Техническое описание

LED-телевизор TCL L40B2820F с ЖК-дисплеем LVF400CMOT, размером по диагонали 40" (102 см) формата 16:9. Заявленная яркость свечения экрана 280 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 4000:1. В технологии изготовления LCD-панели данного телевизора используется светодиодная LED подсветка.
Матрица LVF400CMOT и программное обеспечение платы MainBoard 40-T31T0T-MAB2HG реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаются форматы мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x2, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.

Используется блок питания IPE06R41.

Габаритные размеры: с подставкой 928x590x180 мм, без подставки 928x540x54 мм.

Масса телевизора: с подставкой: 10 кг, без подставки: 9.33 кг.

Внимание! Панель LVF400CMOT E7 V3 LED-телевизора TCL L40B2820F является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям TCL L40B2820F

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если TCL L40B2820F не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если TCL L40B2820F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если TCL L40B2820F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора TCL L40B2820F требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LVF400CMOT E7 V3. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у TCL L40B2820F нет изображения, но есть звук, часто просто не работает подсветка дисплея LVF400CMOT E7 V3. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LVF400CMOT - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 40-T31T0T-MAB2HG, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard 40-T31T0T-MAB2HG, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
