Телевизор SONY KDL-46S2030

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора SONY KDL-46S2030. Информация по ремонту для пользователей ниже на странице.

Торговая марка: SONY, модель: KDL-46S2030.
Коротко от телевизоре: ЖК, 46", 1366x768, 720p HD, звук: 20 Вт.

В составе используется MainBoard 1-869-852-21 и LCD-panel LTY460WS-L04.
Блок питания (PSU) 1-869-027-12 G2 board A1169591D Power Supply.

TV SONY

Model: KDL-46S2030

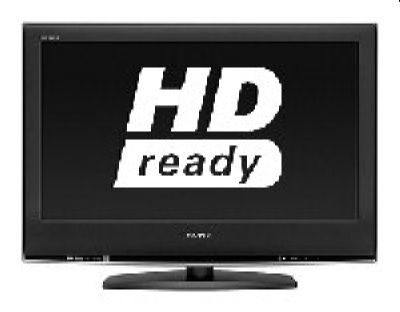

Телевизор SONY KDL-46S2030

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - темно-серебристый.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2006
Размер экрана по диагонали: 46" (117 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Матрица: LTY460WS-L04
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 1300:1
Угол обзора: 170°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: с памятью на 700 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, VGA, HDMI
Вес телевизора: 34 кг
Размеры с подставкой: 1120x805x334 мм
Размеры без подставки: 1120x755x116 мм
Потребление от сети: 249 Вт

DVB-T-модуль условного доступа

LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.

Техническое описание

Телевизор SONY KDL-46S2030 с ЖК-дисплеем LTY460WS-L04, размером по диагонали 46" (117 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1300:1.
Панель LTY460WS-L04 и программное обеспечение платы 1-869-852-21 позволяют просматривать изображение в HD качестве при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, VGA, HDMI. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768.
Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T .

Мощность, потребляемая телевизором в рабочем режиме от сети, составляет 249 Вт.

Габаритные размеры: с подставкой 1120x805x334 мм, без подставки 1120x755x116 мм.

Масса телевизора: 34 кг.

Внимание! Панель LTY460WS-L04 LCD-телевизора SONY KDL-46S2030 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SONY KDL-46S2030

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SONY KDL-46S2030 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.

В случае если SONY KDL-46S2030 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.

Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SONY KDL-46S2030 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.

Если разбит или треснул экран

Экран LCD телевизора SONY KDL-46S2030 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.

При любых механических повреждениях экрана требуется замена LCD панели LTY460WS-L04. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у SONY KDL-46S2030 нет изображения, но есть звук, может не работать подсветка дисплея LTY460WS-L04. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели LTY460WS-L04 - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard 1-869-852-21.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard 1-869-852-21, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.



Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
