Телевизор SAMSUNG UE55H6800

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора SAMSUNG UE55H6800 UE55H6800AU. Информация по ремонту для пользователей ниже на странице.

Торговая марка: SAMSUNG, модель: UE55H6800AU, код модели: UE55H6800AUXRU (Россия).
Коротко от телевизоре: LCD, подсветка LED, 55", 1920x1080, 1080p Full HD, 3D, есть PIP, DVR, звук: 40Вт, разъёмов HDMI: 4, доступ в Интернет, Wi-Fi, Smart TV, изогнутый экран.

На сайте Samsung есть прошивка (обновление ПО) для UE55H6800AUXMS, UE55H6800AUXRU, UE55H6800AUXUZ, версия 2900.0 от 29.11.2019. Подробнее...

В составе используется MainBoard BN94-07849B и LCD-panel CY-VH055CSLV1.
Блок питания (PSU) BN44-00727A Power Supply.

TV SAMSUNG

Model: UE55H6800

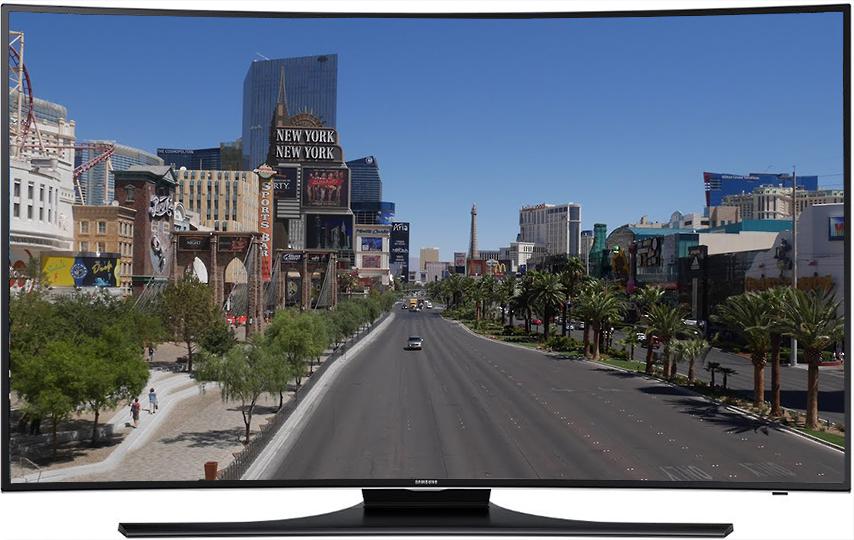

Телевизор SAMSUNG UE55H6800

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

изогнутый экран

Основные технические характеристики:

LCD TV LED Smart 3D Год выпуска модели: 2014
Размер экрана по диагонали: 55" (140 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 600 Гц
Матрица: CY-VH055CSLV1
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 40 Вт (2x10+20 Вт)
Акустика: 3 динамика, сабвуфер есть
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Вес телевизора: с подставкой: 20.6 кг
без подставки: 17.7 кг
Размеры с подставкой: 1233x762x295 мм
Размеры без подставки: 1233x713x91 мм

Дополнительная информация:

UE55H6800AU - телевизор 6-й серии, процессор изображения - Процессор 3D HyperReal En с применением технологии Clear Motion Rate: 600, динамическая контрастность: Mega , осуществляется поддержка режима естественной цветопередачи Natural Mode. Внешнее оформление - Изогнутый

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG UE55H6800 с ЖК-дисплеем CY-VH055CSLV1, размером по диагонали 55" (140 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица CY-VH055CSLV1 и программное обеспечение основной платы MainBoard BN94-07849B предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор UE55H6800 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 40 Вт (2x10+20 Вт) обеспечивают 3 динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

Используется блок питания BN44-00727A.

Габаритные размеры: с подставкой 1233x762x295 мм, без подставки 1233x713x91 мм.

Масса телевизора: с подставкой: 20.6 кг, без подставки: 17.7 кг.

Внимание! Панель CY-VH055CSLV1 LED-телевизора SAMSUNG UE55H6800 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям SAMSUNG UE55H6800

При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если SAMSUNG UE55H6800 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если SAMSUNG UE55H6800 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG UE55H6800 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора SAMSUNG UE55H6800 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана потребуется замена LED панели CY-VH055CSLV1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у SAMSUNG UE55H6800 нет изображения, но есть звук, часто просто не работает подсветка дисплея CY-VH055CSLV1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели CY-VH055CSLV1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN94-07849B, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN94-07849B, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели UE55H6800AUXRU от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Firmware Update User Manual2014_TV_Firmware_Upgrade_Instruction_T-MST14DEUC.pdfВерсия: 1.0Дата: 27.02.2015Размер: 0.47 Mb
Файл с обновлением (USB)T-MST14DEUC_2900.0.exeВерсия: 2900.0Дата: 29.11.2019Размер: 867.41 Mb
Файл с обновлением (USB)T-MST14DEUC_2900.0_RU.exeВерсия: 2900.0Дата: 29.11.2019Размер: 867.41 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
Инструкция пользователя[ENG]X14DVBEUH-1.116-1013.pdfВерсия:  —Дата: 27.11.2014Размер: 6.02 Mb
Инструкция пользователя[RUS]X14DVBEUH-1.116-1013.pdfВерсия:  —Дата: 27.11.2014Размер: 5.9 Mb
Multiroom Guide[Mutiroom_Link]ENG-0715.pdfВерсия:  —Дата: 27.11.2014Размер: 7.16 Mb
Multiroom Guide[Mutiroom_Link]RUS-0723.pdfВерсия:  —Дата: 27.11.2014Размер: 7.17 Mb
Краткое руководство[UH6800-UZ]BN68-06539L-01L04-1121.pdfВерсия: 1.0Дата: 01.12.2014Размер: 14.23 Mb
Краткое руководство[UH6800-RU]BN68-06820D-01L04-1121.pdfВерсия: 1.0Дата: 02.12.2014Размер: 14.28 Mb
Installation GuideQSG-UH6800-BN68-06541A-01-0926.pdfВерсия: 1.0Дата: 02.09.2015Размер: 2.1 Mb

Файлы скачать можно на сайте производителя для модели UE55H6800AUXRU.




Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
