Телевизор ROLSEN RL-24A09105

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора ROLSEN RL-24A09105. Информация по ремонту для пользователей ниже на странице.

Торговая марка: ROLSEN, модель: RL-24A09105.
Коротко от телевизоре: LCD, 24", 1366x768, 720p HD, звук: 4 Вт.

В составе используется MainBoard RSAG7.820.1861 /ROH rev.D и LCD-panel V236BJ1-L01.
Блок питания (PSU) RSAG7.820.1950 /ROH rev.E Power Supply.

TV ROLSEN

Model: RL-24A09105

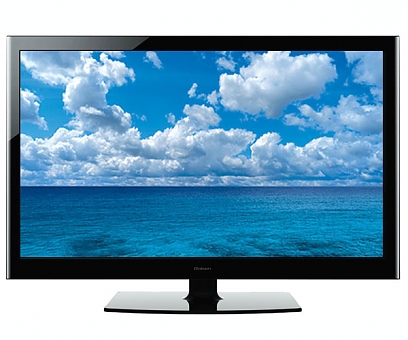

Телевизор ROLSEN RL-24A09105

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2012
Размер экрана по диагонали: 24" (61 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 50 Гц
Матрица: V236BJ1-L01
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность динамическая: 25000:1
Угол обзора: 160°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p
Мультимедиа: MP3, WMA, JPEG
Звук стерео: есть
Мощность звука: 4 Вт (2x2 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV x2, S-Video, компонентный, VGA, HDMI, USB
Вес телевизора: 5.6 кг
Размеры с подставкой: 592x421x167 мм
Размеры без подставки: 592x394x103 мм
Потребление от сети: 50 Вт

LCD-телевизоры ROLSEN с ламповой подсветкой CCFL(EEFL), достаточное количество которых было ранее продано в РФ, ещё находятся в эксплуатации, подлежат ремонту и обслуживаются в любых телевизионных мастерских и сервисных центрах.

Техническое описание

Телевизор ROLSEN RL-24A09105 с ЖК-дисплеем V236BJ1-L01, размером по диагонали 24" (61 см) формата 16:9. Яркость свечения экрана 300 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 25000:1 обеспечивается специальным контролем работы подсветки в зависимости от освещённости участков в сюжете.
Матрица V236BJ1-L01 и программное обеспечение платы MainBoard RSAG7.820.1861 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, JPEG.
Мощность акустической системы звука 4 Вт (2x2 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, S-Video, компонентный, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.

Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 50 Вт. Блок питания RSAG7.820.1950.

Габаритные размеры: с подставкой 592x421x167 мм, без подставки 592x394x103 мм.

Масса телевизора: 5.6 кг.

Внимание! Панель V236BJ1-L01 LCD-телевизора ROLSEN RL-24A09105 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям ROLSEN RL-24A09105

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если ROLSEN RL-24A09105 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если ROLSEN RL-24A09105 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если ROLSEN RL-24A09105 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора ROLSEN RL-24A09105 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели V236BJ1-L01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ROLSEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у ROLSEN RL-24A09105 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) V236BJ1-L01, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели V236BJ1-L01 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard RSAG7.820.1861, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard RSAG7.820.1861, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
