Телевизор PHILIPS 50PFL4208T

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PHILIPS, модель: 50PFL4208T.
Коротко от телевизоре: LCD, подсветка LED, 50", 1920x1080, 1080p Full HD, DVR, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте PHILIPS есть обновление ПО (прошивка). 50PFL4208T/12, версия 003.020.000.001 от 19 июля 2018. Подробнее...

Доступна для скачивания документация по ремонту на странице ниже.

TV PHILIPS

Model: 50PFL4208T

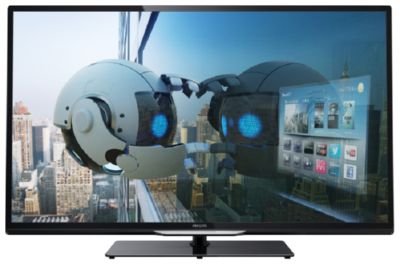

Телевизор PHILIPS 50PFL4208T

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart Год выпуска модели: 2013
Размер экрана по диагонали: 50" (127 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 200 Гц
Матрица: TPT500J1-LE1
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Яркость: 350 кд/м2
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Вес телевизора: с подставкой: 19.5 кг
без подставки: 17.2 кг
Размеры с подставкой: 1135x728x240 мм
Размеры без подставки: 1135x674x37 мм
Потребление от сети: 58 Вт

Micro Dimming; Perfect Motion Rate 200 Гц; Digital Crystal Clear; Wi-Fi Direct

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 169 страниц 2013 г. на модели 32PFL3008T/60, 32PFL3018T/60, 32PFL3078K/12, 32PFL3078T/12, 32PFL3118K/12, 32PFL3118T/12, 32PFL3158K/12, 32PFL3208H/12, 32PFL3208T/12, 32PFL3208K/12, 32PFL3258H/12, 32PFL3258T/12, 32PFL3258K/12, 32PFL3258T/60, 32PFL4208H/12, 32PFL4208K/12, 32PFL4208T/12, 32PFL4208T/60, 32PFL4208M/08, 32PFL4218H/12, 32PFL4218K/12, 32PFL4218T/12, 32PFL4218T/60, 32PFL4258H/12, 32PFL4258K/12, 32PFL4258T/12, 32PFL4258T/60, 32PFL4258M/08, 32PFL4308H/12, 32PFL4308K/12, 32PFL4308T/12, 32PFL4308T/60, 32PFL4508H/12, 32PFL4508K/12, 32PFL4508T/12, 32PFL4508M/08, 32PFL4508T/60, 32PFL5008H/12, 32PFL5008K/12, 32PFL5008T/12, 32PFL5008T/60, 32PFL5008M/08, 32PFL5018K/12, 32PFL5018T/60, 39PFL4218H/12, 39PFL3208H/12, 39PFL3208T/12, 39PFL3208K/12, 39PFL4208H/12, 39PFL4208K/12, 39PFL4208T/12, 39PFL4208T/60, 39PFL4208M/08, 40PFL3078K/12, 40PFL3078T/12, 40PFL3118K/12, 40PFL3118T/12, 40PFL4308H/12, 40PFL4308K/12, 40PFL4308T/12, 40PFL4308T/60, 40PFL4418H/12, 40PFL4418K/12, 40PFL4418T/60, 40PFL4508H/12, 40PFL4508K/12, 40PFL4508M/08, 40PFL4508T/12, 40PFL4508T/60, 40PFL4528H/12, 40PFL4528K/12, 40PFL4528T/12, 40PFL4528T/60, 42PFL3008T/60, 42PFL3208H/12, 42PFL3208T/12, 42PFL3208T/60, 42PFL3208K/12, 42PFL4208H/12, 42PFL4208K/12, 42PFL4208T/12, 42PFL4208T/60, 42PFL4208M/08, 42PFL5008H/12, 42PFL5008K/12, 42PFL5008T/12, 42PFL5008T/60, 42PFL5008M/08, 42PFL5028H/12, 42PFL5028K/12, 42PFL5028T/12, 42PFL5028T/60, 42PFL5028M/08, 42PFL5038H/12, 42PFL5038K/12, 42PFL5038T/12, 42PFL5038T/60, 46PFL3008T/60, 46PFL3108H/12, 46PFL3208H/12, 46PFL3208K/12, 46PFL3208T/12, 46PFL3208T/60, 46PFL4208H/12, 46PFL4208K/12, 46PFL4208T/12, 46PFL4208T/60, 46PFL4208M/08, 46PFL4308H/12, 46PFL4308K/12, 46PFL4308T/12, 46PFL4308T/60, 46PFL4418H/12, 46PFL4418K/12, 46PFL4418T/60, 46PFL4508H/12, 46PFL4508K/12, 46PFL4508M/08, 46PFL4508T/60, 46PFL4508T/12, 46PFL4528H/12, 46PFL4528K/12, 46PFL4528T/12, 46PFL4528T/60, 46PFL4908H/12, 47PFL5008H/12, 47PFL5008K/12, 47PFL5008T/12, 47PFL5008M/08, 47PFL5008T/60, 47PFL5028H/12, 47PFL5028K/12, 47PFL5028T/12, 47PFL5028M/08, 47PFL5028T/60, 47PFL5038H/12, 47PFL5038K/12, 47PFL5038T/12, 47PFL5038T/60, 50PFL4208H/12, 50PFL4208K/12, 50PFL4208M/08, 50PFL4208T/12, 50PFL5008H/12, 50PFL5008K/12, 50PFL5008M/08, 50PFL5008T/12, 50PFL5008T/60, 50PFL5028H/12, 50PFL5028K/12, 50PFL5028M/08, 50PFL5028T/12, 50PFL5028T/60, 50PFL5038H/12, 50PFL5038K/12, 50PFL5038T/12, 50PFL5038T/60, 55PFL4308H/12, 55PFL4308K/12, 55PFL4308T/12, 55PFL4308T/60, 55PFL4508H/12, 55PFL4508K/12, 55PFL4508T/12, 55PFL4508M/08, 55PFL4508T/60, 55PFL4528H/12, 55PFL4528T/12, 55PFL4528T/60.

Скачать документ Chassis TPM10.1E LA в архиве (83.6 Мб).

Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.

Техническое описание

Телевизор PHILIPS 50PFL4208T с ЖК-дисплеем TPT500J1-LE1, размером по диагонали 50" (127 см) формата 16:9. Необходимая яркость свечения экрана 350 кд/м² обеспечена светодиодной подсветкой LED. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица TPT500J1-LE1 и программное обеспечение основной платы MainBoard предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 50PFL4208T оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.

Мощность, потребляемая рабочем в режиме от сети, составляет 58 Вт.

Габаритные размеры: с подставкой 1135x728x240 мм, без подставки 1135x674x37 мм.

Масса телевизора: с подставкой: 19.5 кг, без подставки: 17.2 кг.

Внимание! Панель TPT500J1-LE1 LED-телевизора PHILIPS 50PFL4208T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PHILIPS 50PFL4208T

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если PHILIPS 50PFL4208T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если PHILIPS 50PFL4208T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PHILIPS 50PFL4208T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора PHILIPS 50PFL4208T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели TPT500J1-LE1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PHILIPS 50PFL4208T нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели TPT500J1-LE1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Обновление программного обеспечения (прошивка, firmware).

Version: 003.020.000.001, zip файл, 129.0 MB, опубликовано 19 июля 2018.

Украинская версия.

Документация:

Quick start guide PDF файл, 843.2 kB, опубликовано 13 марта 2013.

User manual PDF файл, 1.7 MB, опубликовано 21 мая 2013.

Файлы скачать можно на сайте производителя для модели 50PFL4208T/12.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
