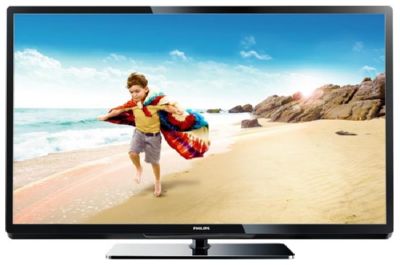

Philips 32PFL3517H/60
LED-телевизор, 32" (81 см), 1920x1080, 2012 года
- Другие обозначения: 32PFL3517H
Состав телевизора 32PFL3517H/60
| Шасси | TPM9.2E LA |
|---|---|
| Main board | 715G5155-M01-002-005X (VerA) |
| Блок питания | 715G5194-P01-W20-002S |
| Матрица (панель) | LC320EUE (SE)(M1) |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 6922L-0011A, 6920L-0001C, 6916L0801B, 32 V12 Edge REV0.4 2 |
| Микросхемы main board | MT5366ZVGG, H5TQ1G63DFR-H9C, TMDS361BPAGR |
| ШИМ блока питания | LD7523GS, A6069H |
| ШИМ инвертора / драйвера | PF7900S, PF7700A |
| Тюнер | ENV57U04D8F |
| Пульт ДУ | IR: 715G5251-R01-000-004I |
Уменьшение тока подсветки
Ограничить ток подсветки. PF7900S, PF7700A. Общая информация
Чтобы уменьшить ток подсветки в LED-драйверах с микросхемами PF7900S и PF7700A, следует в каждом канале у регуляторов PF7700A увеличить сопротивление резисторов от выводов 6 ISET на корпус одинаково для всех каналов.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор PHILIPS 32PFL3517H не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.
В некоторых из таких случаев неисправность обнаруживается в модуле питания 715G5194-P01-W20-002S.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) LD7523GS, A6069H, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 715G5155-M01-002-005X следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MT5366ZVGG, H5TQ1G63DFR-H9C, TMDS361BPAGR. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера ENV57U04D8F, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Следует помнить! Попытки самостоятельного ремонта телевизора PHILIPS 32PFL3517H, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Main board 715G5155-M01-002-005X
Плата 715G5155-M01-002-005X от производителя TPV Technology. Процессор MediaTek MT5366ZVGG BGA, 32 бит, 1 ядро ARM11, питание ядра 1.12 В. Оперативная память DDR3 1Gbit H5TQ1G63DFR-H9C x 2, отдельные микросхемы. Прошивка хранится в NAND Flash 2Gbit 256MB K9F2G08U0B-PIB0.
Внешний вид main board 715G5155-M01-002-005X показан на рисунке ниже:
715G5155-M01-002-005X может применяться в телевизорах:
PHILIPS 22PFL3507T/60 (Panel M215HW03 V.1 code 174 p/n: 996590001935 code 160 932228935682), PHILIPS 24PFL3507T/60 (Panel M236HGE-L20 code 161 p/n: 996590000202), PHILIPS 32PFL3517/60 (Panel LC320EUE (SE)(M1) code 156 p/n: 932228889682), PHILIPS 37PFL3507T/60 (Panel LC370EUE (SE)(M1)), PHILIPS 42PFL3007H/60 (Panel LC420WUE (SC)(A1) code 152 p/n: 932228942682), PHILIPS 32PFL3517H/60 (Panel LC320EUE (SE)(M1)).
Блок питания 715G5194-P01-W20-002S
Этот блок питания стоит ещё в 3 телевизорах.
715G5194-P01-W20-002S:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM9.2E LA 2013, 160 стр., 16,4 МБ
32PFL3517H/12, 32PFL3507K/02, 32PFL3517K/02, 37PFL3507H/12, 37PFL3507K/02, 42PFL3507H/12, 42PFL3507K/02
Прошивки для Philips 32PFL3517H/60
Прошивки с сайта производителя
32PFL3517H/60, версия T921E_V2.16 от 22 октября 2013 г
Обновление программного обеспечения (прошивка, firmware).
Version: T921E_V2.16, zip файл, 85.2 MB, опубликовано 22 октября 2013 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 523.8 kB, опубликовано 11 июня 2012 г.
Брошюра Version:3.1.7, PDF файл, 492.5 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 1.3 MB, опубликовано 9 июля 2012 г.
Файлы скачать можно на сайте производителя для модели 32PFL3517H/60.
Характеристики Philips 32PFL3517H/60
LCD, LED, 32", 1920x1080, 1080p Full HD, мощность звука 20 Вт, HDMI x3, Ethernet
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | опционально |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, Ethernet (RJ-45) |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 744x497x185 мм |
| Размеры без подставки | 744x457x43 мм |
| Крепление на стену | есть |
| Региональные коды | 32PFL3517H/12, 32PFL3517H/60 |
Другие модели на шасси TPM9.2E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 32PFL3517H/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 32PFL3517H с ЖК-дисплеем LC320EUE, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица LC320EUE и программное обеспечение основной платы main board 715G5155-M01-002-005X предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания 715G5194-P01-W20-002S.
Габаритные размеры: с подставкой 744x497x185 мм, без подставки 744x457x43 мм.
Внимание! Панель LC320EUE (SE)(M1) LED-телевизора PHILIPS 32PFL3517H является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 32PFL3517H
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 32PFL3517H не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 32PFL3517H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 32PFL3517H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 32PFL3517H требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC320EUE (SE)(M1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
