Philips 32PFL3107H/60
LED-телевизор, 32" (81 см), 1366x768, 2012 года
- Другие обозначения: 32PFL3107H
Состав телевизора 32PFL3107H/60
| Шасси | TPM9.2E LA |
|---|---|
| Main board | 715G5155-M1C-002-005K - 996590002518 |
| Блок питания | 715G5194-P02-W20-002M |
| Матрица (панель) | LTA320AP33 |
| T-CON | 12A320AP32S4LV0.2 REV0.0 |
| Микросхемы T-CON | SM4151 |
| Инвертор / LED-драйвер | SSL320_0D3A |
| Микросхемы main board | MT5366ZVGG, H5TQ1G63DFR-H9C,TMDS361BPAGR |
| ШИМ блока питания | LD7523GS, A6069H |
| ШИМ инвертора / драйвера | TR10E1 |
| Ключи инвертора | FDD86102 |
| Тюнер | ENV57U09D5F |
Уменьшение тока подсветки
Ограничить ток подсветки. PF7900S, PF7700S. Общая информация
Чтобы уменьшить ток подсветки в LED-драйверах с микросхемами PF7900S и PF7700S, следует в каждом канале у регуляторов PF7700S увеличить сопротивление резисторов от выводов 6 ISET на корпус одинаково для всех каналов.
Типовые неисправности
Возможные проявления дефектов
- PHILIPS 32PFL3107H не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
Часто в таких случаях неисправным оказывается модуль питания 715G5194-P02-W20-002M.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) LD7523GS, A6069H, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Обычно в таких случаях отсутствует подсветка LED-панели (матрицы).
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов.
Для проверки линеек светодиодов на короткое замыкание или обрыв без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 715G5155-M1C-002-005K следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - MT5366ZVGG, H5TQ1G63DFR- В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера ENV57U09D5F. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C. Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 715G5155-M1C-002-005K
Плата 715G5155-M1C-002-005K от производителя TPV Technology. Процессор MediaTek MT5366ZVGG, 32 бит, 1 ядро ARM11, питание ядра 1.12 В. Оперативная память DDR3 H5TQ1G63DFR-H9C x 2, отдельные микросхемы. Прошивка хранится в NAND Flash 2Gbit 256MB K9F2G08U0A. Эта плата стоит ещё в 1 телевизоре.
Внешний вид main board 715G5155-M1C-002-005K показан на рисунке ниже:

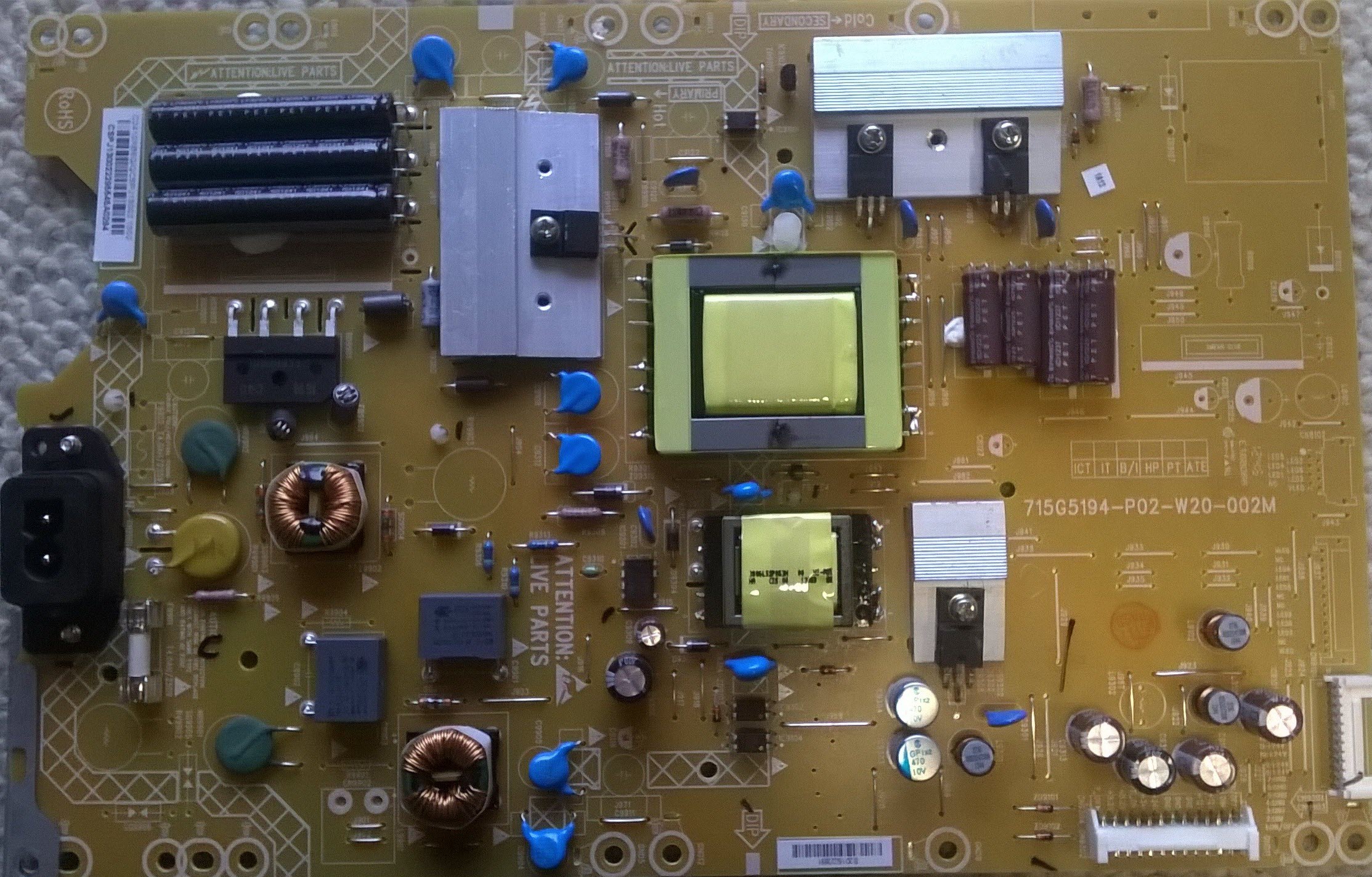

Блок питания 715G5194-P02-W20-002M
Этот блок питания стоит ещё в 3 телевизорах.
715G5194-P02-W20-002M:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM9.2E LA 2013, 160 стр., 16,4 МБ
32PFL3517H/12, 32PFL3507K/02, 32PFL3517K/02, 37PFL3507H/12, 37PFL3507K/02, 42PFL3507H/12, 42PFL3507K/02.
Доработка после ремонта подсветки. SSL320_0D3A, TR10E1. Информация от мастера.

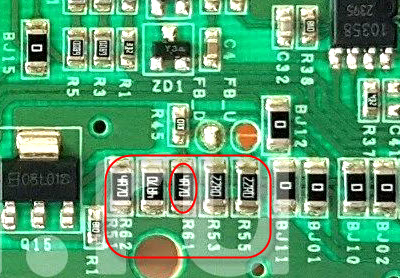

Уменьшить ток подсветки с 400 mA до 280 mA - удалил один из резисторов (R61) датчика тока на плате драйвера SSL320_0D3A в истоке ключа Q15.
Прошивки для Philips 32PFL3107H/60
Прошивки с сайта производителя
32PFL3107H/60, версия T911E_2.18 от 6 февраля 2013 г
Обновление программного обеспечения (прошивка, firmware).
Version: T911E_2.18, zip файл, 31.0 MB, опубликовано 6 февраля 2013 г.
Русская версия.
Документация:
Инструкция по эксплуатации PDF файл, 1.3 MB, опубликовано 9 июля 2012 г.
Краткое руководство PDF файл, 558.8 kB, опубликовано 15 июня 2012 г.
Брошюра Version:2.0.2, PDF файл, 456.2 kB, опубликовано 19 июля 2019 г.
Файлы скачать можно на сайте производителя для модели 32PFL3107H/60.
Характеристики Philips 32PFL3107H/60
LCD, LED, 32", 1366x768, 720p HD, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 740x492x221 мм |
| Размеры без подставки | 740x452x78 мм |
| Вес | с подставкой: 8.85 кг; без подставки: 6.9 кг |
| Крепление на стену | есть |
| Региональные коды | 32PFL3107H/60, 32PFL3107H/12 |
Другие модели на шасси TPM9.2E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 32PFL3107H/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 32PFL3107H с ЖК-дисплеем LTA320AP3, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица LTA320AP3 и программное обеспечение основной платы main board 715G5155-M1C-002-005K обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания 715G5194-P02-W20-002M.
Габаритные размеры: с подставкой 740x492x221 мм, без подставки 740x452x78 мм.
Масса телевизора: с подставкой: 8.85 кг, без подставки: 6.9 кг.
Внимание! Панель LTA320AP3 300 LED-телевизора PHILIPS 32PFL3107H является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 32PFL3107H
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 32PFL3107H не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 32PFL3107H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 32PFL3107H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 32PFL3107H требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LTA320AP3 300. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
