Philips 42PFL3507H/60
LED-телевизор, 42" (107 см), 1920x1080, 2012 года
- Другие обозначения: 42PFL3507H
Состав телевизора 42PFL3507H/60
| Шасси | TPM9.2E LA |
|---|---|
| Main board | 715G5155-M01-003-005K |
| Блок питания | 715G5246-P01-000-002S |
| Матрица (панель) | LC420EUE SE M2 code 158 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 6920L-0001C 2*60 led; cool: 6922L-0016A |
| Микросхемы main board | MT5366ZVGG, H5TQ1G63DFR-H9C,TMDS361BPAGR |
| ШИМ блока питания | SSC9522S (PWM resonant), A6069H (Standby 8pin), R2A20113 (PFC) |
| ШИМ инвертора / драйвера | PF7703S |
| Тюнер | ENV57U04D8F |
| Пульт ДУ | 098GR7BDHNTPHT 1203008934 |
Уменьшение тока подсветки
Ограничение тока драйвера. 715G5246-P01-000-002 S/H, PF7703S. Общая информация
Чтобы уменьшить ток подсветки в каждом канале, необходимо в блоке питания 715G5246 увеличить номиналы резисторов по выводу 6 ISET всех микросхем PF7703S во всех рабочих каналах одинаково.
Типовые неисправности
Диагностику неисправности и ремонт PHILIPS 42PFL3507H/60, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
Неисправности модуля питания 715G5246-P01-000-002S могут выражаться по разному, например, PHILIPS 42PFL3507H не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Следует отметить, что с такими же внешними проявлениями может оказаться неисправным стабилизатор (преобразователь) питания процессора.
При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
Иногда у телевизора PHILIPS 42PFL3507H отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели LC420EUE SE M2 код 158, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.
На материнской плате 715G5155-M01-003-005K, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ENV57U04D8F. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 42PFL3507H без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
Main board 715G5155-M01-003-005K
Плата 715G5155-M01-003-005K от производителя TPV Technology. Процессор MediaTek MT5366ZVGG, 32 бит, 1 ядро ARM11, питание ядра 1.12 В. Оперативная память DDR3 1Gbit 64MB H5TQ1G63DFR x 2, отдельные микросхемы. Прошивка хранится в NAND Flash 2Gbit 256MB K9F2G08U0B-PIB0.
Внешний вид main board 715G5155-M01-003-005K показан на рисунке ниже:
Блок питания и PFC
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

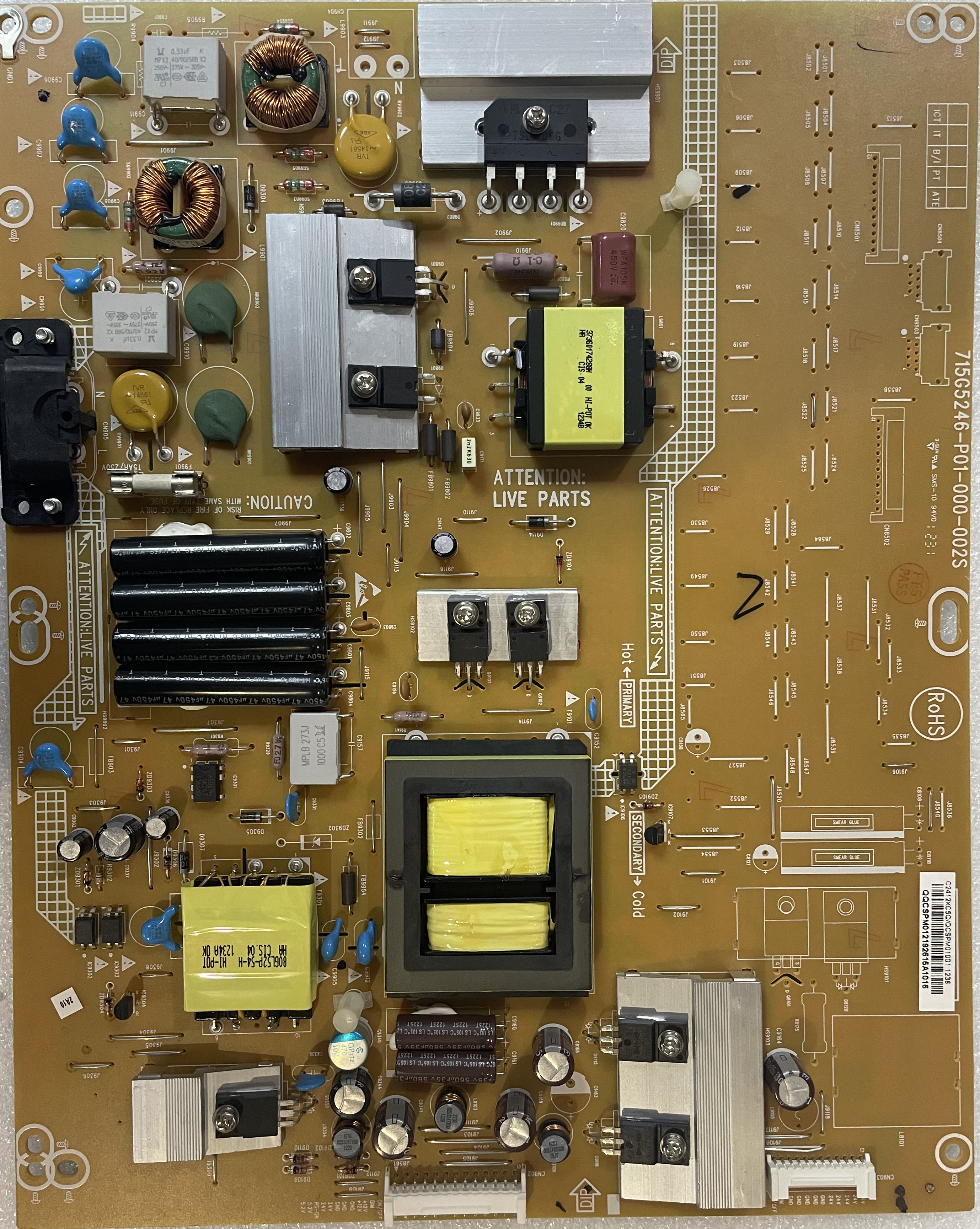

Блок питания 715G5246-P01-000-002S
Этот блок питания стоит ещё в 4 телевизорах.
715G5246-P01-000-002S:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM9.2E LA 2013, 160 стр., 16,4 МБ
32PFL3517H/12, 32PFL3507K/02, 32PFL3517K/02, 37PFL3507H/12, 37PFL3507K/02, 42PFL3507H/12, 42PFL3507K/02
Прошивки для Philips 42PFL3507H/60
Прошивки с сайта производителя
42PFL3507H/60, версия T921E_V2.16 от 22 октября 2013 г
Обновление программного обеспечения (прошивка, firmware).
Version: T921E_V2.16, zip файл, 85.2 MB, опубликовано 22 октября 2013 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 523.8 kB, опубликовано 11 июня 2012 г.
Брошюра Version:3.1.5, PDF файл, 493.1 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 1.3 MB, опубликовано 9 июля 2012 г.
Файлы скачать можно на сайте производителя для модели 42PFL3507H/60.
Характеристики Philips 42PFL3507H/60
LCD, LED, 42", 1920x1080, 1080p Full HD, мощность звука 20 Вт, HDMI x3, Ethernet
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | опционально |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, Ethernet (RJ-45) |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 977x629x210 мм |
| Размеры без подставки | 977x589x43 мм |
| Крепление на стену | есть |
| Региональные коды | 42PFL3507H/12, 42PFL3507H/60 |
Другие модели на шасси TPM9.2E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 42PFL3507H/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 42PFL3507H с ЖК-дисплеем LC420EUE, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица LC420EUE и программное обеспечение основной платы main board 715G5155-M01-003-005K предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания 715G5246-P01-000-002S.
Габаритные размеры: с подставкой 977x629x210 мм, без подставки 977x589x43 мм.
Внимание! Панель LC420EUE (SE)(M2) LED-телевизора PHILIPS 42PFL3507H является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 42PFL3507H
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 42PFL3507H не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 42PFL3507H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 42PFL3507H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 42PFL3507H требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420EUE (SE)(M2). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
