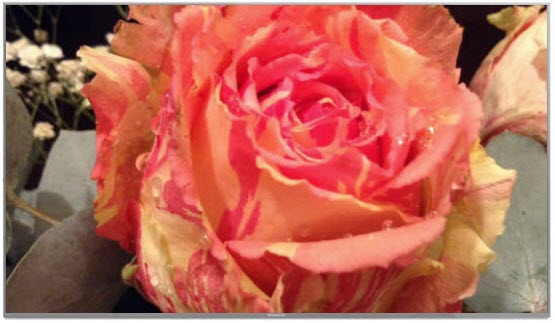

Телевизор PANASONIC TX-50EX700E

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PANASONIC, модель: TX-50EX700E.
Коротко от телевизоре: LCD, подсветка LED, 49.5", 3840x2160, 4K UHD, HDR, TFT MVA, DVR, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV, 2017 г.

На сайте Panasonic в разделе Support есть прошивка - обновление ПО (Firmware) на модель TX-50EX700E. Версия Version 3.231, файл P173_3231_G604M29.zip (196 199 168 bytes) от 30 Jul. 2019.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 91 страниц 2017 г. на модели TX-50EX700B, TX-50EX700E.

Скачать документ LA73 Chassis в архиве (15.4 Мб).

TV PANASONIC

Model: TX-50EX700E

Телевизор PANASONIC TX-50EX700E

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - серебристый.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart UHD Год выпуска модели: 2017
Размер экрана по диагонали: 49.5" (126 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 60 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Firefox OS
Поддержка HD: 4K UHD, HDR
Яркость: 200 кд/м2
Контрастность: 4500:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11ac
Вес телевизора: с подставкой: 17 кг
без подставки: 16 кг
Размеры с подставкой: 1115x702x315 мм
Размеры без подставки: 1115x647x40 мм
Потребление от сети: 155 Вт

Backlight Motion Rate 1600 Гц

Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...

Техническое описание

Телевизор PANASONIC TX-50EX700E с ЖК-дисплеем, размером по диагонали 49.5" (126 см) формата 16:9. Необходимая яркость свечения экрана 200 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 4500:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED. Возможен просмотр фильмов в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения производится по современным технологиям High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Телевизор TX-50EX700E имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Firefox OS. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11ac. Предусмотрен выход для подключения наушников.
Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 .

Мощность, потребляемая телевизором в рабочем режиме от сети, составляет 155 Вт.

Габаритные размеры: с подставкой 1115x702x315 мм, без подставки 1115x647x40 мм.

Масса телевизора: с подставкой: 17 кг, без подставки: 16 кг.

Внимание! Панель LED-телевизора PANASONIC TX-50EX700E является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PANASONIC TX-50EX700E

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если PANASONIC TX-50EX700E не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если PANASONIC TX-50EX700E не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PANASONIC TX-50EX700E завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора PANASONIC TX-50EX700E требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PANASONIC TX-50EX700E нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
