Телевизор PANASONIC TX-24DR300ZZ

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PANASONIC, модель: TX-24DR300ZZ.
Коротко от телевизоре: LCD, подсветка LED, 24", 1920x1080, 1080p Full HD, звук: 16 Вт.

Помощь в ремонте. Доступен документ PDF.

Service Manuals with Schematic Diagrams 54 страниц 3016 г. на модели TX-24DR300ZZ.

Скачать документ Main TP.MS3463S.PA63 в архиве (2.8 Мб).

TV PANASONIC

Model: TX-24DR300ZZ

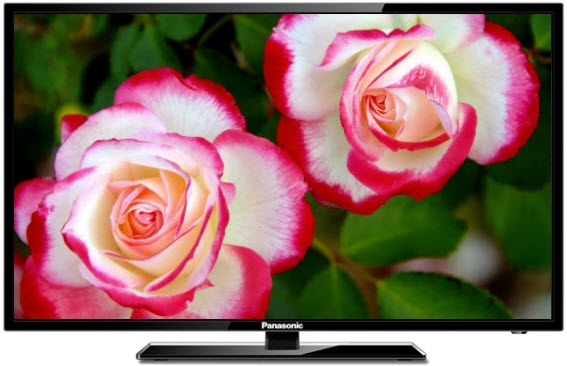

Телевизор PANASONIC TX-24DR300ZZ

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2016
Размер экрана по диагонали: 24" (61 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Поддержка HD: 1080p Full HD
Угол обзора: 170°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, VGA, HDMI, USB
Размеры с подставкой: 552x358x175 мм
Размеры без подставки: 552x329x43 мм

Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...

Техническое описание

Телевизор PANASONIC TX-24DR300ZZ с ЖК-дисплеем, размером по диагонали 24" (61 см) формата 16:9. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Панель и встроенное ПО материнской платы обеспечивают просмотр изображения в стандарте HD и Full HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической аудиосистемы 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки звука NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, VGA, HDMI, USB. Для индивидуального прослушивания предусмотрен выход подключения наушников.
Цифровой тюнер способен принимать эфирные и кабельные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 .

Габаритные размеры: с подставкой 552x358x175 мм, без подставки 552x329x43 мм.

Внимание! Панель LED-телевизора PANASONIC TX-24DR300ZZ является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PANASONIC TX-24DR300ZZ

При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.

Если PANASONIC TX-24DR300ZZ не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.

Если PANASONIC TX-24DR300ZZ не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.

Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PANASONIC TX-24DR300ZZ завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.

Если разбит или треснул экран

Экран LED телевизора PANASONIC TX-24DR300ZZ требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PANASONIC TX-24DR300ZZ нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.



Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
