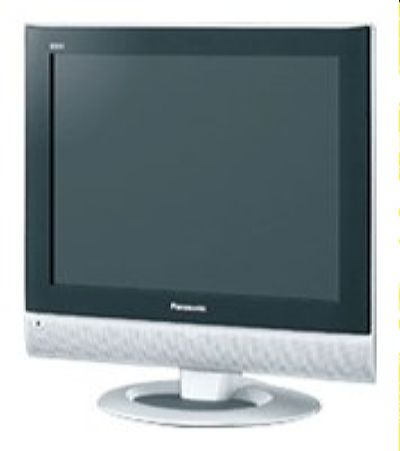

Телевизор PANASONIC TX-20LA6P
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...
Ремонт телевизора PANASONIC TX-20LA6P. Информация по ремонту для пользователей ниже на странице.
Торговая марка: PANASONIC, модель: TX-20LA6P.
Коротко от телевизоре: LCD, 20", 640x480, звук: 4 Вт.
В составе используется MainBoard PTMSMSG142 48598014193-01 и LCD-panel LC201V02 (SD)(A3).
Блок питания (PSU) IPB-6015N01 Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 36 страниц 2006 г. на модели TX-20LA60F, TX-20LA60P, TX-20LA6F, TX-20LA6P.
TV PANASONIC
Model: TX-20LA6P
Цвет корпуса - серебристый.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2006 |
| Размер экрана по диагонали: | 20" |
| Формат экрана: | 4:3 |
| Максимальное разрешение: | 640x480 |
| Матрица: | LC201V02 (SD)(A3) |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Телетекст: | с памятью на 200 стр. |
| Форматы DTV: | 480i, 480p, 576i |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 4 Вт (2x2Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, RGB |
| Вес телевизора: | без подставки: 10.2 кг |
| Размеры с подставкой: | 498x493x260 мм |
| Размеры без подставки: | 498x451x95 мм |
LCD-телевизоры PANASONIC с ламповой подсветкой CCFL(EEFL), достаточное количество которых было ранее продано в РФ, ещё находятся в эксплуатации, в определённой степени, сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор PANASONIC TX-20LA6P с ЖК-дисплеем LC201V02, размером по диагонали 20" формата 4:3. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i.
Мощность акустической аудиосистемы 4 Вт (2x2Вт) обеспечивают два динамика. Используется система обработки звука NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, RGB. Для индивидуального прослушивания предусмотрен выход подключения наушников.
В телевизоре используется блок питания IPB-6015N01.
Габаритные размеры: с подставкой 498x493x260 мм, без подставки 498x451x95 мм.
Масса телевизора: без подставки: 10.2 кг.
Внимание! Панель LC201V02 (SD)(A3) LCD-телевизора PANASONIC TX-20LA6P является достаточно дорогим его компонентом.
Не допускайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PANASONIC TX-20LA6P
Прежде чем звонить в ремонтную службу, иногда следует убедиться, что телевизор действительно неисправен.
Если PANASONIC TX-20LA6P не включается или периодически отключается, полезно проверить исправность розеток и удлинителей в местах подключения телевизора к сети. Это можно сделать с помощью любого бытового электроприбора, например, фена или настольной лампы.
Если PANASONIC TX-20LA6P не реагирует на пульт, но работают кнопки панели управления, есть вероятность неисправности пульта (не работает пульт). Возможно, пришла пора заменить в нём батарейки.
Если появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что к телевизору подключен выбранный источник синала. Для телевидения (в режиме TV) так же необходимо соблюдать коммутацию цифровое/аналоговое.
Если нет звука при просмотре аналоговых программ, целесообразно проверить в настройках на каналы установленную систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PANASONIC TX-20LA6P завис, не реагирует на пульт и кнопки панели управления, может помочь перезагрузка. Для этого нужно полностью отключить телевизор, вытащив вилку шнура из розетки, и через 10-15 секунд снова включить.
Если разбит или треснул экран
Стекло экрана LCD телевизора PANASONIC TX-20LA6P требует бережного отношения и может треснуть даже при ударе по нему детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана.
При повреждениях экрана требуется замена LCD панели LC201V02 (SD)(A3). Цену на такой ремонт можно уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у PANASONIC TX-20LA6P часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC201V02 (SD)(A3), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели LC201V02 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard PTMSMSG142, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard PTMSMSG142, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
