Телевизор HYUNDAI H-LED32V9

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: HYUNDAI, модель: H-LED32V9.
Коротко от телевизоре: LCD, подсветка LED, 32", 1366x768, 720p HD, DVR, звук: 16Вт, разъёмов HDMI: 4.

В составе используется MainBoard JUG7.820.1004-1 LS18 и LCD-panel ECG315B4-L02.

TV HYUNDAI

Model: H-LED32V9

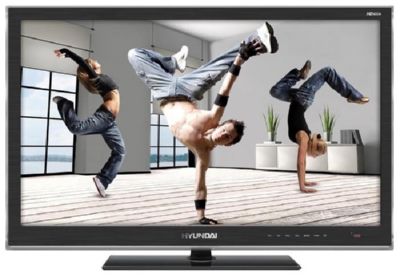

Телевизор HYUNDAI H-LED32V9

Цвет корпуса - черная передняя панель с серебристым оформлением.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2011
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 50 Гц
Матрица: ECG315B4-L02
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 400 кд/м2
Контрастность: 4000:1
Угол обзора: 176°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T
Количество каналов: 500
Телетекст: с памятью на 800 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x5, компонентный x2, SCART x2, RGB, VGA, HDMI x4, USB x2
Вес телевизора: 9.8 кг
Потребление от сети: 120 Вт

LED-телевизоры HYUNDAI, продаваемые в настоящее время на российском рынке, изготавливаются на калининградских сборочных предприятиях и в Зеленограде (Москва) производителем OOO КВАНТ.

Техническое описание

Телевизор HYUNDAI H-LED32V9 с ЖК-дисплеем ECG315B4-L02, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 4000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица ECG315B4-L02 и программное обеспечение платы MainBoard JUG7.820.1004-1 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x5, компонентный x2, SCART x2, RGB, VGA, HDMI x4, USB x2. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. DVB-T

Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 120 Вт.

Габаритные размеры: 758x513x185 мм.

Масса телевизора: 9.8 кг.

Внимание! Панель ECG315B4-L02 LED-телевизора HYUNDAI H-LED32V9 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям HYUNDAI H-LED32V9

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если HYUNDAI H-LED32V9 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если HYUNDAI H-LED32V9 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если HYUNDAI H-LED32V9 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора HYUNDAI H-LED32V9 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели ECG315B4-L02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре HYUNDAI по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у HYUNDAI H-LED32V9 нет изображения, но есть звук, часто просто не работает подсветка дисплея ECG315B4-L02. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели ECG315B4-L02 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard JUG7.820.1004-1, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard JUG7.820.1004-1, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
