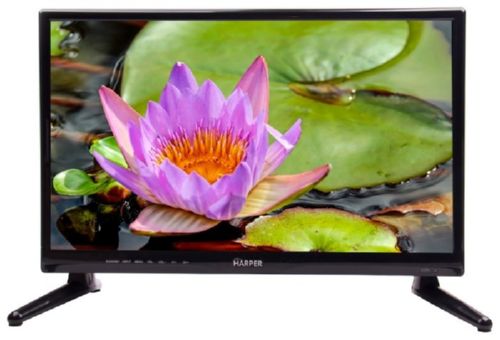

Телевизор HARPER 19R470
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...
Ремонт телевизора HARPER 19R470. Информация по ремонту для пользователей ниже на странице.
Торговая марка: HARPER, модель: 19R470.
Коротко от телевизоре: LCD, подсветка LED, 19.5", 1366x768, 720p HD, звук: 6 Вт.
В составе используется MainBoard TP.V56.PA671 и LCD-panel CX185LEDM.
Блок питания совмещён с MainBoard.
LED-подсветка SJ.WB.D1850401-2835AS-M.
TV HARPER
Model: 19R470
Цвет корпуса - черный.
Крепление к стене VESA 75×75 мм.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2016 |
| Размер экрана по диагонали: | 19.5" (50 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Частота обновления: | 60 Гц |
| Матрица: | CX185LEDM |
| LED подсветка: | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 200 кд/м2 |
| Контрастность динамическая: | 40000:1 |
| Угол обзора: | 170° |
| Время отклика пикселя: | 5 мс |
| Прогрессивная развёртка: | есть |
| Телетекст: | есть |
| Мультимедиа: | MP3, MPEG4, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 6 Вт (2х3 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, компонентный, VGA, HDMI, USB |
| Вес телевизора: | 1.7 кг |
| Размеры с подставкой: | 438x308x170 мм |
| Размеры без подставки: | 438x270x72 мм |
LED-телевизоры HARPER, продаваемые сегодня в России, изготавливаются в Китае (Тайвань). Покупательский спрос поддерживается относительно низкой ценой, современным дизайном и неплохим качеством товара.
Техническое описание
Телевизор HARPER 19R470 с ЖК-дисплеем CX185LEDM, размером по диагонали 19.5" (50 см) формата 16:9. Необходимая яркость свечения экрана 200 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 40000:1 достигается специальным контролем работы светодиодов. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Матрица CX185LEDM и программное обеспечение платы MainBoard TP.V56.PA671 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, VGA, HDMI, USB. Предусмотрен выход для подключения наушников.
Используется блок питания в составе MainBoard.
Габаритные размеры: с подставкой 438x308x170 мм, без подставки 438x270x72 мм.
Масса телевизора: 1.7 кг.
Внимание! Панель CX185LEDM LED-телевизора HARPER 19R470 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям HARPER 19R470
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если HARPER 19R470 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если HARPER 19R470 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если HARPER 19R470 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора HARPER 19R470 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели CX185LEDM. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре HARPER по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у HARPER 19R470 нет изображения, но есть звук, часто просто не работает подсветка дисплея CX185LEDM. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели CX185LEDM - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard TP.V56.PA671, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard TP.V56.PA671, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
