Телевизор AIWA 24LE7021

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора AIWA 24LE7021. Информация по ремонту для пользователей ниже на странице.

Торговая марка: AIWA, модель: 24LE7021.
Коротко от телевизоре: LCD, подсветка LED, 24", 1366x768, 720p HD, DVR, звук: 6 Вт, 2014 г.

В составе используется MainBoard TP.S512.PA63 и LCD-панель (матрица) V236BJ1-P03. Блок питания совмещён с MainBoard.

TV AIWA

Model: 24LE7021

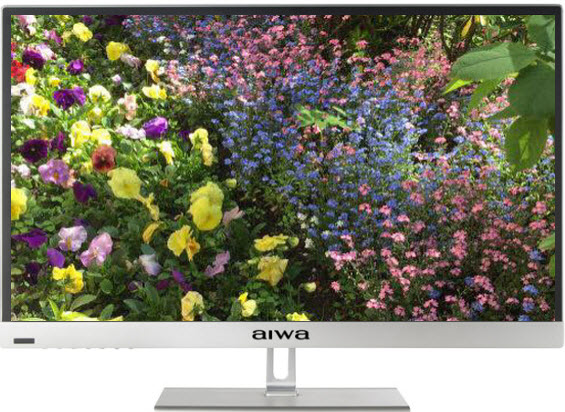

Телевизор AIWA 24LE7021

Цвет корпуса - серебристый.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2014
Размер экрана по диагонали: 24" (61 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 250 кд/м2
Контрастность динамическая: 60000:1
Угол обзора: 170°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, WMA, MPEG4, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 6 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, VGA, HDMI, USB
Вес телевизора: с подставкой: 3.34 кг
без подставки: 3.05 кг
Размеры с подставкой: 550x401x174 мм
Размеры без подставки: 550x342x48 мм

Информация от производителя:

Панель LCD данной модели обеспечивает угол обзора (Горизонталь/Вертикаль): 176°/176° и 16,7 миллионов цветов.
Телевизор воспроизводит стандартные форматы HDTV 1080p/1080i/720p/576p/576i/480p/480i.
Имеется 3D цифровой фильтр.
Количество настраиваемых каналов: 200, доступно Русское, английское меню.
Дополнительные функции: Ручная/автонастройка каналов; Индикация номера программы на экране; Непосредственный выбор канала; Графическое меню.

LED-телевизоры AIWA, продаваемые в настоящее время на территории РФ, изготовлены в России на сборочных производствах г. Калининграда и области. Современный дизайн и невысокие цены при относительно неплохом качестве изображения поддерживают покупательский спрос.

Техническое описание

Телевизор AIWA 24LE7021 с ЖК-дисплеем V236BJ1-P03, размером по диагонали 24" (61 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 60000:1 достигается специальным контролем работы светодиодов. В данной модели используется боковая подсветка из светодиодов Edge LED.
Панель V236BJ1-P03 и программное обеспечение материнской платы TP.S512.PA63 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 6 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-T2 .

Габаритные размеры: с подставкой 550x401x174 мм, без подставки 550x342x48 мм.

Масса телевизора: с подставкой: 3.34 кг, без подставки: 3.05 кг.

Внимание! Панель V236BJ1-P03 LED-телевизора AIWA 24LE7021 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям AIWA 24LE7021

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если AIWA 24LE7021 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если AIWA 24LE7021 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если AIWA 24LE7021 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора AIWA 24LE7021 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели V236BJ1-P03. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре AIWA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у AIWA 24LE7021 нет изображения, но есть звук, часто просто не работает подсветка дисплея V236BJ1-P03. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели V236BJ1-P03 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard TP.S512.PA63, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard TP.S512.PA63, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
