Ремонт телевизора TCL 43P737
TCL LED
Model: 43P737
Chassis/Version: RT2851
Panel: ST4251D02-1
LED backlight: 43HR330M12A0 V3 43S12 KSF 12*2-B02
LED driver (backlight): integrated into PSU
PWM LED driver: OB3365QP
MOSFET LED driver: TO-252
Power Supply (PSU): PW.A100W2.771
PWM Power: PWM SOT23-6 OB2271
MOSFET Power: OB2271 / TO-220 8.5A 600V
MainBoard: TD.RT2851MT.772 (T) 40-R51MP1-MAC2HG-C
IC MainBoard: CPU: RTD2851, eMMC: KLMAG1JETD-B041, Audio: AD82088
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор TCL 43P737 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания PW.A100W2.771.
Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (OB2271 / TO-220 8.5A 600V) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6 OB2271, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Как правило, в таких случаях отсутствует подсветка дисплея.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) 43HR330M12A0 V3 43S12 KSF 12*2-B02, реже неисправным оказывается LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы TD.RT2851MT.772 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: RTD2851, eMMC: KLMAG1JETD-B041, Audio: AD82088. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора TCL 43P737 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Реализация 4K UHD:
Ограничение тока драйвера. PW.A100W2.771, OB3365QP. Общая информация Чтобы уменьшить ток подсветки блоках с микросхемой в драйвере OB3365QP, можно увеличить номиналы резисторов от вывода 2 ISET микросхемы OB3365QP на землю R830, R831, чтобы их общее сопротивление увеличилось пропорционально уменьшению тока в светодиодах. |
Дополнительно по ремонту MainBoard
Плата TD.RT2851MT.772 от производителя CVTE Dream-Future.
Процессор RTD2851 от Realtek.
64-bit SoC Realtek RTD2851 имеет 4 ядра ARM Cortex-A55@1.1 GHz и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.

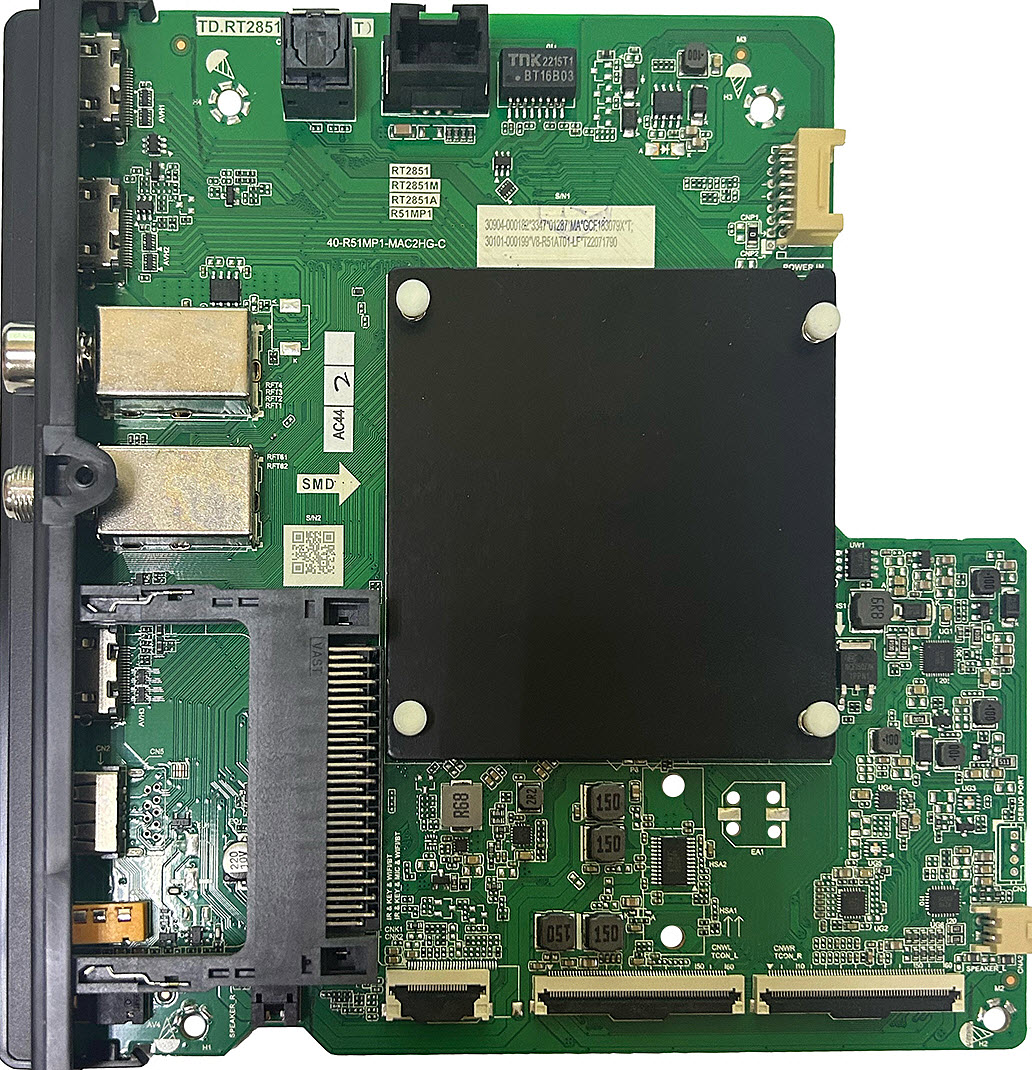

Внешний вид MainBoard TD.RT2851MT.772 показан на рисунке ниже:

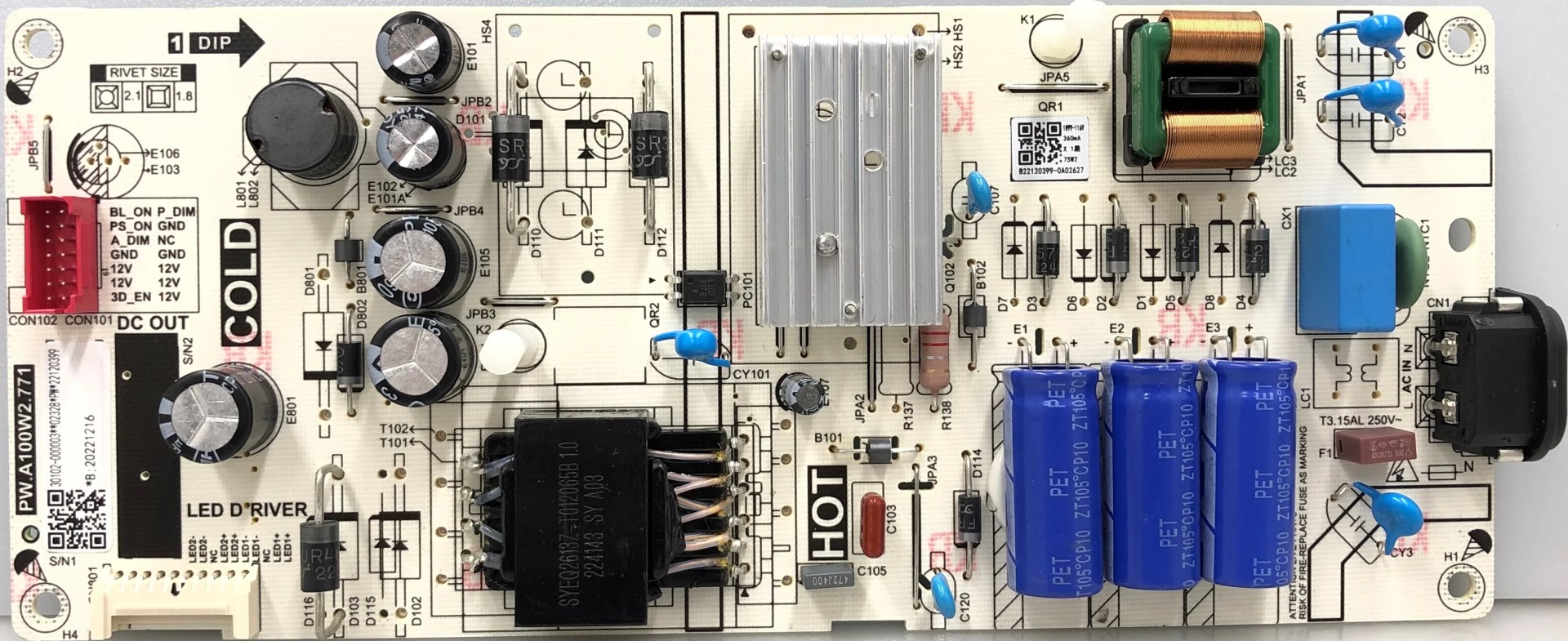

Внешний вид блока питания
Основные особенности устройства TCL 43P737:
Установлена матрица (LED-панель) ST4251D02-1.
Для питания светодиодов подсветки 43HR330M12A0 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3365QP. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора TCL 43P737 осуществляет модуль питания PW.A100W2.771, либо его аналоги c использованием микросхем PWM SOT23-6 OB2271 и силовых ключей типа OB2271 / TO-220 8.5A 600V.
MainBoard - основная плата (материнская плата) представляет собой модуль TD.RT2851MT.772, с применением микросхем CPU: RTD2851, eMMC: KLMAG1JETD-B041, Audio: AD82088 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST4251D02-1
Начало производства: 2022
Brand: CSOT
Model: ST4251D02-1
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 103PPI
Active Area: 941.184(W)×529.416(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 1.60.Kgs
Luminance: 0 cd/m²
Contrast: 5000 : 1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: list Built-in COF 6 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
