Ремонт телевизора SAMSUNG UE75MU6100U

Материал на страницы добавляется по мере поступления информации из доступной технической документации, личного опыта и от мастеров ремонтных форумов. Пожалуйста, присылайте свои наработки по ограничению тока в подсветке и прошивки, опубликуем.

Техническое описание и состав телевизора SAMSUNG UE75MU6100U, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE75MU6100U

Chassis/Version: 01

Panel: CY-GM075FGLV1H

LED backlight: LM41-00121K LM41-00121L LM41-00121J

T-CON: BN41-02573A BN95-04324A LSF750FF03

LED driver (backlight): integrated into MainBoard

PWM LED driver: SO-16

MOSFET LED driver: TO-220F

Power Supply (PSU): BN44-00809A L75S6TN_FDY

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: BN41-02568B BN94-12435C/B

IC MainBoard: SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M

Тuner: BN40-00331A


Технические характеристики UE75MU6100U

LCD TV LED Smart UHD UE75MU6100U | Год выпуска: 2017
Диагональ экрана: 75" (191 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 100 Гц
Тип ЖК-панели: CY-GM075FGLV1H
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, Miracast
Вес телевизора: с подставкой: 38.8 кг
без подставки: 35.2 кг
Размеры: с подставкой 1689x1053x385 мм
без подставки 1689x971x66 мм
Потребление от сети: 365 Вт
SAMSUNG UE75MU6100U

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE75MU6100U не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания BN44-00809A. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (N-FET TO-220F) и выпрямительные диоды.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок LM41-00121K LM41-00121L LM41-00121J.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы BN41-02568B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

При подозрении на неисправность тюнера BN40-00331A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам и пользователям телевизора SAMSUNG UE75MU6100U следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02568B показан на рисунке ниже:

BN41-02568B

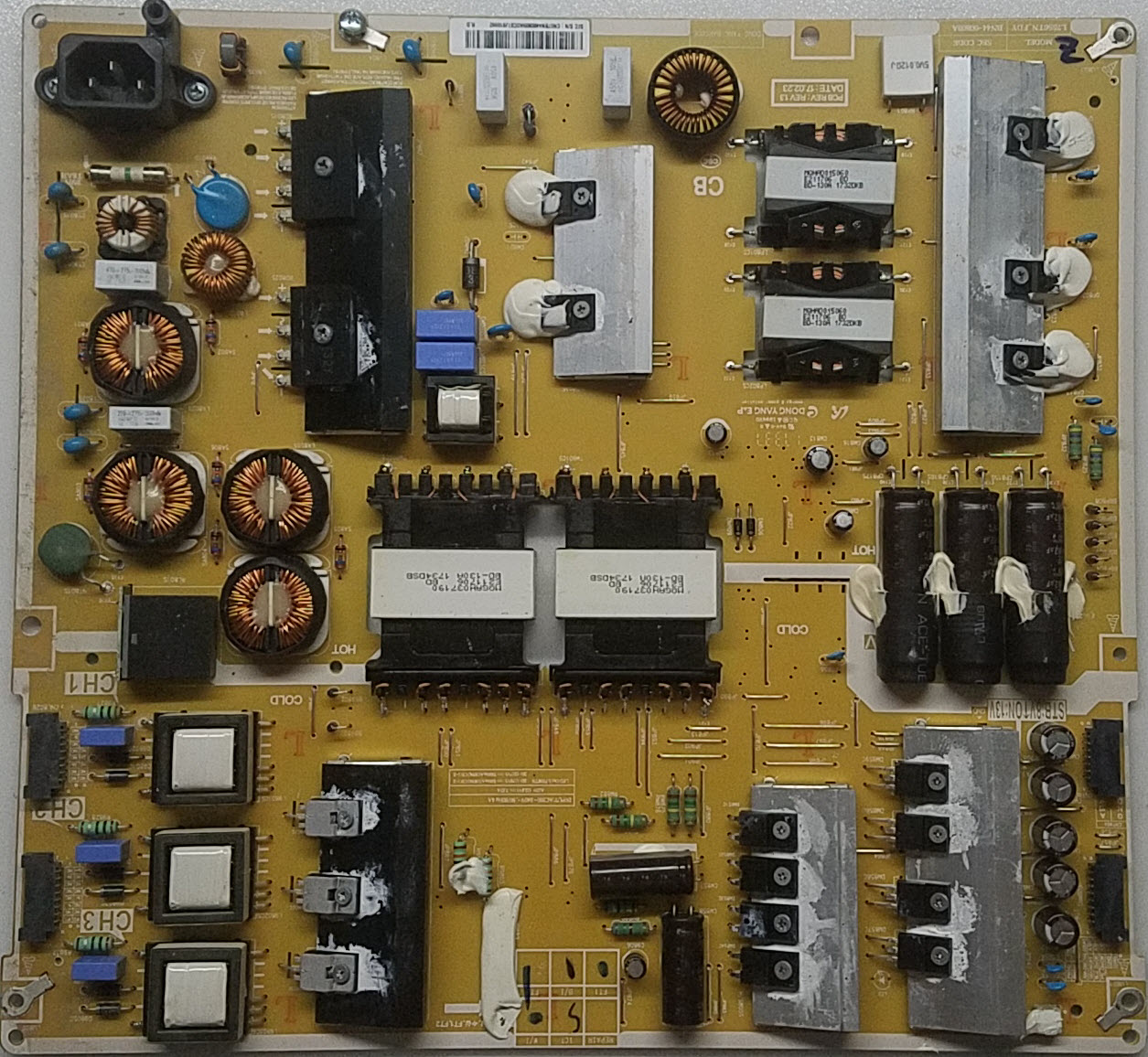

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE75MU6100U:

Установлена матрица (LED-панель) CY-GM075FGLV1H.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02573A.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02568B, управляется ШИМ-контроллером SO-16. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE75MU6100U осуществляет модуль питания BN44-00809A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02568B, с применением микросхем SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M и других.
Тюнер BN40-00331A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
