Ремонт телевизора SAMSUNG UE40MU6400U

Материал на страницы добавляется по мере поступления информации из доступной технической документации, личного опыта и от мастеров ремонтных форумов. Пожалуйста, присылайте свои наработки по ограничению тока в подсветке и прошивки, опубликуем.

Техническое описание и состав телевизора SAMSUNG UE40MU6400U, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE40MU6400U UE40MU6400

Chassis/Version: BN41-02568B

Panel: CY-KK040HGNV2V

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00875C L40E6R_KSM

PWM Power: PFC, PWM

MOSFET Power: TO-252

MainBoard: BN41-02568B BN94-11921Y

IC MainBoard: SDP1601, KLM4G1FEPD, 24512FD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M

Тuner: BN40-00331A

Control: Wi-Fi: WCM730Q


Технические характеристики UE40MU6400U

Smart TV UHD UE40MU6400U | Год выпуска: 2017
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, Miracast
Вес телевизора: с подставкой: 10.5 кг
без подставки: 9.2 кг
Размеры: с подставкой 904x573x304 мм
без подставки 904x520x54 мм
Потребление от сети: 120 Вт
SAMSUNG UE40MU6400U

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE40MU6400U не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания BN44-00875C. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02568B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов SDP1601, KLM4G1FEPD, 24512FD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

При подозрении на неисправность тюнера BN40-00331A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам телевизора UE40MU6400U рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02568B показан на рисунке ниже:

BN41-02568B

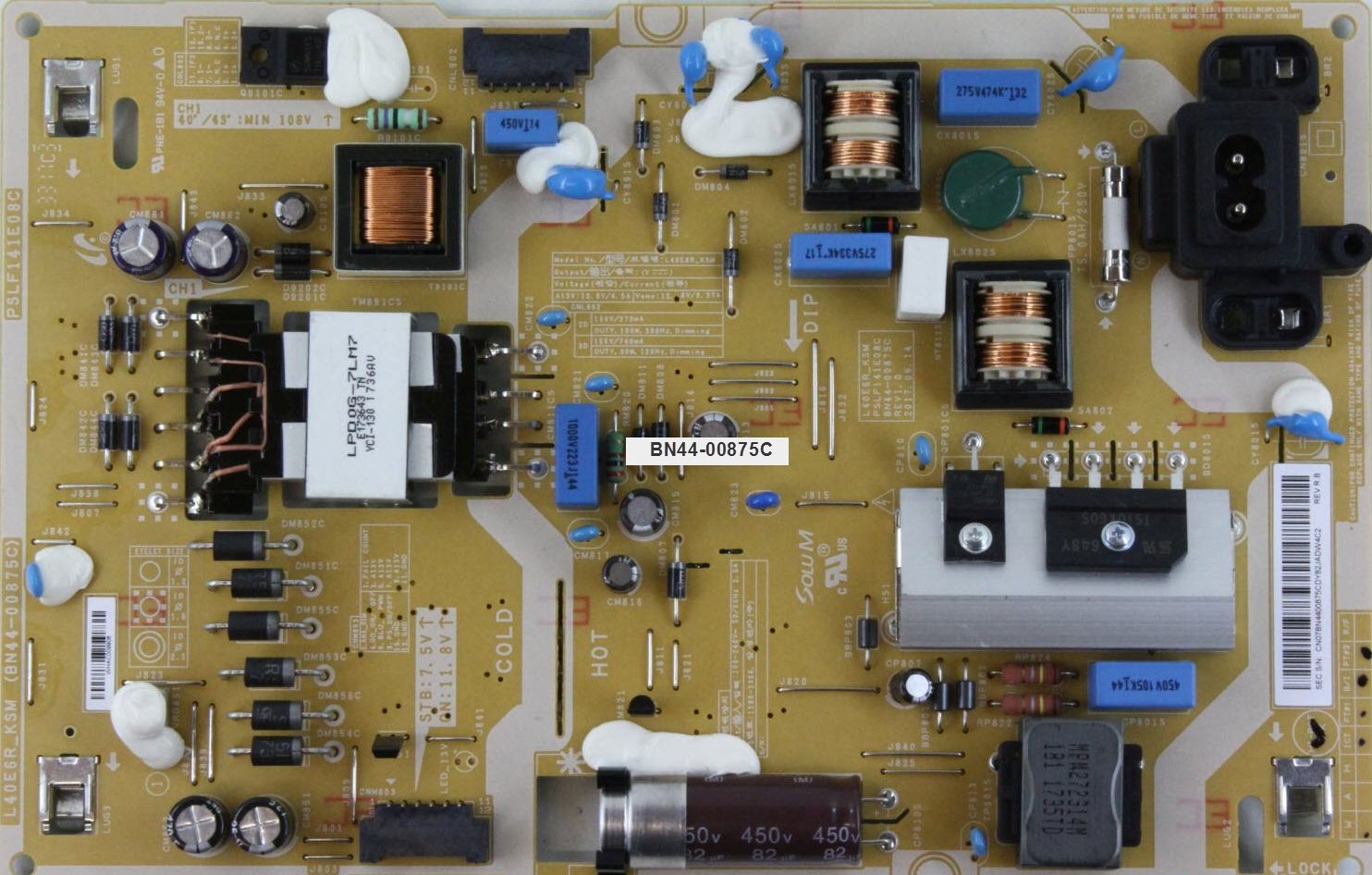

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE40MU6400U:

Установлена матрица (LED-панель) CY-KK040HGNV2V.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40MU6400U осуществляет модуль питания BN44-00875C, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02568B, с применением микросхем SDP1601, KLM4G1FEPD, 24512FD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M и других.
Тюнер BN40-00331A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
