Ремонт телевизора SAMSUNG UE65MU6400U

Материал на страницы добавляется по мере поступления информации из доступной технической документации, личного опыта и от мастеров ремонтных форумов. Пожалуйста, присылайте свои наработки по ограничению тока в подсветке и прошивки, опубликуем.

Техническое описание и состав телевизора SAMSUNG UE65MU6400U, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE65MU6400U

Chassis/Version: AC06

Panel: CY-KM065HGAV8V

LED driver (backlight): integrated into MainBoard

PWM LED driver: SO-16

MOSFET LED driver: TO-220F

Power Supply (PSU): BN44-00873B L65E6NR_KSM

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: BN41-02568B BN94-12654J

IC MainBoard: SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M

Тuner: BN40-00331A


Технические характеристики UE65MU6400U

Smart TV UHD UE65MU6400U | Год выпуска: 2017
Диагональ экрана: 65" (165 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 50 Гц
Тип ЖК-панели: CY-KM065HGAV1V
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, Miracast
Вес телевизора: с подставкой: 26.7 кг
без подставки: 23.2 кг
Размеры: с подставкой 1456x920x382 мм
без подставки 1456x840x55 мм
Потребление от сети: 185 Вт
SAMSUNG UE65MU6400U

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- SAMSUNG UE65MU6400U не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

Неисправность в подобных случаях следует начинать искать в цепях источника питания BN44-00873B. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (N-FET TO-220F) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы BN41-02568B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Перед заменой тюнера BN40-00331A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02568B показан на рисунке ниже:

BN41-02568B

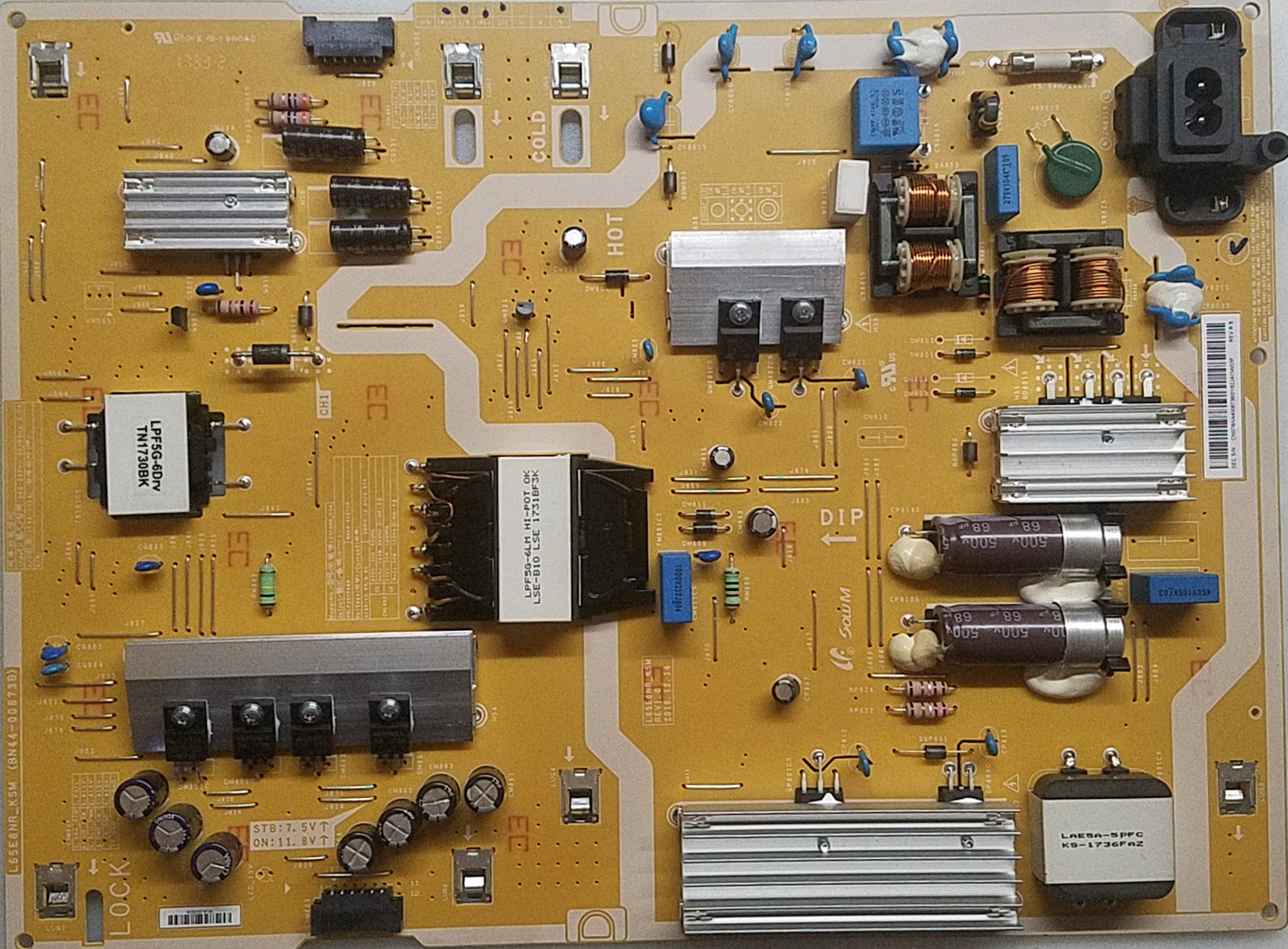

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE65MU6400U:

Установлена матрица (LED-панель) CY-KM065HGAV8V.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02568B, управляется ШИМ-контроллером SO-16. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE65MU6400U осуществляет модуль питания BN44-00873B, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02568B, с применением микросхем SDP1601, KLM4G1FEPD, 25Q40CLSIP, 25Q80DVSIG, TAS5749M и других.
Тюнер BN40-00331A обеспечивает приём телевизионных программ и настройку на каналы.
