Haier 65 SMART TV BX
LED-телевизор, 65", 3840x2160, 2020 года
- Другие обозначения: 65 Smart TV BX
Состав телевизора 65 SMART TV BX
| Шасси | CV6886H-A |
|---|---|
| Main board | CV6886H-A |
| Блок питания | TV6505-ZC02-01 |
| Матрица (панель) | JR645R3HA7L |
| T-CON | BG0004200 167003945A |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | LED65D06A-ZC56AG-08 30365006013 |
| Микросхемы main board | CPU: MSD6886, eMMC: KLM8G1GETF |
| ШИМ блока питания | TEA1716 |
| Ключи блока питания | MDF13N50, 60R360 |
| ШИМ инвертора / драйвера | OCP8128 |
| Ключи инвертора | TO-252 |
| Тюнер | DVBT/T2 & SAT |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор HAIER 65 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль TV6505-ZC02-01.
Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (MDF13N50, 60R360) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) TEA1716 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы CV6886H-A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: MSD6886, eMMC: KLM8G1GETF которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
При подозрении на неисправность тюнера DVBT/T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора HAIER 65 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board CV6886H-A
Плата CV6886H-A от производителя Cultraview Technology. Процессор Mstar MSD6886, 64 бит, 4 ядра ARM Cortex-A55, питание ядра 0.95 В. Оперативная память DDR3 K4B4G1646E-BCK0 2x4Gbit:16=2x256MB=512MB. Прошивка хранится в eMMC 8GB KLM8G1GETF-B041. Эта плата стоит ещё в 19 телевизорах.
Внешний вид main board CV6886H-A показан на рисунке ниже:
Блок питания TV6505-ZC02-01
Этот блок питания стоит ещё в 5 телевизорах.

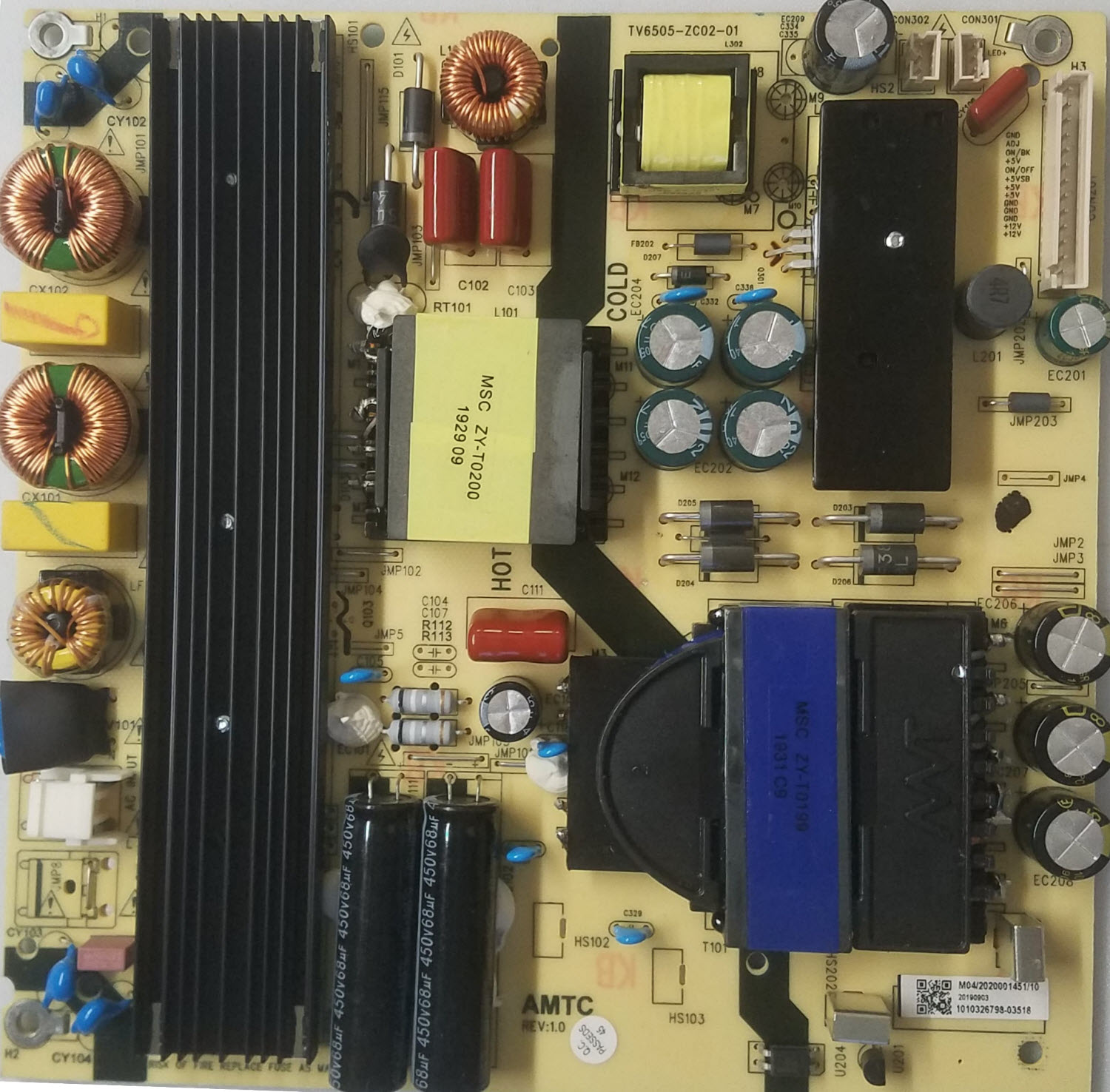

TV6505-ZC02-01:
Схемы и сервис-мануалы
Схема блока питания TV6505-ZC02-01 Power supply.
Характеристики Haier 65 SMART TV BX
LCD TV LED Smart UHD 4K UltraHD, 3840x2160, Wi-Fi, 60 Гц, Android TV, HDMI х 4, USB х 2
Наличие в продаже: Нет в продаже, последняя цена 46 999
Экран
| Диагональ | 65" |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 4K UltraHD, 3840x2160 |
| Поддержка HD | Ultra HD (4K) 2160p |
| HDR | HDR10 |
| Частота обновления | 60 Гц |
| Подсветка | Direct LED |
| Яркость | 300 Кд/м2 |
| Угол обзора | 178° / 178° |
Smart TV и мультимедиа
| Smart TV | Android TV |
|---|---|
| Wi-Fi | встроенный |
| Форматы мультимедиа | H.265, MPEG-2, MPEG-4 |
| TimeShift | есть |
Приём сигнала
| Цифровой тюнер | DVB-C, DVB-S, DVB-S2, DVB-T, DVB-T2 |
|---|---|
| Слот CI | есть |
| Телетекст | есть |
Звук
| Мощность звука | 20 Вт |
|---|---|
| Сабвуфер | нет |
| Разъём наушников | есть |
Разъёмы
| Входы | антенный вход, вход спутниковой антенны, композитный AV, компонентный mini YPbPr, аудио S/PDIF (оптический) |
|---|---|
| HDMI | HDMI 2.0 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1448 x 899 x 300 мм |
| Размеры без подставки | 1448 x 837 x 61 мм |
| Вес | 17 кг, с подставкой 17.3 кг |
| Крепление на стену | 400 x 200 |
| Потребление от сети | 170 Вт |
Другие модели на шасси CV6886H-A
У моделей на одном шасси общие платы, схемы и типовые неисправности.
- Haier 43 SMART TV MX
- Haier 50 SMART TV BX
- Haier 50 SMART TV DX
- Haier 50 SMART TV HX
- Haier 50 Smart TV MX
- Haier 55 Smart TV BX
- Haier 55 SMART TV HX
- Haier 58 SMART TV BX
- Haier 58 Smart TV MX
- Haier 65 SMART TV AX
- Haier 65 SMART TV MX
- Haier H50K6UG
- Haier LE50U6900UG
- Haier LE55K6700UG
- Haier LE55U6900UG
- Haier LE65U6900UG
Рекомендации пользователю Haier 65 SMART TV BX
LED-телевизоры HAIER, продаваемые в настоящее время на российском рынке, производятся на калининградских сборочных предприятиях и в п. Шушары, Санкт-Петербург (Ти Пи Ви Си–Ай–Эс).
Техническое описание
Телевизор HAIER 65 Smart TV BX с ЖК-дисплеем JR645R3HA7L, размером по диагонали 65" формата 16:9. Необходимая яркость свечения экрана 300 Кд/м2 обеспечивается светодиодной подсветкой LED. В LCD-панели телевизора реализована прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица JR645R3HA7L и программное обеспечение платы main board CV6886H-A реализуют высококоачественное UHD изображение при разрешении 4K UltraHD, 3840x2160 пикселей в стандарте Ultra HD (4K) 2160p. Android TV Поддерживаемые форматы файлов мультимедиа: H.265, MPEG-2, MPEG-4.
Мощность акустической системы звука 20 Вт. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), антенный вход, вход спутниковой антенны, композитный AV, компонентный mini YPbPr, аудио S/PDIF (оптический). Предусмотрен выход для подключения наушников.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 170 Вт. Блок питания TV6505-ZC02-01.
Масса телевизора: 17 кг, с подставкой 17.3 кг.
Внимание! Панель JR645R3HA7L HK650WLEDM-SH49H LED-телевизора HAIER 65 Smart TV BX является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям HAIER 65 Smart TV BX
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если HAIER 65 Smart TV BX не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если HAIER 65 Smart TV BX не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если HAIER 65 Smart TV BX завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора HAIER 65 Smart TV BX требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели JR645R3HA7L HK650WLEDM-SH49H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре HAIER по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
