Ремонт телевизора HAIER 58 SMART TV BX

Техническое описание и состав телевизора HAIER 58 SMART TV BX, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
HAIER 58 SMART TV BX
HAIER 58 SMART TV BX

HAIER LED
Model: 58 SMART TV BX

Chassis/Version: CV6886H-A

Panel: CC580PV7D

LED backlight: LED58D06A-ZC29AG-07E 3035006005E

T-CON: CC500PV1D CC500PV5D N4TP500UHDPV7D-F_K0ZD

LED driver (backlight): integrated into PSU

Power Supply (PSU): TV5507-ZC02-01 (C) 303C5507063

PWM Power: PFC & DC/DC

MainBoard: CV6886H-A

IC MainBoard: eMMC : KLM8G1GETF

Тuner: DVBT/T2 & SAT

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор HAIER 58 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Неисправность в подобных случаях следует начинать искать в цепях источника питания TV5507-ZC02-01. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC/DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.

Как правило, в таких случаях отсутствует подсветка дисплея. Причиной тому может быть обрыв в цепи светодиодов LED58D06A-ZC29AG-07E 3035006005E, либо проблема в стабилизации их питания.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы CV6886H-A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем eMMC : KLM8G1GETF производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2 & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта HAIER 58 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard CV6886H-A показан на рисунке ниже:

CV6886H-A

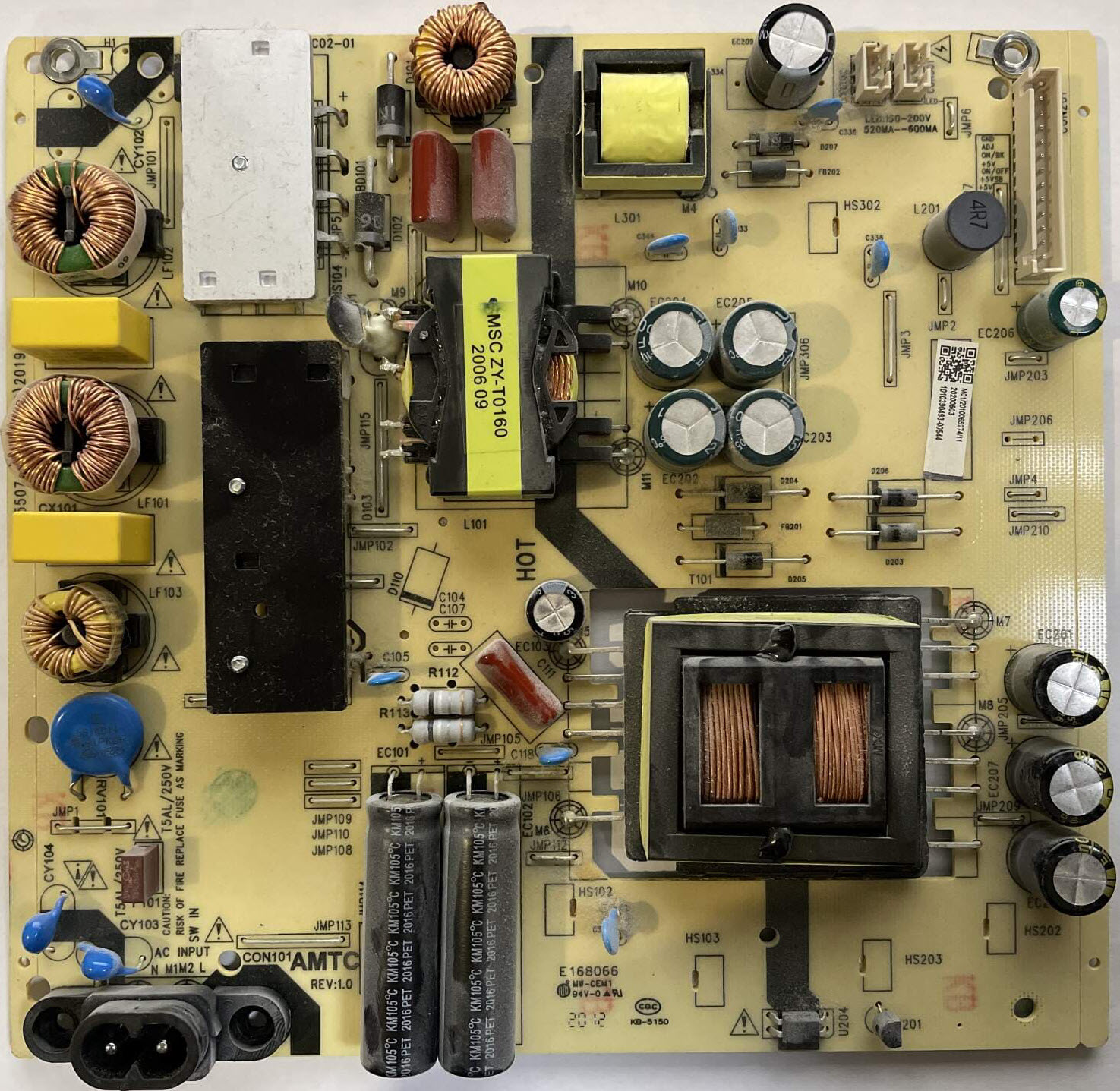

Внешний вид блока питания

Основные особенности устройства HAIER 58_SMART_TV_BX:

Установлена матрица (LED-панель) CC580PV7D.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CC500PV1D.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора HAIER 58_SMART_TV_BX осуществляет модуль питания TV5507-ZC02-01, либо его аналоги c использованием микросхем PFC & DC/DC.
MainBoard - основная плата (материнская плата) представляет собой модуль CV6886H-A, с применением микросхем eMMC : KLM8G1GETF и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
