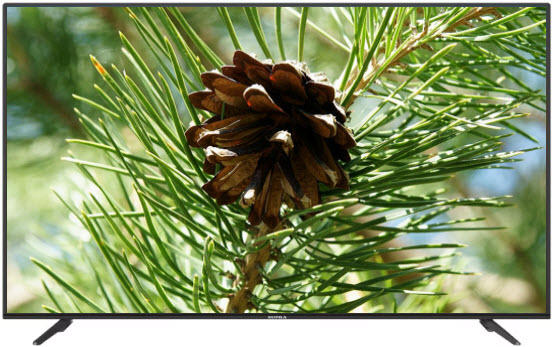

Supra STV-LC40ST2000F
LED-телевизор, 40" (102 см), 1920x1080, 2017 года
Состав телевизора STV-LC40ST2000F
| Шасси | TP.MS338E.PB803 |
|---|---|
| Main board | TP.MS338E.PB803 |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | V400HJ6-PE1 / Rev.C3 / C400F17-E61-C |
| T-CON | V400HJ6-PE1 pins51/8COF |
| Микросхемы T-CON | IN2812A |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | LB-C400F16-E60-C-C01-XRD1 |
| Микросхемы main board | CPU: MSD6A338, DVB: MSB102KT, eMMC: THGBMDG5D1LBAIL, SPI Flash: 25L4006E |
| ШИМ блока питания | PWM SOT23-6 & PFC |
| Ключи блока питания | TO-252 |
| ШИМ инвертора / драйвера | LD5530, AS358 |
| Ключи инвертора | TO-252 |
| Тюнер | NoName |
Уменьшение тока подсветки
Ограничение тока драйвера. TP.MS338E.PB803, LD5530. Общая информация
Чтобы уменьшить ток подсветки, в телевизорах с платой TP.MS338E.PB803, можно удалить один или два резистора в датчике тока (сборка из пяти резисторов рядом с электролитическим конденсатором EB303) на плате TP.MS338E.PB803. Сопротивление сборки из параллельно соединённых резисторов увеличится, а ток подсветки пропорционально уменьшится.
Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор.
Типовые неисправности
Возможные проявления дефектов
- Телевизор SUPRA STV-LC40ST2000F не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В этом случае неисправным может быть основной Импульсный Источник Питания — преобразователя напряжения сети AC/DC,
элементы которого расположены на основной плате main board TP.MS338E.PB803.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (TO-252) и выпрямительные диоды.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6 & PFC, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы TP.MS338E.PB803 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: MSD6A338, DVB: MSB102KT, eMMC: THGBMDG5D1LBAIL, SPI Flash: 25L4006E требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера NoName. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта SUPRA STV-LC40ST2000F не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board TP.MS338E.PB803
Плата TP.MS338E.PB803 от производителя CVTE Dream-Future. Процессор Mstar MSD6A338SXE, 32 бит, 2 ядра Dual core A7 1.5GHz, питание ядра 1.0 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в eMMC 4GB/8GB KLM4G1FEPD / KLM8G1GETF. Эта плата стоит ещё в 18 телевизорах, для неё есть 1 прошивка от других моделей.
Внешний вид main board TP.MS338E.PB803 показан на рисунке ниже:
Схемы и сервис-мануалы
Характеристики Supra STV-LC40ST2000F
LCD, LED, 40", 1920x1080, 1080p Full HD, мощность звука 16 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже, последняя цена 18 500
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 300 кд/м2 |
| Динамическая контрастность | 120000:1 |
| Угол обзора | 178° |
| Время отклика | 7 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Android |
| Wi-Fi | есть |
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, VGA, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi |
|---|
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 906x572x196 мм |
| Размеры без подставки | 906x520x87 мм |
| Крепление на стену | Крепление к стене VESA 300×300 мм |
Другие модели на шасси TP.MS338E.PB803
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Supra STV-LC40ST2000F
LED-телевизоры SUPRA, реализуемые на российском рынке, изготовлены на калининградских предприятиях модульной сборки.
Покупательский спрос поддерживается весьма доступной ценой, прошлой популярностью бренда и современным дизайном.
Техническое описание
LED-телевизор SUPRA STV-LC40ST2000F с ЖК-дисплеем C400F17-E61-C, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 120000:1 достигается специальным контролем работы светодиодов в зависимости от освещённости участков в сюжете. В LED-панели используется прямая подсветка пикселей с задним расположением светодиодов - Direct LED.
Матрица C400F17-E61-C и программное обеспечение платы main board TP.MS338E.PB803 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
STV-LC40ST2000F имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Android. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, VGA, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания в составе main board.
Габаритные размеры: с подставкой 906x572x196 мм, без подставки 906x520x87 мм.
Внимание! Панель C400F17-E61-C LED-телевизора SUPRA STV-LC40ST2000F является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SUPRA STV-LC40ST2000F
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SUPRA STV-LC40ST2000F не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SUPRA STV-LC40ST2000F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SUPRA STV-LC40ST2000F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SUPRA STV-LC40ST2000F требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели C400F17-E61-C. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SUPRA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
