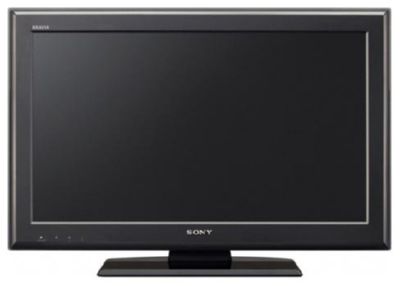

Sony KLV-37S550A
ЖК-телевизор с лампами CCFL, 37" (94 см), 1366x768, 2009 года
Состав телевизора KLV-37S550A
| Шасси | EX2T |
|---|---|
| Main board | BT22T A1707715B |
| Блок питания | 3H267W-2 G4T |
| Матрица (панель) | T370XW02 v.c |
| T-CON | T370XW02 37T03-C04 AUO pins30/80+80 |
| Микросхемы T-CON | AUO-11404, TPS65161, AS15 |
| Инвертор / LED-драйвер | VIT71865.50 vit71861.50 LOGAH rev3 |
| Планки подсветки | CCFL |
| Микросхемы main board | TDA15420E/N1C00, MB90F334APMCGE1, CXB1444R-T6 |
| ШИМ блока питания | A6079 (7), SSC9503 (16) |
| ШИМ инвертора / драйвера | OZ964GN |
| Ключи инвертора | P2504BDG |
| Тюнер | TEQE3-L02A |
| Пульт ДУ | RM-GA016 |
Типовые неисправности
Ремонт телевизора SONY KLV-37S550A начинать целесообразно с внешнего осмотра всех составляющих его элементов, как внутренних электронных компонентов, так и внешних. Осмотру подлежат так же и корпусные элементы, кнопки управления, экран, разъёмы и шнуры. Любые внешние повреждения иногда могут подсказать ремонтнику дальнейшие действия по определению неисправности телевизора и локализации дефекта. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
В случае, когда KLV-37S550A не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятнее всего в данном случае неисправен модуль питания 3H267W-2 G4T.
В таком случае прежде всего необходимо проверить предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор N-FET преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера A6079 (7) SSC9503 (16) так же может быть причиной пробоя силового ключа преобразователя.
Если в модуле питания используется активная схема ККМ (контроль коэффициента мощности), поиск неисправности несколько усложняется.
Если у SONY KLV-37S550A нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.
В таких случаях следует соблюдать особую осторожность при диагностике, а после завершения всех ремонтных работ необходимо обязательно восстановить цепи и работоспособность защиты инвертора для дальнейшей безопасной эксплуатации телевизора.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Владельцам и пользователям телевизора SONY KLV-37S550A необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board
Внешний вид main board BT22T показан на рисунке ниже:
BT22T может применяться в телевизорах:
SONY KLV-22S570A (Panel T216XW01), SONY KLV-26S550A (Panel T260XW02 V.Q), SONY KLV-37S550A (Panel T370XW02 v.c).
Схемы и сервис-мануалы
- Service Manual 2009, 72 стр., 19,6 МБ
Характеристики Sony KLV-37S550A
ЖК, 37", 1366x768, 720p HD, картинка в картинке, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 37" (94 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Контрастность | 3000:1 |
| Динамическая контрастность | 30000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, компонентный, VGA, HDMI x2 |
|---|---|
| Выходы | AV |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 927x627x259 мм |
| Размеры без подставки | 927x574x103 мм |
| Вес | с подставкой: 16.1 кг; без подставки: 14.3 кг |
| Крепление на стену | есть |
| Потребление от сети | 181 Вт |
Другие модели на шасси EX2T
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KLV-37S550A
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KLV-37S550A с ЖК-дисплеем T370XW02, размером по диагонали 37" (94 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 3000:1. Динамическая контрастность 30000:1 достигается специальным контролем работы подсветки.
Матрица T370XW02 и программное обеспечение основной платы main board 1-878-659-11 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность звуковой акустической системы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, компонентный, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 181 Вт. Блок питания 3H267W-2.
Габаритные размеры: с подставкой 927x627x259 мм, без подставки 927x574x103 мм.
Масса телевизора: с подставкой: 16.1 кг, без подставки: 14.3 кг.
Внимание! Панель T370XW02 V.C LCD-телевизора SONY KLV-37S550A является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KLV-37S550A
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KLV-37S550A не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KLV-37S550A не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KLV-37S550A завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KLV-37S550A является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели T370XW02 V.C. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
