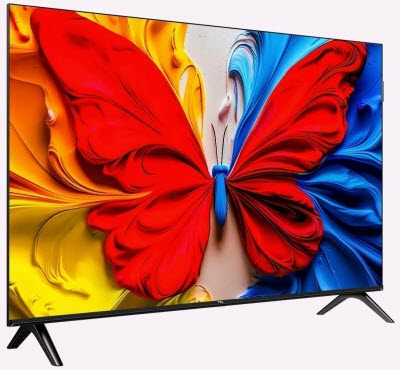

Ремонт телевизора TCL 43S5K
TCL LED
Model: 43S5K
Chassis/Version: MT21TB MT9221
Panel: PT430CT05-1 / LVF430HKDX COF
T-CON: PT430CT05-1 XR-1 Mini LVDS 68 pins Connector
LED driver (backlight): integrated into MainBoard
PWM LED driver: TSOP-16
MOSFET LED driver: 1507AK
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: NCE70T540K
MainBoard: TPD.MT9221T.PB771 (T) 40-MT21TB-MPC2HG
IC MainBoard: CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор TCL 43S5K не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Неисправность в подобных случаях следует искать в элементах источника питания — преобразователя сетевого
напряжения (AC/DC), который находится на основной плате MainBoard TPD.MT9221T.PB771.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (NCE70T540K) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Нередко в таких случаях отсутствует подсветка LED-панели.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы TPD.MT9221T.PB771 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Неисправность тюнера DVBT/T2/C & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание пользователям! Самостоятельный ремонт телевизора TCL 43S5K без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Скачать: Service manual and schematic diagram TCL 32S5400AF Chassis 40-MT21X9-MPB2HG SoC MT9216 FHD Mini LVDS. |
Дополнительно по ремонту MainBoard
Плата TPD.MT9221T.PB771 от производителя CVTE Dream-Future.
Процессор MT9216 от MediaTek.
64-bit SoC MediaTek MT9216 имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP4.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.

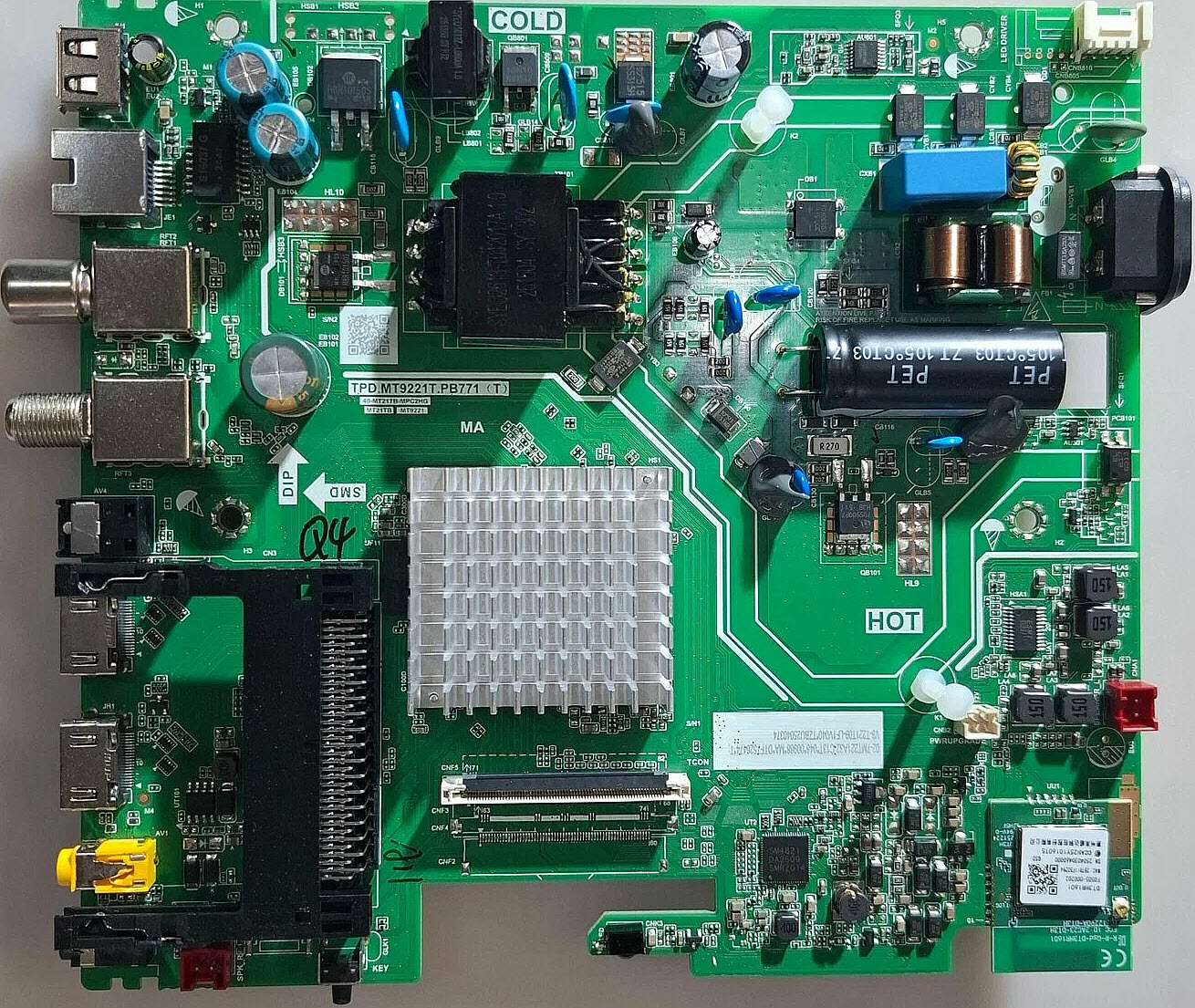

Внешний вид MainBoard TPD.MT9221T.PB771 показан на рисунке ниже:
Основные особенности устройства TCL 43S5K:
Установлена матрица (LED-панель) PT430CT05-1 / LVF430HKDX COF.
В управлении матрицей используется Тайминг-Контроллер (T-CON) PT430CT05-1.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TPD.MT9221T.PB771, управляется ШИМ-контроллером TSOP-16. В качестве силовых элементов LED-драйвера применяются ключи типа 1507AK.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа NCE70T540K.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9221T.PB771, с применением микросхем CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT430CT05-1
Начало производства: 2023
Brand: HKC
Model: PT430CT05-1
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1920×1080(RGB), FHD 51PPI
Active Area: 940.896(W)×529.254(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Horizontal Stripe
Panel Weight: 1.54.Kgs
Luminance: 0 cd/m²
Contrast: 3000 : 1 (Typ.)
Work Mode: FSA, Normally Black, Transmissive
Driver IC: list Built-in COF 2 source chips
Signal Type: Mini LVDS , 68 pins Connector
Backlight: No B/L
