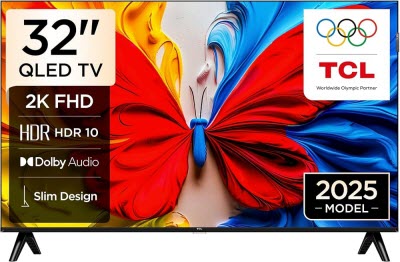

TCL 32S5K

Ток подсветки. TPD.MT9221T.PB771, OB3365VP. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9221T.PB771 и микросхемой LED-драйвера OB3365VP в позиции AU601, можно увеличить общее сопротивление резисторов от вывода 6 (ISET) микросхемы OB3365VP на корпус. Тогда возрастёт напряжение на управляющем выводе ISET, а ток в светодиодах подсветки уменьшится.

Возможные проявления дефектов

- Телевизор TCL 32S5K не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

В данном случае в первую очередь следует проверить работоспособность основного источника питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате main board TPD.MT9221T.PB771. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (NCE70T540K) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а также в отрицательной обратной связи стабилизации. Микросхемы ШИМ (PWM) DC-DC SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Как правило, в таких случаях отсутствует подсветка дисплея. Причиной тому может быть обрыв в цепи светодиодов 32HR332M10N02 V3 32S11 PRO, либо проблема в стабилизации их питания.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

При попытках ремонта материнской платы TPD.MT9221T.PB771 следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление или замену программного обеспечения (ПО). В случаях попыток ремонта платы MB (SSB) необходимо проверить исправность её элементов - CPU: MT9216AAATCB, eMMC: KLM8G1GETF-B041, Audio: AD82111, которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (диагностируется прогревом).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2 & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Также необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Владельцам и пользователям телевизора TCL 32S5K следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
