Ремонт телевизора SONY KLV-22BX301

Техническое описание и состав телевизора SONY KLV-22BX301, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SONY KLV-22BX301
SONY KLV-22BX301

SONY
Model: KLV-22BX301

Chassis/Version: AZ1A_5-2

Panel: 22 inch

Inverter (backlight): GD1 APS-259/AU(CH)

PWM Inverter: OZ9972

MOSFET Inverter: SP8K4

Trans Inverter: T985 N9K2

Power Supply (PSU): GD1 APS-259/AU

PWM Power: FA5571

MOSFET Power: 10N80

MainBoard: BAA board

IC MainBoard: MT5388GFMG , TPA3110D2 , 95503 0E32

Тuner: TEQE8-L01A

Control: RM-GA019

Общие рекомендации по ремонту TV LCD LCD

Ремонт SONY KLV-22BX301 необходимо начинать с диагностики неисправности и внимательного осмотра внешних и внутренних его компонентов, в том числе и корпусных. Иногда только по некоторым признакам можно определить дальнейшее направление локализации неисправности. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания APS-259/au GD1 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, но это случается гораздо реже. При диагностике и ремонте блока питания APS-259/au GD1 необходимо прежде всего проверить предохранитель, а при его обрыве следует проверить силовой ключ 10N80 и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ FE5571 от производителя.
Диагностика модулей питания с Корректором Коэффициента Мощности (ККМ) несколько более сложна и требует более детального подхода.

Иногда у телевизора SONY KLV-22BX301 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

Диагностика и ремонт материнской платы BAA осуществляется проверкой работоспособности стабилизаторов питания или обновлением программного обеспечения (ПО). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - MT5388GFMG , TPA3110D2 , 95503 0E32 и, вышедшие из строя чипы заменить на новые.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TEQE8-L01A. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KLV-22BX301 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!


Скачать: Service manual and schematic diagram Sony KLV-22BX300, KLV-26BX300, KLV-32BX300, KLV-40BX400 Chassis AZ1-A (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BAA показан на рисунке ниже:

BAA

BAA может применяться в телевизорах:

SONY KLV-22BX300 (Panel T216XW01 V.3), SONY KLV-22BX301 (Panel 22 дюйма), SONY KLV-26BX301 (Panel V260B3-L05 Rev.C1), SONY KLV-26NX400 (Panel V260B3-L05 Rev.C1), SONY KLV-32BX300 (Panel LTY320AP04), SONY KLV-32BX301 (Panel LTY320AP05 006), SONY KLV-32NX500 (Panel T315HW04 V.0), SONY KLV-40BX400 (Panel LTZ400HM01 A13), SONY KLV-40BX401 (Panel LTY400HM01 A05 ), SONY KLV-32EX300 (Panel LTY320AP04), SONY KLV-40NX500 (Panel T400HW03 v.0).

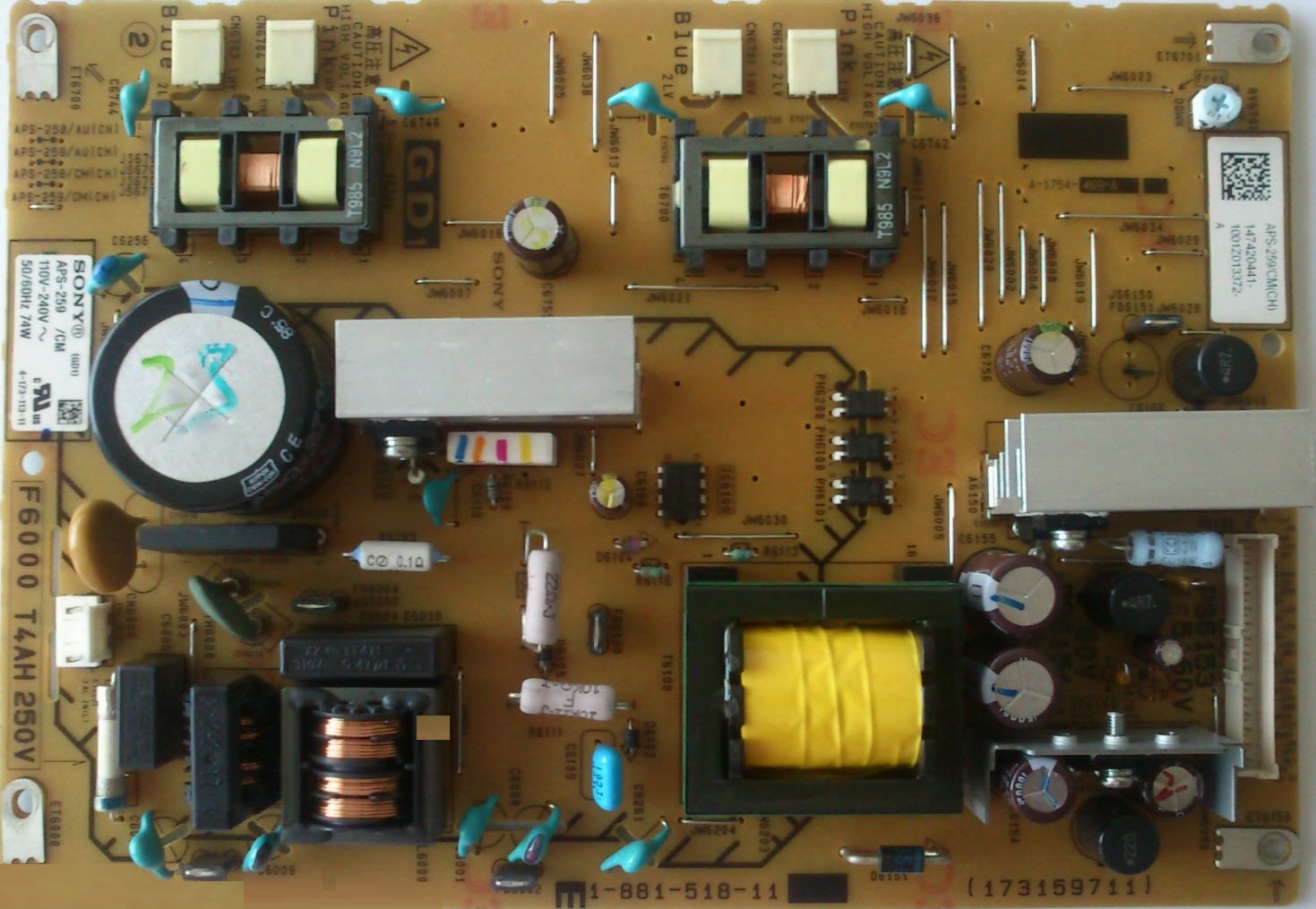

Внешний вид блока питания

Основные особенности устройства SONY KLV-22BX301:

Установлена матрица (LCD-панель) 22 дюйма.
Для питания ламп подсветки применяется инвертор GD1, управляется ШИМ-контроллером OZ9972. В преобразователе инвертора установлен трансформатор T985 N9K2. В качестве силовых элементов инвертора применяются ключи типа SP8K4.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KLV-22BX301 осуществляет модуль питания GD1, либо его аналоги c использованием микросхем FA5571 и силовых ключей типа 10N80.
MainBoard - основная плата (материнская плата) представляет собой модуль BAA, с применением микросхем MT5388GFMG , TPA3110D2 , 95503 0E32 и других.
Тюнер TEQE8-L01A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
