Sony KDL-46S2530
ЖК-телевизор с лампами CCFL, 46" (117 см), 1366x768, 2006 года
Состав телевизора KDL-46S2530
| Шасси | WAX2T |
|---|---|
| Main board | 1-869-850-15 1-869-656-21 1-871-991-21 |
| Блок питания | 1-871-504-12 |
| Матрица (панель) | LTY460WT-LH3 |
| T-CON | 460WSC4LV2.3 |
| Инвертор / LED-драйвер | PCB2698, PCB2699, PCB2700, PCB2701 (CSN307-00 и CSN307-10) |
| Микросхемы main board | MB91305 BD9775FV CXD9199CG |
| ШИМ блока питания | CXD9841P, MIP2H2, FA5501AN (PFC) |
| ШИМ инвертора / драйвера | BD9886FV, LM2903 |
| Ключи инвертора | RSS065N06 |
| Тюнер | 1-869-657-12 |
Типовые неисправности
Ремонт телевизора SONY KDL-46S2530 разумно начать с внимательного внешнего осмотра прежде чем перейти к диагностике неисправности. Целесообразно при этом внимательно внутренние и внешние компоненты. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
При неисправности модуля питания 1-871-504-12, внешние проявления могут быть различными, например, SONY KDL-46S2530 не включается совсем и нет никакой индикации контрольных лампочек на передней панели.
Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.
Если у SONY KDL-46S2530 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
Ремонт инвертора PCB2698, PCB2699, PCB2700, PCB2701 (CSN307-00 и CSN307-10) затруднителен тем, что при любой неисправности или нештатной ситуации, даже при неравномерном износе ламп, срабатывает защита, которая выключает его в целях противопожарной безопасности. Диагностика становится невозможной и требуется отключить защиту.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.
Ремонт материнской платы 1-871-991-21 1-869-657-12 FEE 1-869-656-21 1-869-656-12 AV Board 1-869-850-15 необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KDL-46S2530 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
Main board 1-869-850-15
Плата 1-869-850-15 от производителя Sony Corporation. Процессор Fujitsu MB91305 32-bit RISC architecture, питание ядра 3.3 В.
Внешний вид main board 1-869-850-15 показан на рисунке ниже:
1-869-850-15 может применяться в телевизорах:
SONY KDL-26S2010 (Panel LTY260W2-L1), SONY KDL-32S2000 (Panel LTZ320WS-L05), SONY KDL-40S2530 (Panel LTY400WT-LH1), SONY KDL-46S2530 (Panel LTY460WT-LH3).

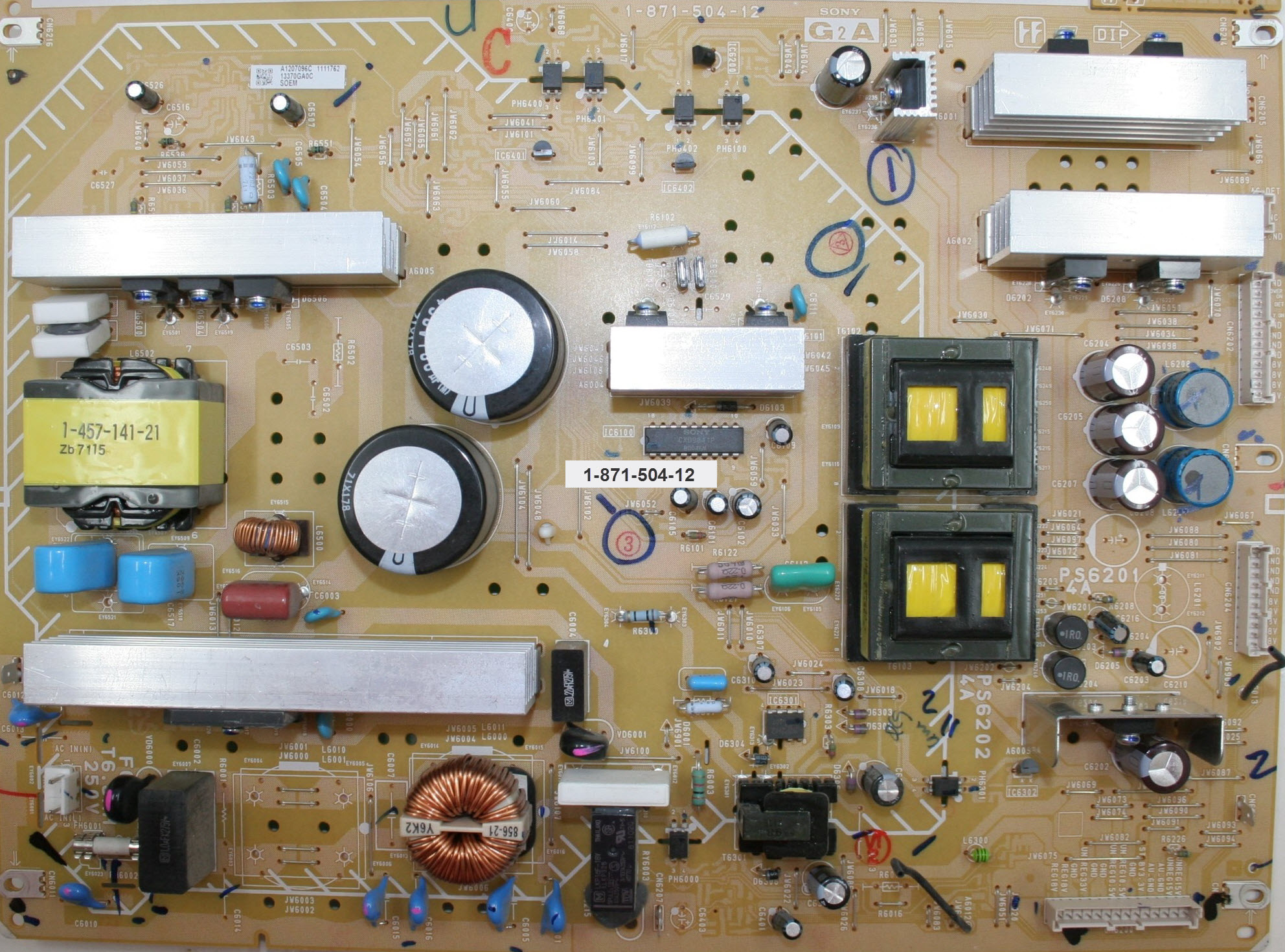

Блок питания 1-871-504-12
Этот блок питания стоит ещё в 4 телевизорах.
1-871-504-12:
Схемы и сервис-мануалы
- Service Manual 2007, 102 стр., 9,0 МБ
Характеристики Sony KDL-46S2530
ЖК, 46", 1366x768, 720p HD, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 46" (117 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 500 кд/м2 |
| Контрастность | 1300:1 |
| Динамическая контрастность | 5000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1120x805x334 мм |
| Размеры без подставки | 1120x755x116 мм |
| Вес | 34 кг |
| Крепление на стену | есть |
| Потребление от сети | 249 Вт |
Другие модели на шасси WAX2T
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-46S2530
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-46S2530 с ЖК-дисплеем LTY460WT-LH3, размером по диагонали 46" (117 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1300:1. Динамическая контрастность 5000:1 достигается специальным контролем работы подсветки.
Матрица LTY460WT-LH3 и программное обеспечение основной платы main board 1-869-850-15 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 249 Вт. Блок питания 1-871-504-12.
Габаритные размеры: с подставкой 1120x805x334 мм, без подставки 1120x755x116 мм.
Масса телевизора: 34 кг.
Внимание! Панель LTY460WT-LH3 LCD-телевизора SONY KDL-46S2530 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-46S2530
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-46S2530 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-46S2530 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-46S2530 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-46S2530 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTY460WT-LH3. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
