Sony KDL-40V2500
ЖК-телевизор с лампами CCFL, 40" (102 см), 1366x768, 2006 года
Состав телевизора KDL-40V2500
| Шасси | WAX2T |
|---|---|
| Main board | 1-871-991-21 |
| Блок питания | 1-871-504-11 - A1207096B |
| Матрица (панель) | 720p HD |
| Инвертор / LED-драйвер | PCB2676 - A06-126268 G & PCB2677 - A06-126269 |
| Микросхемы main board | CPU: MB91305, NAND: HYNIX HY27US08281A, CFE-050-FEE-08, NEC D61123F1 100 |
| ШИМ блока питания | A1207096A CXD9841P, MIP2H2, FA5501AN (PFC) |
| Тюнер | BDT-HF441Z 8-597-598-00 CFE-050-TUE-08 1-869-657-12 |
Типовые неисправности
Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.
Неисправность блока питания часто проявляется банально - телевизор не включается, не издаёт никаких звуков, не светит и не мигает никакими индикаторами.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Если у телевизора SONY KDL-40V2500 нет изображения, а звук есть, неисправность следует убедиться в исправности преобразователя питания ламп подсветки (инверторе). Так же необходимо проверить электролитические конденсаторы фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR. При диагностике неисправности инвертора с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.
На материнской плате 1-871-991-21, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты CPU: NEC D61123F1 100, NAND: HYNIX HY27US08281A; CFE-050-FEE-08 1-869-656-21. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BDT-HF441Z 8-597-598-00 CFE-050-TUE-08 1-869-657-12 и обновить ПО.
Внимание! Пользователям и владельцам телевизоров KDL-40V2500, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board 1-871-991-21
Плата 1-871-991-21 от производителя Sony Corporation. Процессор Fujitsu MB91305 32-bit RISC architecture, питание ядра 3.3 В.
Внешний вид main board 1-871-991-21 показан на рисунке ниже:
1-871-991-21 может применяться в телевизорах:
SONY KDL-46S2530 (Panel LTY460WT-LH3), SONY KDL-40V2500 (Panel 720p HD).
Блок питания 1-871-504-11
Этот блок питания стоит ещё в 2 телевизорах.

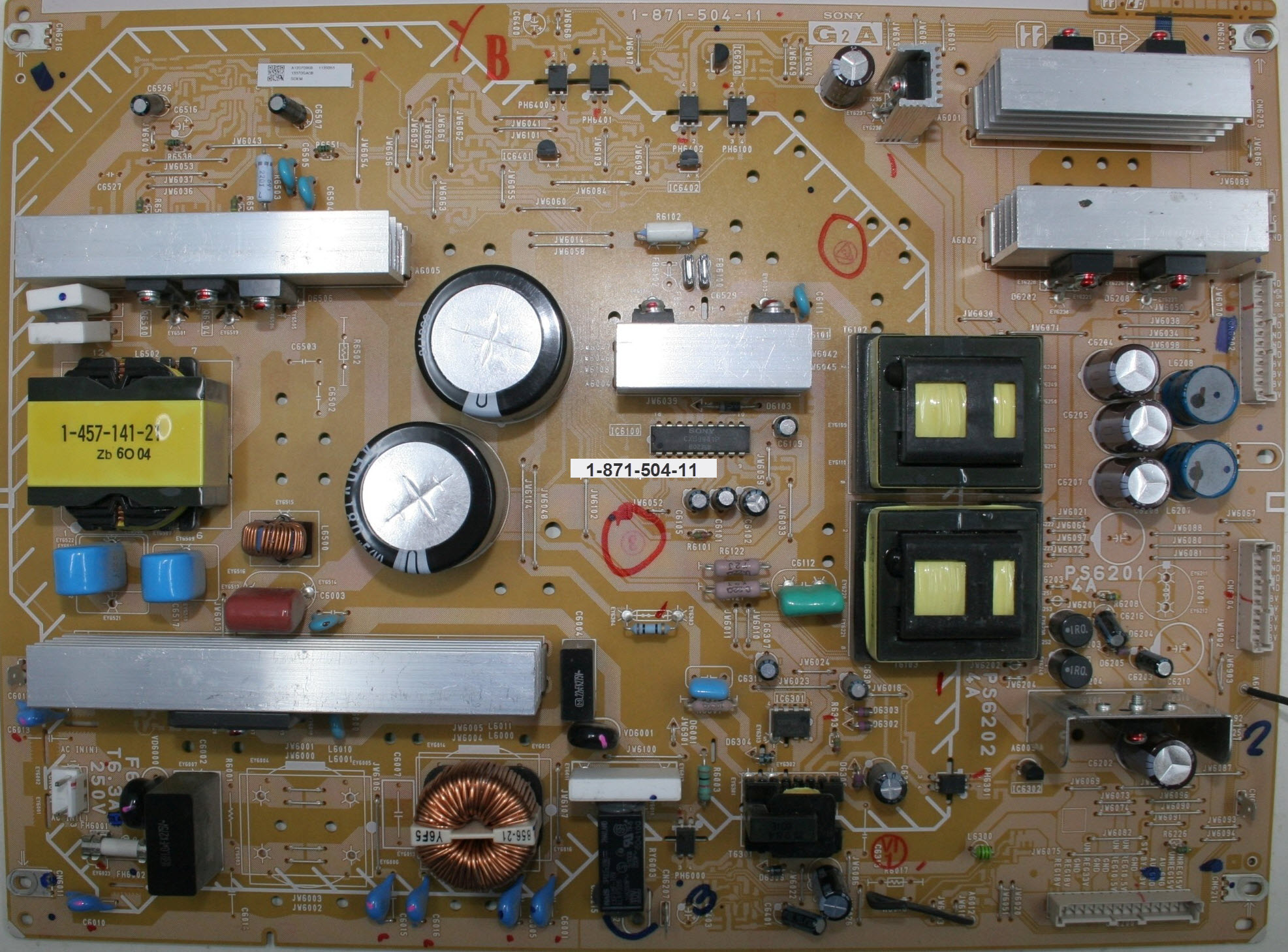

1-871-504-11:
Схемы и сервис-мануалы
- Service Manual 2006, 88 стр., 18,9 МБ
- Service Manual with Schematic Diagram 100 стр., 9,4 МБ
Характеристики Sony KDL-40V2500
ЖК, 40", 1366x768, 720p HD, мощность звука 20 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 1300:1 |
| Динамическая контрастность | 5000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x3, аудио x7, S-Video x2, компонентный x2, VGA |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | темно-серебристый |
|---|---|
| Размеры с подставкой | 988x716x226 мм |
| Размеры без подставки | 988x653x106 мм |
| Вес | с подставкой: 24 кг; без подставки: 19.5 кг |
| Крепление на стену | есть |
| Потребление от сети | 180 Вт |
Другие модели на шасси WAX2T
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-40V2500
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-40V2500 с ЖК-дисплеем, размером по диагонали 40" (102 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1300:1. Динамическая контрастность 5000:1 достигается специальным контролем работы подсветки.
Конструкция и технические возможности телевизора обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность звуковой акустической системы 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x3, аудио x7, S-Video x2, компонентный x2, VGA. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 180 Вт.
Габаритные размеры: с подставкой 988x716x226 мм, без подставки 988x653x106 мм.
Масса телевизора: с подставкой: 24 кг, без подставки: 19.5 кг.
Внимание! Панель LCD-телевизора SONY KDL-40V2500 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-40V2500
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-40V2500 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-40V2500 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-40V2500 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-40V2500 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
