Sony KDL-32P2520
ЖК-телевизор с лампами CCFL, 32" (81 см), 1366x768, 2006 года
Состав телевизора KDL-32P2520
| Шасси | SE-1 |
|---|---|
| Main board | 1-872-686-11 BDTR2, A-1242-773-A |
| Блок питания | 1-870-685-21 A-1189-415-A G1 CMKI-81X |
| Матрица (панель) | T315XW02 V.1. |
| T-CON | T315XO2 V0 ,05A30-1A |
| Инвертор / LED-драйвер | DARF 4H.V0708.401 6ламп DARFON 4H.V0708.401/C |
| Микросхемы main board | CXD1968R-T6, UPD61123F1-100-KA3-A, HY27US08281, EDD1216AATA-6B-E |
| ШИМ блока питания | LM324DG, LM393, MCZ3001DB (18) = CXD9841P , STR-A6169 (8) |
| Ключи блока питания | 2SK3469 |
| ШИМ инвертора / драйвера | OZ964SN |
| Ключи инвертора | P5504EDG NICOS |
Типовые неисправности
Диагностику неисправности телевизора SONY KDL-32P2520, как и всех других, целесообразно начинать с внешнего осмотра возможных изменений, как внешних, так и внутренних элементов. Любые внешние повреждения иногда могут подсказать ремонтнику дальнейшие действия по определению неисправности телевизора и локализации дефекта. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
Иногда телевизор SONY KDL-32P2520 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания G1 A-1189-415-A CMKI-81X.
В таком случае прежде всего необходимо проверить предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор N-FET преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ LM324DG, LM393, MCZ3001DB (18) , STR-A6169 (8) от производителя.
Несколько сложнее искать неисправность в преобразователе модуля питания с активным ККМ (корректором коэффициента мощности).
Если у SONY KDL-32P2520 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Диагностика инвертора DARF 4H.V0708.401 6ламп DARFON 4H.V0708.401/C может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
Ремонт или диагностика материнской платы BDTR2, A-1242-773-A, p/n 1-872-686-11 необходимо начать с проверки стабилизаторов питания. При необходимости, следует обновить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - UPD61123F1-100-KA3-A HY27US08281 EDD1216AATA-6B-E на новые или заведомо исправные.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 1-872-686-11
Плата 1-872-686-11 от производителя Sony Corporation. Процессор Sony CXD9901R (VCT6973G), питание ядра 3.3 & 1.8 В. Оперативная память EDD1216AATA, отдельные микросхемы. Прошивка хранится в Nand Flash HY27US08281A.
Внешний вид main board 1-872-686-11 показан на рисунке ниже:
1-872-686-11 может применяться в телевизорах:
SONY KDL-26P2530 (Panel T315XW02 V1), SONY KDL-32P2520 (Panel T315XW02 V.1.), SONY KDL-32P2530 (Panel T315XW02 V.1), SONY KDL-40P2530 (Panel LTA400WT-L05 1-802-386-21), SONY KDL-40U2520 (Panel LTA400WT-L05), SONY KDL-40U2530K (Panel LTA400WT-L05).
Блок питания 1-870-685-21
Этот блок питания стоит ещё в 2 телевизорах.

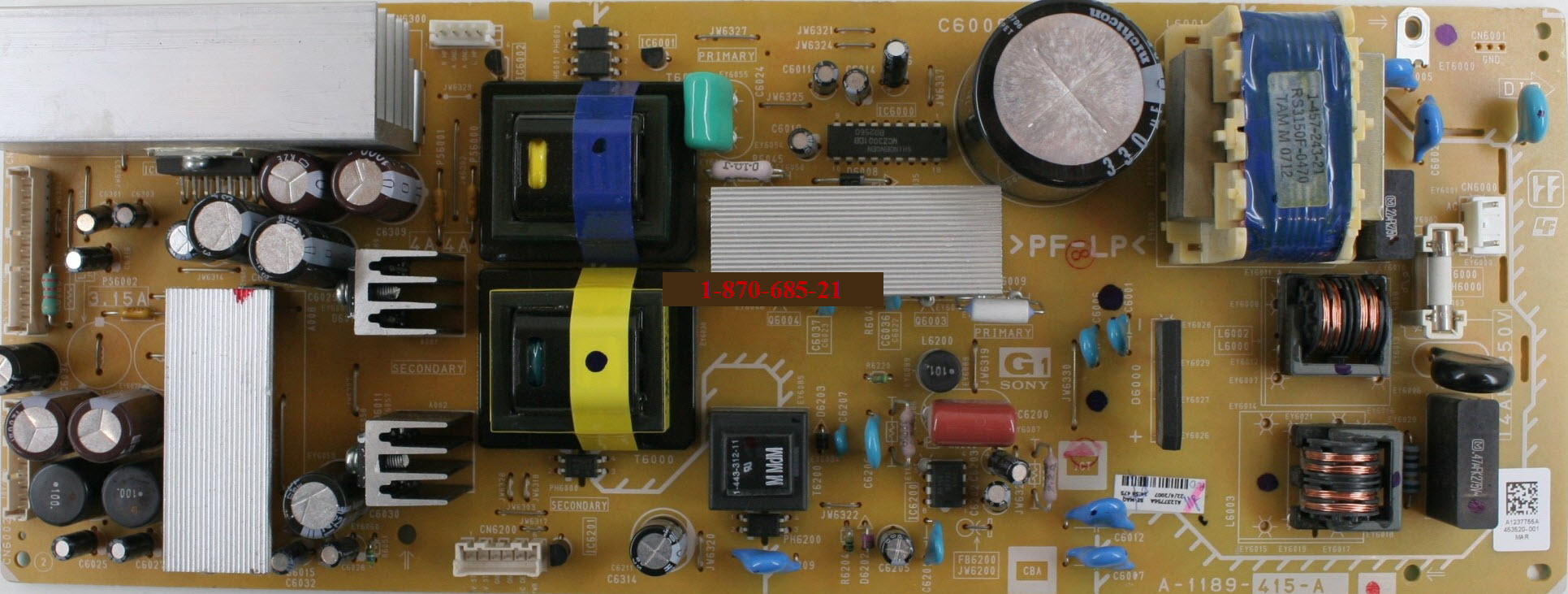

1-870-685-21:
Схемы и сервис-мануалы
- Схема блока питания Power supply 2 стр., 909 КБ
- Service Manual 2007, 86 стр., 7,9 МБ
Схема блока питания 1-870-685-21.
Характеристики Sony KDL-32P2520
ЖК, 32", 1366x768, 720p HD, картинка в картинке, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 1200:1 |
| Динамическая контрастность | 5000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | серебристый |
|---|---|
| Вес | 16 кг |
| Крепление на стену | есть |
| Потребление от сети | 115 Вт |
Другие модели на шасси SE-1
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-32P2520
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-32P2520 с ЖК-дисплеем T315XW02, размером по диагонали 32" (81 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1200:1. Динамическая контрастность 5000:1 достигается специальным контролем работы подсветки.
Матрица T315XW02 и программное обеспечение основной платы main board 1-872-686-12 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 115 Вт. Блок питания 1-870-685-21.
Габаритные размеры: 797x580x220 мм.
Масса телевизора: 16 кг.
Внимание! Панель T315XW02 V1 LCD-телевизора SONY KDL-32P2520 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-32P2520
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-32P2520 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-32P2520 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-32P2520 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-32P2520 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели T315XW02 V1. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
