Sony KDL-20S2000
ЖК-телевизор с лампами CCFL, 20", 1366x768, 2006 года
Состав телевизора KDL-20S2000
| Шасси | SE-1 |
|---|---|
| Main board | 1-870-688-13 + 1-870-681-11 |
| Блок питания | 1-870-636-11 - 1-727-578-11 - A-1189-417-A G3 |
| Матрица (панель) | V201B1-L01 |
| T-CON | V201B1-C |
| Инвертор / LED-драйвер | PWB-IV55194T/B3-E-LF Sumida 6 ламп |
| Микросхемы main board | VCT6973G, 24C32, TDA9974AHS/8/12, UPD61123F1, HY27US08281A |
| ШИМ блока питания | MCZ3001DB, STR-A6169 |
| Ключи блока питания | 2SK3469 |
| ШИМ инвертора / драйвера | BD9884FV |
| Ключи инвертора | 4541C |
| Тюнер | BTP-HC401 1-870-681-11 - 1-727-575-11 |
Типовые неисправности
Как и всякий другой телевизор, SONY KDL-20S2000 начинать ремонтировать целесообразно с внешнего осмотра на предмет видимых изменений внешних и внутренних элементов. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
Неисправности модуля питания A-1194-498-A могут выражаться по разному, например, SONY KDL-20S2000 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности.
Диагностику и ремонт общего блока питания в таком случае всегда следует начинать с проверки сетевого предохранителя. При его обрыве целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя и ключевой транзистор .
Причины пробоя силового ключа обратноходового преобразователя модуля питания могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
Если в модуле питания используется активная схема ККМ (контроль коэффициента мощности), поиск неисправности несколько усложняется.
Если у SONY KDL-20S2000 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
Часто попытки ремонта инвертора PWB-IV55194T/B3-E-LF Sumida 6 ламп затрудняется тем, что диагностика неисправности затруднена работой его защиты, которая предназначена для отключения инвертора в аварийных режимах - при разгерметизации ламп, обрывах или замыканиях в высоковольтных соединениях и других нештатных ситуациях. Блокировка защиты для локализации дефекта популярна среди ремонтников.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
Внимание владельцам! Попытки самостоятельного ремонта телевизора SONY KDL-20S2000 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 1-870-688-13
Плата 1-870-688-13 от производителя Sony Corporation. Процессор Micronas VCT6973G (CXD9901R) QFP-208, питание ядра 3.3 & 1.8 В. Оперативная память EDD1216AATA, отдельные микросхемы. Прошивка хранится в Nand Flash HY27US08281A.

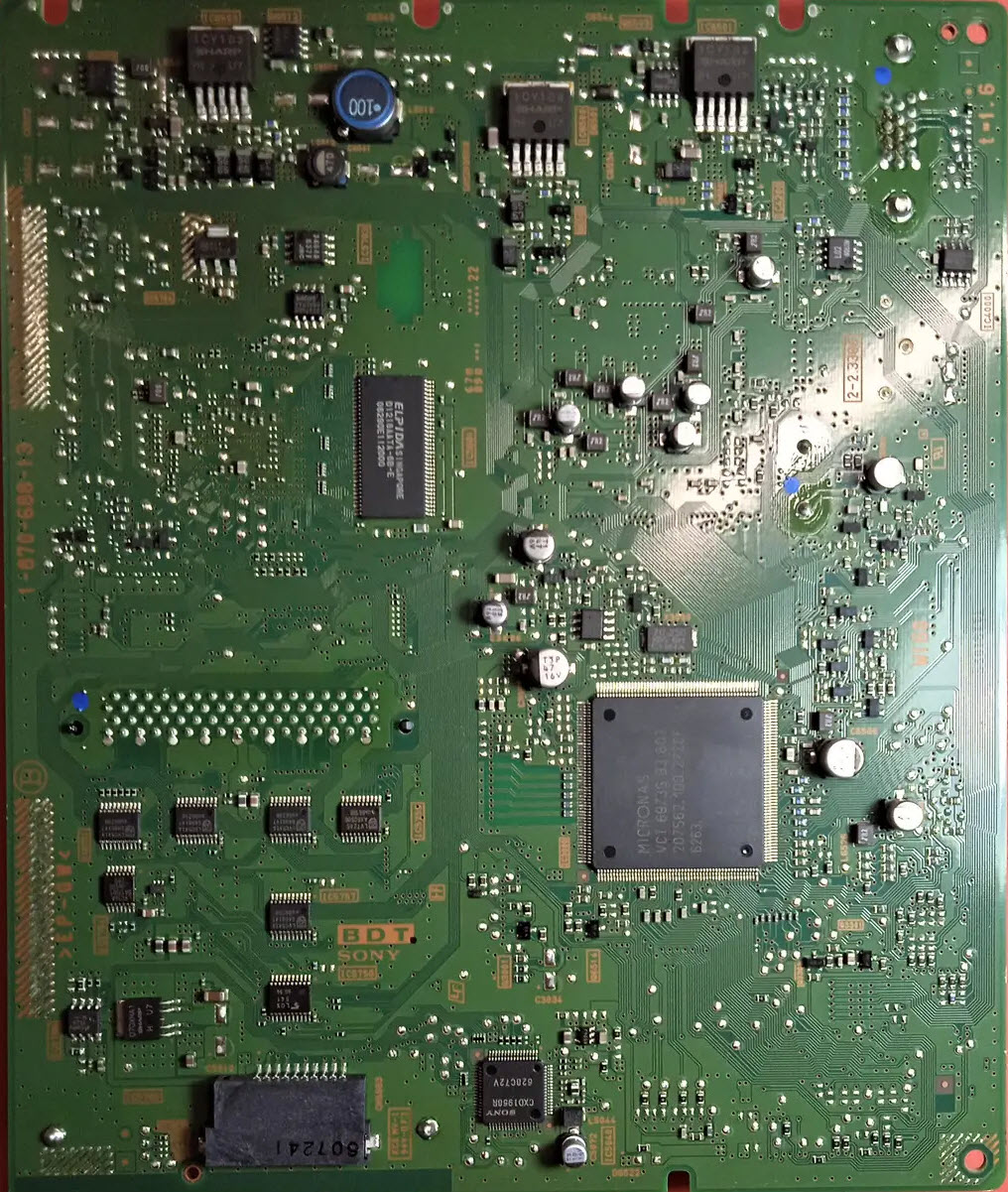

Внешний вид main board 1-870-688-13 показан на рисунке ниже:
1-870-688-13 может применяться в телевизорах:
SONY KDL-15G2000 (Panel CLAA150XP07Q), SONY KDL-20S2000 (Panel V201B1-L01), SONY KDL-26U2000 (Panel T260XM02 V6).
Блок питания 1-870-636-11
Этот блок питания стоит ещё в 2 телевизорах.
1-870-636-11:
Схемы и сервис-мануалы
- Service Manual 2006, 77 стр., 6,6 МБ
Характеристики Sony KDL-20S2000
ЖК, 20", 1366x768, 720p HD, картинка в картинке, мощность звука 10 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 20" |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 500 кд/м2 |
| Контрастность | 1200:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | темно-серебристый, светло-серебристый |
|---|---|
| Размеры с подставкой | 500x409x209 мм |
| Размеры без подставки | 500x371x99 мм |
| Вес | с подставкой: 7.3 кг; без подставки: 5.9 кг |
Другие модели на шасси SE-1
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-20S2000
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-20S2000 с ЖК-дисплеем V201B1-L01, размером по диагонали 20" формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1200:1.
Матрица V201B1-L01 и программное обеспечение основной платы main board 1-870-688-13 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 10 Вт (2x5Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания 1-870-636-11.
Габаритные размеры: с подставкой 500x409x209 мм, без подставки 500x371x99 мм.
Масса телевизора: с подставкой: 7.3 кг, без подставки: 5.9 кг.
Внимание! Панель V201B1-L01 LCD-телевизора SONY KDL-20S2000 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-20S2000
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-20S2000 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-20S2000 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-20S2000 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-20S2000 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели V201B1-L01. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
