Ремонт телевизора SAMSUNG UE49N5570AU

Техническое описание и состав телевизора SAMSUNG UE49N5570AU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE49N5570AU
LCD TV LED Smart UE49N5570AU | Год выпуска: 2018
Диагональ экрана: 48.5" (123 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Тип ЖК-панели: CY-NN049BGEV1V
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Вес телевизора: с подставкой: 14.6 кг
без подставки: 13 кг
Размеры: с подставкой 1105x721x297 мм
без подставки 1105x644x64 мм
Потребление от сети: 128 Вт
SAMSUNG UE49N5570AU

SAMSUNG LED
Model: UE49N5570AU

Chassis/Version: BA01

Panel: CY-NN049BGEV1V

LED backlight: BN61-15483A 2X38_3030C_D6T-2D1_19S2P

T-CON: 47-6021079 HV490FHB-N8A

LED driver (backlight): integrated into PSU

PWM LED driver: BD94062F SO-16

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00957A L49E5_NDY

PWM Power: PFC (SO-8), PWM (SO-16)

MOSFET Power: TO-252

MainBoard: BN41-02575B BN94-13025M

IC MainBoard: CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512

Тuner: BN40-00331B

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- SAMSUNG UE49N5570AU не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

В таких случаях неисправность следует искать в первую очередь в модуле питания BN44-00957A. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TO-252) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC (SO-8), PWM (SO-16), при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.

Нередко в таких случаях отсутствует подсветка LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-02575B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера BN40-00331B. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Следует помнить! Попытки самостоятельного ремонта телевизора SAMSUNG UE49N5570AU, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Скачивание файлов

Доработка после ремонта подсветки. CY-NN049BGEV1V, BN44-00957A и BD94062F. Информация от мастера.

Уменьшить ток подсветки с 230 mA до 180 mA - заменил резистор (датчик тока) R9873 1.4 Ohm на 2 Ohm на плате блока питания BN44-00957A.

Ограничение тока драйвера. BN44-00957A, BD94062F. Общая информация

Микросхема ШИМ-регулятор драйвера - BD94062F, токовый датчик - резистор R9873 1.4 Ohm.
Чтобы уменьшить ток подсветки, можно увеличить номинал датчика тока R9873, например с 1.4 до 2 Ohm.

Документ PDF BD94062F прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02575B показан на рисунке ниже:

BN41-02575B

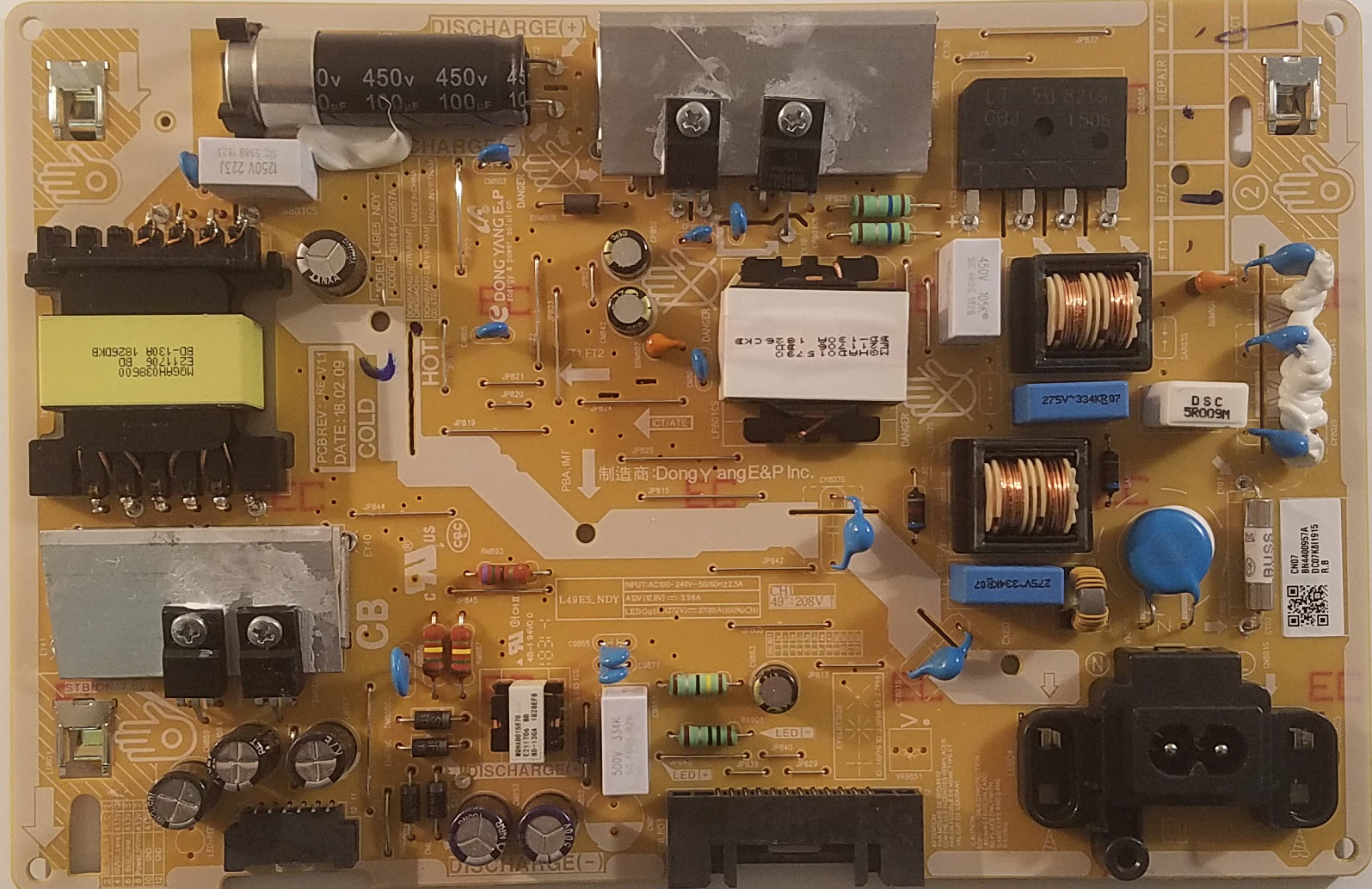

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE49N5570AU:

Установлена матрица (LED-панель) CY-NN049BGEV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 47-6021079.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD94062F SO-16. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE49N5570AU осуществляет модуль питания BN44-00957A, либо его аналоги c использованием микросхем PFC (SO-8), PWM (SO-16) и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02575B, с применением микросхем CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512 и других.
Тюнер BN40-00331B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
