Ремонт телевизора SAMSUNG UE32M5500AU

Техническое описание и состав телевизора SAMSUNG UE32M5500AU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE32M5500AU
LCD TV LED Smart UE32M5500AU | Год выпуска: 2017
Диагональ экрана: 31.5" (80 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Тип ЖК-панели: CY-KK032BGAV3V
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, WiDi, Miracast
Вес телевизора: с подставкой: 6.2 кг
без подставки: 9.5 кг
Размеры: с подставкой 730x488x208 мм
без подставки 730x434x55 мм
Потребление от сети: 65 Вт
SAMSUNG UE32M5500AU

SAMSUNG LED
Model: UE32M5500AU

Panel: CY-KK032BGAV1V

LED backlight: BN96-39513A V6EY_320SM0_LED42_R4

T-CON: T550HVN08.3 Ctrl BD 55T23-C0A (TX-5532T42C33)

LED driver (backlight): integrated into PSU

PWM LED driver: SM1251 8 pin

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00869B L32E1P_KPNV

PWM Power: PFC (so-8), PWM (so-16)

MOSFET Power: TO-252

MainBoard: BN41-02575B BN94-11891B

IC MainBoard: CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512

Тuner: N40-00331B

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- SAMSUNG UE32M5500AU не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

В некоторых из таких случаев неисправность обнаруживается в модуле питания BN44-00869B. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (TO-252) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC (so-8), PWM (so-16), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов), реже неисправным оказывается LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02575B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера N40-00331B. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG UE32M5500AU без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Доработка после ремонта подсветки. BN44-00869B. Информация от мастера.

Уменьшить ток подсветки с 710 mA до 590 mA - заменил оба резистора R9828, R9834 2.7 Ohm на 3.9 Ohm датчика тока в истоке силового ключа Step-Down драйвера на плате BN44-00869B.

Ограничение тока драйвера. BN44-00869B. Общая информация

Чтобы уменьшить ток подсветки, нужно пропорционально увеличить номиналы резисторов (R9828, R9834) в датчике тока силового ключа Step-Down преобразователя драйвера в блоке питания BN44-00869B. Можно удалить один из этих резисторов, тогда ток уменьшится вдвое.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02575B показан на рисунке ниже:

BN41-02575B

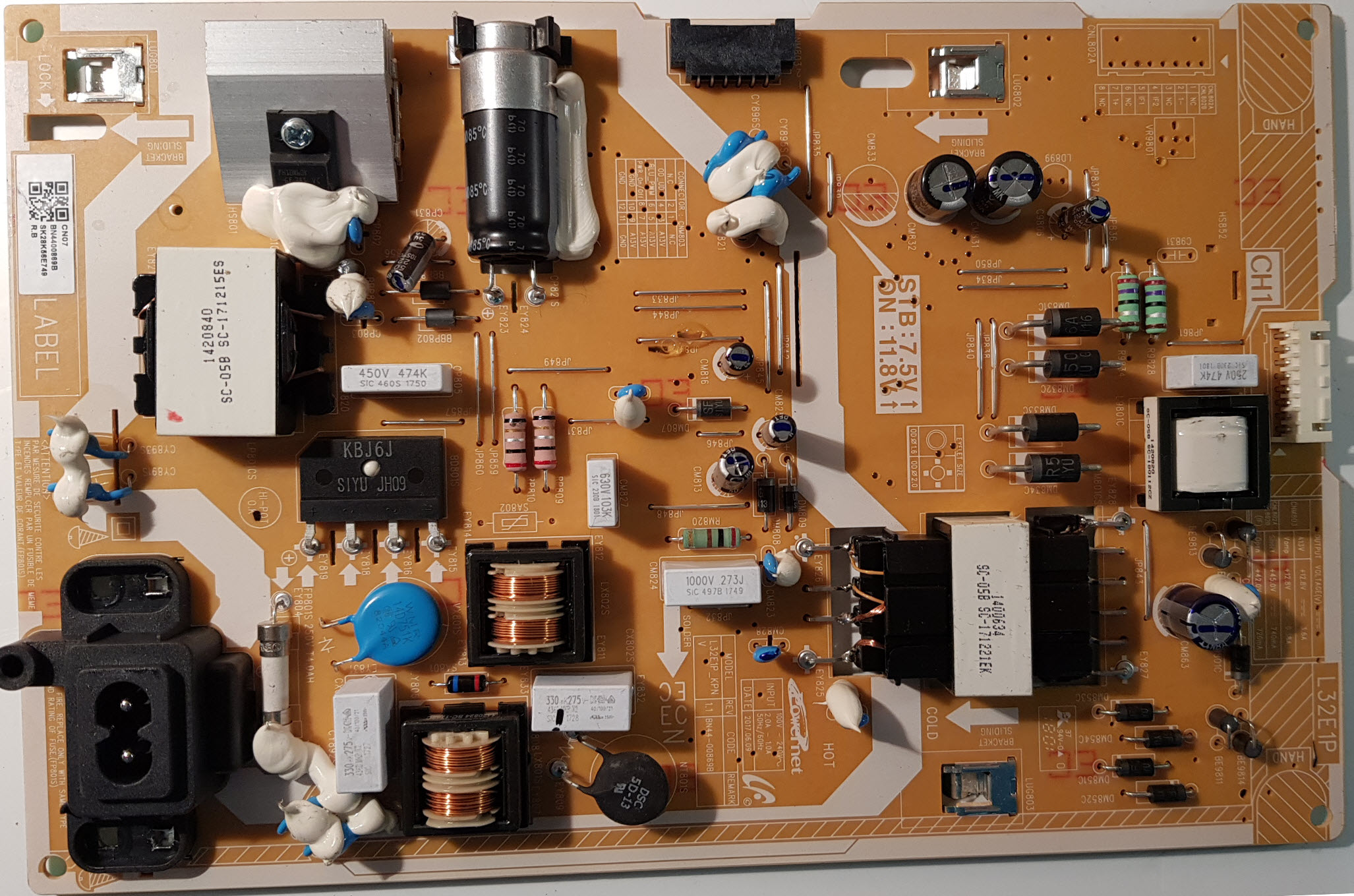

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE32M5500AU:

Установлена матрица (LED-панель) CY-KK032BGAV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T550HVN08.3.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SM1251 8 pin. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE32M5500AU осуществляет модуль питания BN44-00869B, либо его аналоги c использованием микросхем PFC (so-8), PWM (so-16) и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02575B, с применением микросхем CPU: SDP1604, eMMC: THGBMDG5D1LBAIT, SPI Flash: 25Q40, EEPROM: 25C512 и других.
Тюнер N40-00331B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
