Ремонт телевизора SAMSUNG UE43RU7400U

Техническое описание и состав телевизора SAMSUNG UE43RU7400U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE43RU7400U
LCD TV LED Smart UHD UE43RU7400U | Год выпуска: 2019
Диагональ экрана: 42.5" (108 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 100 Гц
Тип ЖК-панели: CY-NN043HGEVGV
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 4K UHD, HDR
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, Miracast
Вес телевизора: с подставкой: 12.1 кг
без подставки: 9.5 кг
Размеры: с подставкой 970x648x344 мм
без подставки 970x563x58 мм
Потребление от сети: 120 Вт
SAMSUNG UE43RU7400U

SAMSUNG LED
Model: UE43RU7400U

Panel: CY-NN043HGEVGV

LED backlight: V8N4-430SM0-R0 BN96-46053A

LED driver (backlight): integrated into PSU

PWM LED driver: BD94062F

MOSFET LED driver: TO-220F

Power Supply (PSU): BN44-00947J L43E7_RSM

PWM Power: PFC, PWM

MOSFET Power: TO-252

MainBoard: BN41-02703A BN94-14799B

IC MainBoard: CPU, eMMC, DRAM, AUDIO, DC/DC

Тuner: BN40-00331B

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE43RU7400U не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00947J. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TO-252) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC, PWM, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов V8N4-430SM0-R0 BN96-46053A.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02703A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU, eMMC, DRAM, AUDIO, DC/DC на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN40-00331B. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта SAMSUNG UE43RU7400U не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


В телевизорах SAMSUNG UE43RU7400U в результате перегрева светодиодов подсветки происходит повреждение оргстекла рассеивателя в виде подгоревших участков в местах непосредственной близости с диодами и трещин в стекле. Обычно это обнаруживается уже при разборке панели для замены планок подсветки V8N1-430SM0-R0.
Внутренняя поверхность рассеивателя имеет направленную структуру распределения светового потока, и попытка перевернуть стекло повреждениями вверх даст отрицательный эффект - сверху изображение будет тёмным, а снизу излишне светлым.
Обработка повреждённых участков кустарными методами не всегда даёт положительный результат. Оптимальное решение - замена рассеивателя, который можно приобрести, например, в торговой сети Ozon.
Размеры стекла 946 x 532 x 3 в миллиметрах.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02703A показан на рисунке ниже:

BN41-02703A

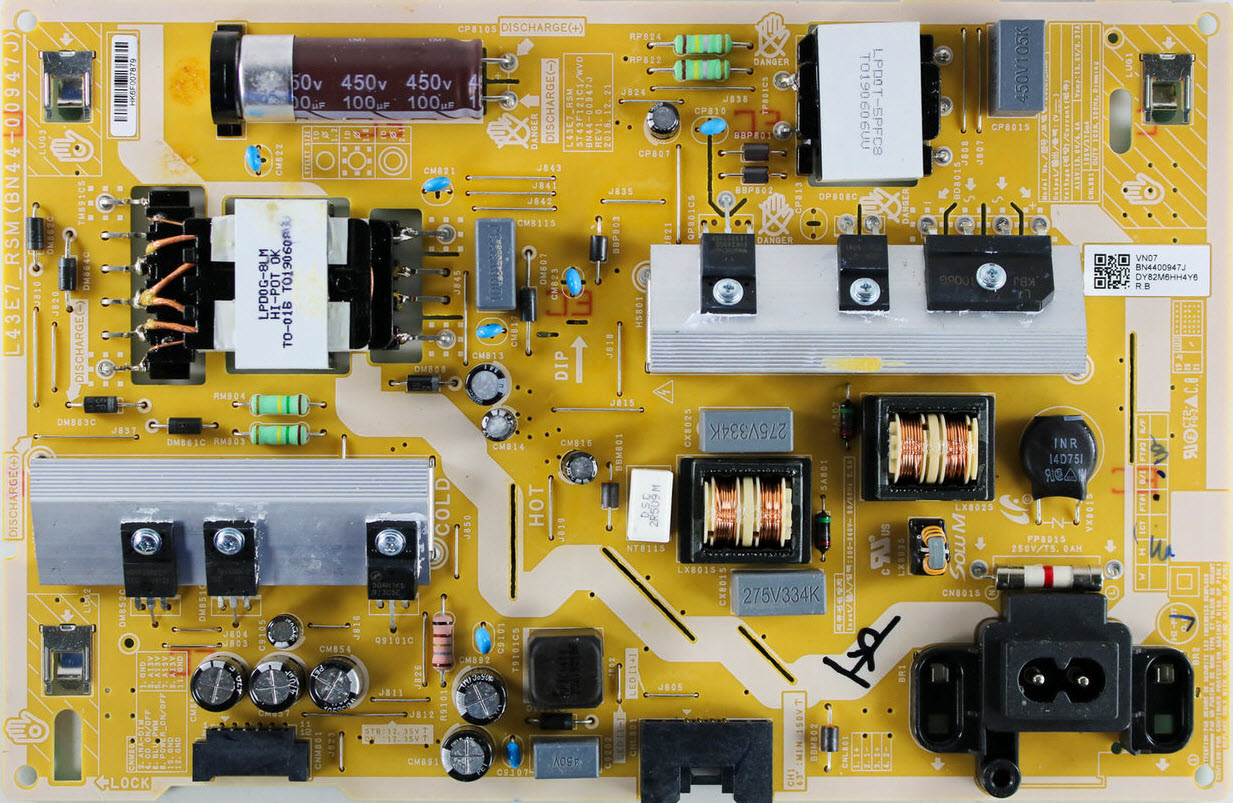

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE43RU7400U:

Установлена матрица (LED-панель) CY-NN043HGEVGV.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD94062F. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE43RU7400U осуществляет модуль питания BN44-00947J, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02703A, с применением микросхем CPU, eMMC, DRAM, AUDIO, DC/DC и других.
Тюнер BN40-00331B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

SAMSUNG UE43RU7470U
Chassis(Version) BN41-02703A
Panel: CY-NN043HGAVBH
LED driver (backlight): integrated into PSU
PWM LED driver: BD94062F
MOSFET LED driver: TO-220F
Power Supply (PSU): BN44-00947J REV1.0 L43E7_RSM
PWM Power: PFC, PWM
MainBoard: BN41-02703A BN94-14147H
Тuner: BN40-00331B
IC Main: CPU, eMMC, DRAM, AUDIO, DC/DC
SAMSUNG UE43RU7200U
Chassis(Version) BN41-02703A
Panel: CY-NN043HGEVJH
LED driver (backlight): integrated into MainBoard
PWM LED driver: BD94062F
MOSFET LED driver: TO-252
Power Supply (PSU): BN44-00947G L43E7_RDY
PWM Power: PFC, PWM
MOSFET Power: TO-220F, TO252
MainBoard: BN41-02703A BN94-14180H
Тuner: BN40-00331B
IC Main: CPU, eMMC, DRAM, AUDIO, DC/DC
