Ремонт телевизора PHILIPS 48PFT4100/60

Техническое описание и состав телевизора PHILIPS 48PFT4100/60, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 48PFT4100/60
LCD TV LED 48PFT4100 | Год выпуска: 2015
Диагональ экрана: 48" (122 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть
Поддержка HD: 1080p Full HD
Яркость: 200 кд/м2
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Интерфейс: SCART, RGB, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 12.8 кг
без подставки: 12.2 кг
Размеры: с подставкой 1082x663x256 мм
без подставки 1082x623x78 мм
PHILIPS 48PFT4100/60

PHILIPS LED
Model: 48PFT4100/60

Chassis/Version: TPN15.1E LA

Panel: TPT480LS-HN08.S REV.SG01A

LED backlight: EVT LBM480P1101-T-1

LED driver (backlight): integrated into PSU

PWM LED driver: LD7890GS

MOSFET LED driver: P3710BTF

Power Supply (PSU): 715G6338-P01-002-002M

PWM Power: LD7752B, LD7591T (PFC), LCS700LG

MOSFET Power: TK16A60W

MainBoard: 715G6947-M01-000-004Y

IC MainBoard: CPU: NT72453, NAND Flash: MX30LF1G08AA-T1, AUDIO: AD87588

Тuner: ST42CS-2-E

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- PHILIPS 48PFT4100 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

В таких случаях неисправным обычно оказывается источник питания 715G6338-P01-002-002M. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (TK16A60W) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) LD7752B, LD7591T (PFC), LCS700LG обычно проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Как правило, в таких случаях отсутствует подсветка дисплея. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы 715G6947-M01-000-004Y следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: NT72453, NAND Flash: MX30LF1G08AA-T1, AUDIO: AD87588. Неисправности чипов BGA обычно легко выявить методом прогрева.

Неисправность тюнера ST42CS-2-E устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Владельцам и пользователям телевизора PHILIPS 48PFT4100 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Скачать: Service manual and schematic diagram PHILIPS 48PFT4100 Chassis TPN15.1E LA.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 715G6947-M01-000-004Y показан на рисунке ниже:

715G6947-M01-000-004Y

715G6947-M01-000-004Y может применяться в телевизорах:

PHILIPS 40PFT4100/60 (Panel TPT400LA-HN02.S Rev-SS01B code 018), PHILIPS 24PHT4000/60 (Panel TPM236WH2-BJ1P03.N REV.LC1E), PHILIPS 40PFT4101/60 (Panel TPT4001A-HN02.S / TPN16.2ELA), PHILIPS 32PHT4100/60 (Panel TPT315B5-0TU3A.Q code: 003).

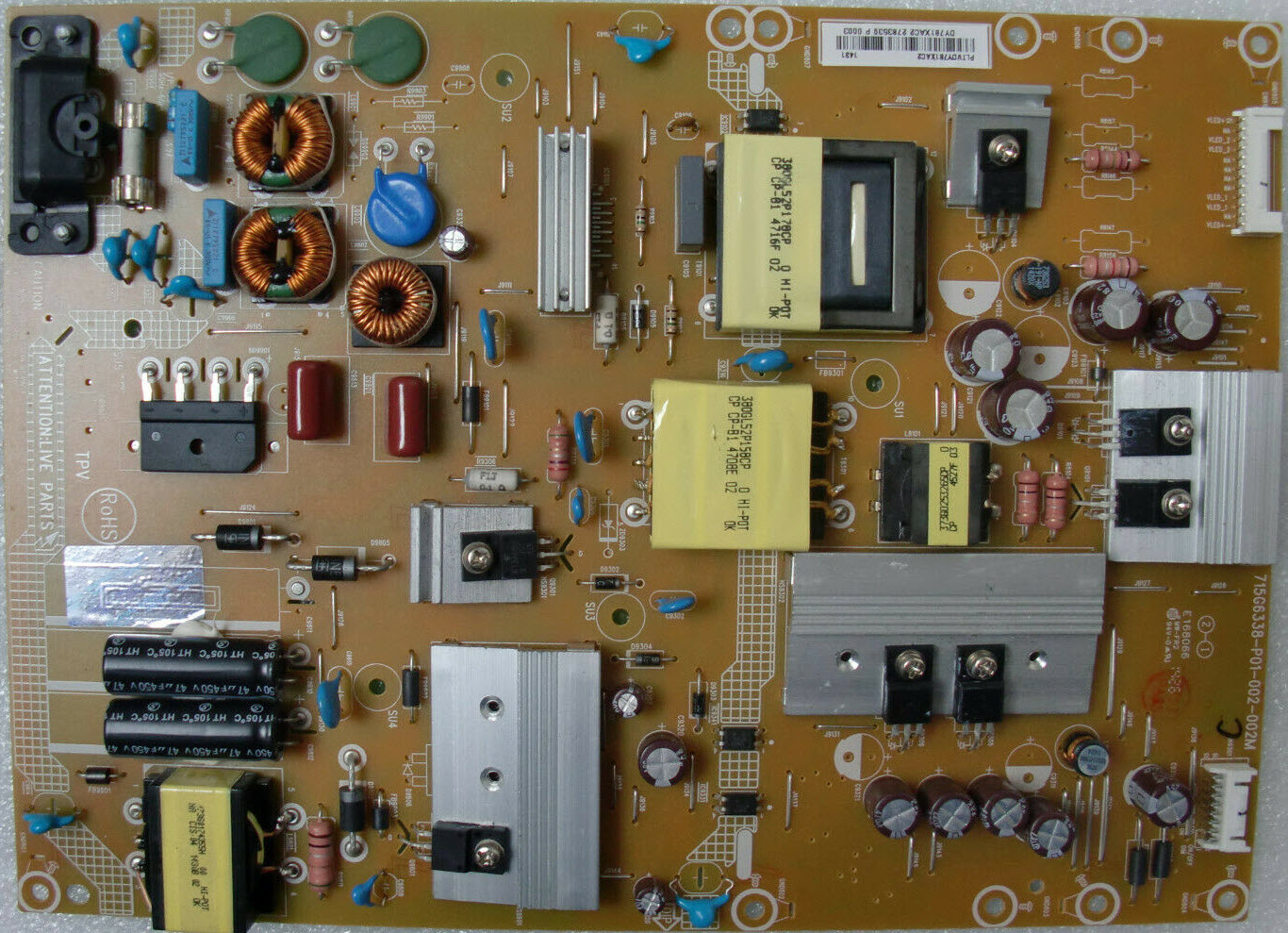

Внешний вид блока питания

Основные особенности устройства PHILIPS 48PFT4100:

Установлена матрица (LED-панель) TPT480LS-HN08.S REV.SG01A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LD7890GS. В качестве силовых элементов LED-драйвера применяются ключи типа P3710BTF.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 48PFT4100 осуществляет модуль питания 715G6338-P01-002-002M, либо его аналоги c использованием микросхем LD7752B, LD7591T (PFC), LCS700LG и силовых ключей типа TK16A60W.
MainBoard - основная плата (материнская плата) представляет собой модуль 715G6947-M01-000-004Y, с применением микросхем CPU: NT72453, NAND Flash: MX30LF1G08AA-T1, AUDIO: AD87588 и других.
Тюнер ST42CS-2-E обеспечивает приём телевизионных программ и настройку на каналы.
