Philips 32PHT4100/60
LED-телевизор, 32" (81 см), 1366x768, 2015 года
- Другие обозначения: 32PHT4100
Состав телевизора 32PHT4100/60
| Шасси | TPN15.1E LA |
|---|---|
| Main board | 715G6947-M01-000-004Y |
| Блок питания | 715G6550-P03-000-002H / -002M |
| Матрица (панель) | TPT315B5-0TU3A.Q code: 003 |
| T-CON | PANDA315 RUNTKD042ZZPN V1.0 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | GJ315D07-ZC14C-05 303GJ315039 |
| Микросхемы main board | CPU: NT72453; NAND Flash: MX30LF1G08AA-T1 1Gb; SOUND: AUDIO AD87588-LG48NAY |
| ШИМ блока питания | PF6003 |
| Ключи блока питания | TK6A65D |
| ШИМ инвертора / драйвера | PF7708AS |
| Ключи инвертора | SM1A23NSUC-TRG |
| Тюнер | ST42CS-2-E 394GNPALALL32L |
| Пульт ДУ | 9965 900 09443, IR: 715G6167-R01-001-00 |
Уменьшение тока подсветки
Ограничение тока драйвера. 715G6550, PF7708. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания 715G6550, и микросхемой LED-драйвера PF7708AS(BS), предусмотрены резисторы в качестве датчика тока, соединённые параллельно, R8652, R8653, R8654, R8655, R8656, подключенные к выводу 8 PF7708AS.
Можно удалить один или два из них, тогда увеличится общее сопротивление резисторов и пропорционально уменьшится ток в светодиодах подсветки.
Типовые неисправности
Возможные неисправности
- Телевизор PHILIPS 32PHT4100 не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.
Часто в таких случаях неисправным оказывается модуль питания 715G6550-P03-000-002H.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (TK6A65D) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) PF6003. Проверяется только заменой на заведомо исправный.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностика материнской платы 715G6947-M01-000-004Y следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: NT72453; NAND Flash: MX30LF1G08AA-T1 1Gb; SOUND: AUDIO AD87588-LG48NAY и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Неисправность тюнера ST42CS-2-E 394GNPALALL32L устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора PHILIPS 32PHT4100 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board 715G6947-M01-000-004Y
Плата 715G6947-M01-000-004Y от производителя TPV Technology. Процессор NovaTek NT72453, 32 бит, 1 ядро MIPS32 R2, питание ядра 1.1 & 1.0 В. Оперативная память 16bit DDR3 SDRAM внутри процессора. Прошивка хранится в NAND Flash 1Gb 128GB MX30LF1G08AA-T1.
Внешний вид main board 715G6947-M01-000-004Y показан на рисунке ниже:
715G6947-M01-000-004Y может применяться в телевизорах:
PHILIPS 40PFT4100/60 (Panel TPT400LA-HN02.S Rev-SS01B code 018), PHILIPS 24PHT4000/60 (Panel TPM236WH2-BJ1P03.N REV.LC1E), PHILIPS 40PFT4101/60 (Panel TPT4001A-HN02.S / TPN16.2ELA), PHILIPS 32PHT4100/60 (Panel TPT315B5-0TU3A.Q code: 003).
Блок питания 715G6550-P03-000-002H
Этот блок питания стоит ещё в 4 телевизорах.

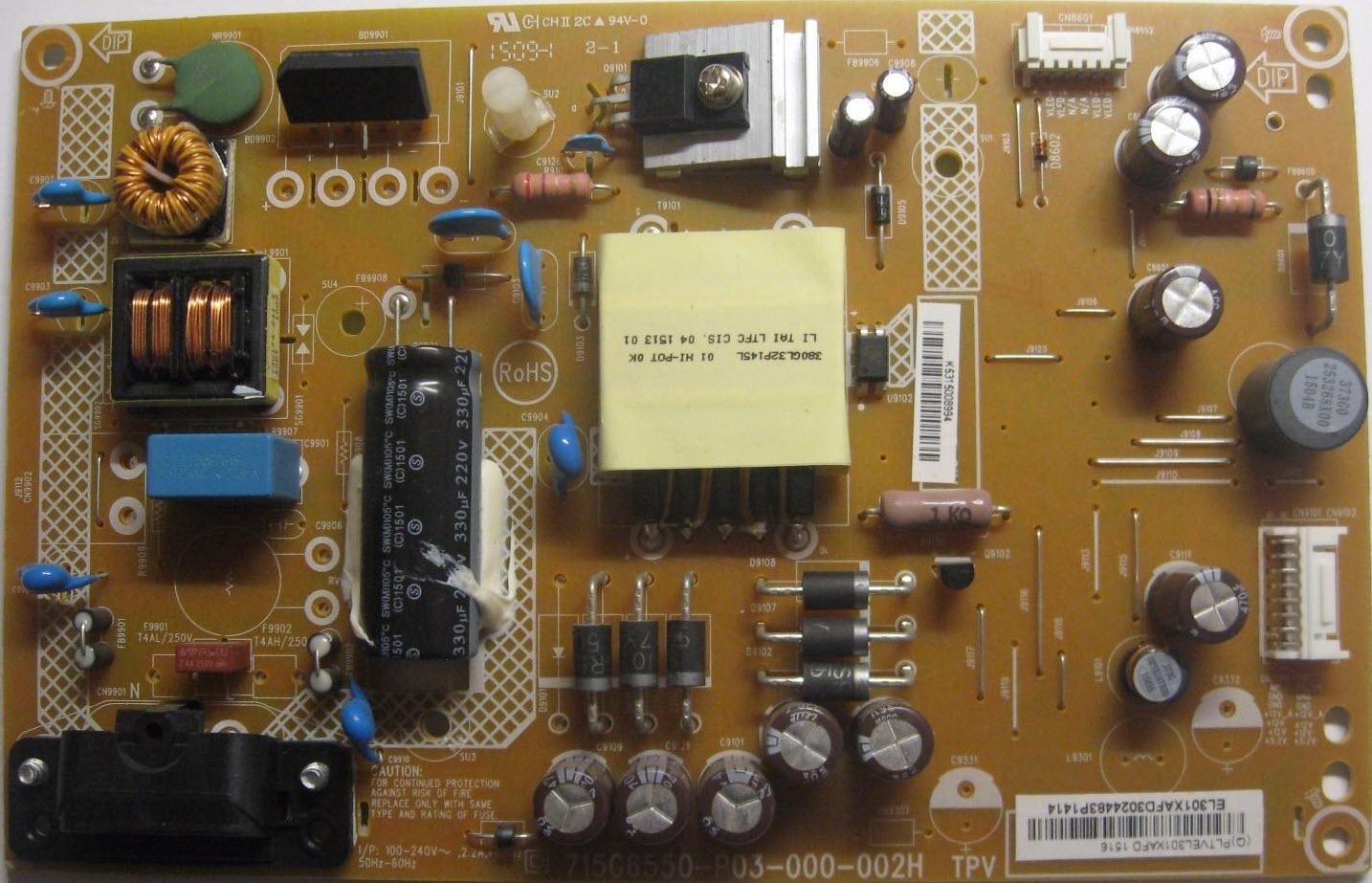

715G6550-P03-000-002H:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPN15.1E LA 715G6947 SSB 2015, 150 стр., 22,2 МБ
Models: 22PFH4000, 22PFK4000, 24PHH4000, 24PHK4000, 24PHT4000, 24PHH5210, 24PHT5210, 24PHK5210, 32PFH4100, 32PFK4100, 32PFT4100, 32PHH4100, 32PHH4200, 32PHK4200, 32PHT4200/, 39PFH4100, 39PFK4100, 39PFT410, 39PFH4200, 39PFK4200, 39PFT4200, 40PFH4100, 40PFK4100, 40PFT4100, 40PFH4200, 40PFK4200, 48PFT4100, 48PFH4100, 48PFK4100, 48PFH6300, 48PFK6300, 48PFT6300, 55PFH6300, 55PFK6300, 55PFT6300.
Прошивки для Philips 32PHT4100/60
Прошивки с сайта производителя
Для 32PHT4100/60, версия 000.000.002.560 от 2018 г
Файлы для обновления ПО:
1. End Users License Agreement version: 1.0 TXT файл, 28.5 kB 15 августа 2019 г.
2. version: 000.000.002.560 ZIP файл, 29.3 MB 14 августа 2018 г.
3. Обновление ПО version: 000.000.002.560 ZIP файл, 29.3 MB 14 августа 2018 г.
Файл обновления и инструкции можно скачать на сайте производителя для модели 32PHT4100/60.
Характеристики Philips 32PHT4100/60
LCD, LED, 32", 1366x768, 720p HD, DVR, мощность звука 16 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Яркость | 200 кд/м2 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2x8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | SCART, RGB, VGA, HDMI x2, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 726x464x181 мм |
| Размеры без подставки | 726x425x77 мм |
| Вес | с подставкой: 5.1 кг; без подставки: 4.8 кг |
| Крепление на стену | есть |
| Региональные коды | 32PHT4100/12, 32PHT4100/60 |
Другие модели на шасси TPN15.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 32PHT4100/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 32PHT4100 с ЖК-дисплеем TPT315B5-0TU3A, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 200 кд/м² обеспечена светодиодной подсветкой LED. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица TPT315B5-0TU3A и программное обеспечение основной платы main board 715G6947-M01-000-004Y обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), SCART, RGB, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
В телевизоре используется блок питания 715G6550-P03-000-002H.
Габаритные размеры: с подставкой 726x464x181 мм, без подставки 726x425x77 мм.
Масса телевизора: с подставкой: 5.1 кг, без подставки: 4.8 кг.
Внимание! Панель TPT315B5-0TU3A LED-телевизора PHILIPS 32PHT4100 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 32PHT4100
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 32PHT4100 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 32PHT4100 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 32PHT4100 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 32PHT4100 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TPT315B5-0TU3A. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
