Philips 46PFL3208T/60
LED-телевизор, 46" (117 см), 1920x1080, 2013 года
- Другие обозначения: 46PFL3208T
Состав телевизора 46PFL3208T/60
| Шасси | TPM10.1E LA |
|---|---|
| Main board | 715G5713-M01-000-005K |
| Блок питания | 715G5778-P03-W21-002R |
| Матрица (панель) | TPT460H1-HM01 Rev-C1J |
| T-CON | A60EDGEC2LV0.2 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 46 AD00(72)-078 EVERLIGHT LBM460P0601-AJ-5(HF)(0), LBM460P0601-AI-3(HF)(0), LBM460P-bridge-D-5(HF)(0) |
| Микросхемы main board | CPU: MT5580MPOI; DRAM: H5TQ2G83DFR; NAND Flash: TC58NVG2S3ETAI0; SOUND: STA3818 |
| ШИМ блока питания | SSC9522S (PWM Resonant), R2A20133ESP (PFC), A6069H(Standby) |
| ШИМ инвертора / драйвера | PF7900S, PF7700A |
| Тюнер | TDSY-G230D |
| Пульт ДУ | 2422 549 90467, IR: 715G5772-R01-000-004S |
Уменьшение тока подсветки
Ограничить ток подсветки. 715G5778, PF7900S, PF7700A. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания 715G5778, микросхемой LED-драйвера PF7900S и оконечными каскадами PF7700A, можно в каждом канале у регуляторов PF7700A увеличить сопротивление резисторов от выводов 6 ISET на корпус одинаково для всех каналов. Позиционные обозначения резисторов R8501 - R8512, количество каналов и, соответственно, микросхем PF7900S может быть разным для разных панелей.
Типовые неисправности
Иногда телевизор PHILIPS 46PFL3208T просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания 715G5778-P03-W21-002R. В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате main board.
В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ SSC9522S (PWM Resonant), R2A20133ESP (PFC), A6069H(Standby) от производителя.
Если у PHILIPS 46PFL3208T нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели TPT460H1-HM01 Rev-C1J, либо преобразователя их питания - LED драйвера. Иногда, при включении, изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания узла подсветки.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
Ремонт материнской платы 715G5713-M01-000-005K необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - CPU: MT5580MPOI; DRAM: H5TQ2G83DFR; NAND Flash: TC58NVG2S3ETAI0; SOUND: STA3818. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDSY-G230D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание! Пользователям и владельцам телевизоров 46PFL3208T, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board 715G5713-M01-000-005K
Плата 715G5713-M01-000-005K от производителя TPV Technology. Процессор MediaTek MT5580MPOI/CPOI, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.2 В. Оперативная память DDR3 H5TQ2G83DFR x 4, отдельные микросхемы. Прошивка хранится в NAND Flashh 4Gbit 512MB TC58NVG2S3ETAI0.
Внешний вид main board 715G5713-M01-000-005K показан на рисунке ниже:
715G5713-M01-000-005K может применяться в телевизорах:
PHILIPS 50PFL5028T/60 (Panel LC500EUE FFF1 code 192 p/n: 93229834682), PHILIPS 46PFL3208T/60 (Panel TPT460H1-HM01 Rev-C1J).
Блок питания и PFC
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

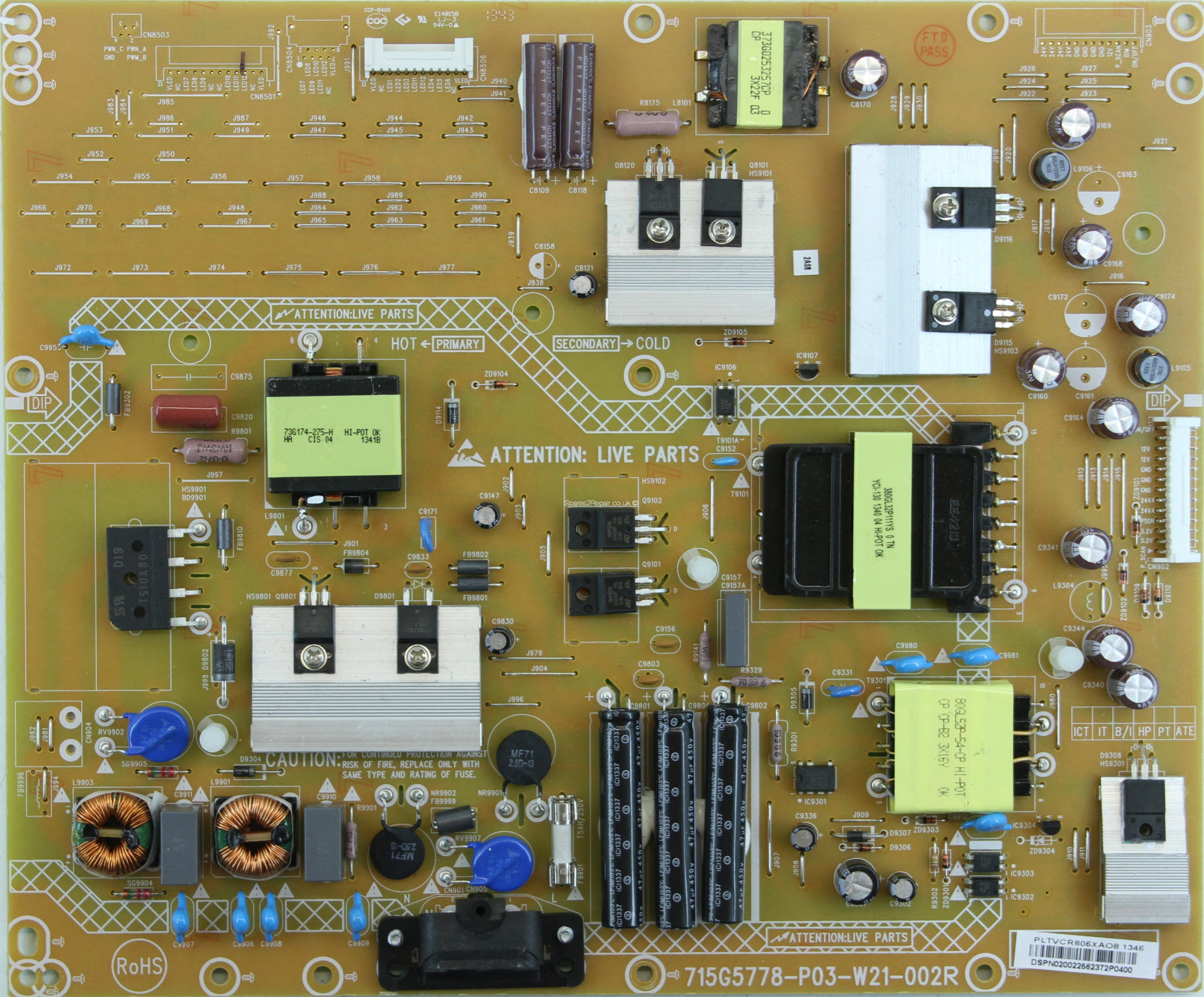

Блок питания
715G5778-P03-W21-002R:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM10.1E LA 2013, 169 стр., 83,6 МБ
Прошивки для Philips 46PFL3208T/60
Прошивки с сайта производителя
46PFL3208T/60, версия 003.020.000.001 от 19 июля 2018 г
Обновление программного обеспечения (прошивка, firmware).
Version: 003.020.000.001, zip файл, 129.0 MB, опубликовано 19 июля 2018 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 696.9 kB, опубликовано 29 января 2013 г.
Брошюра Version:3.0.2, PDF файл, 488.1 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 1.7 MB, опубликовано 21 мая 2013 г.
Файлы скачать можно на сайте производителя для модели 46PFL3208T/60.
Характеристики Philips 46PFL3208T/60
LCD, LED, 46", 1920x1080, 1080p Full HD, DVR, мощность звука 20 Вт, HDMI x2, Ethernet, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 46" (117 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 350 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | опционально |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, HDMI x2, USB x2, Ethernet (RJ-45), Miracast |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1060x685x289 мм |
| Размеры без подставки | 1060x632x65 мм |
| Вес | с подставкой: 15.3 кг; без подставки: 13.1 кг |
| Крепление на стену | есть |
| Потребление от сети | 58 Вт |
| Региональные коды | 46PFL3208T/60, 46PFL3208T/12 |
Другие модели на шасси TPM10.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
- Philips 32PFL3008T/60
- Philips 32PFL3018T/60
- Philips 32PFL3208T/60
- Philips 32PFL3258T/60
- Philips 32PFL4208T60 32PFL4208T/60
- Philips 32PFL4258T/60
- Philips 32PFL4268T/60
- Philips 32PFL4308T/60
- Philips 32PFL4418T/60
- Philips 32PFL5008T/60
- Philips 39PFL3208T/60
- Philips 39PFL4208T/60
- Philips 40PFL3078T/12
- Philips 40PFL3108T/60
- Philips 40PFL3208T/60
- Philips 40PFL4308T/60
- Philips 40PFL4418T/60
- Philips 40PFL4508T/60
- Philips 40PFL4528T/60
- Philips 42PFL3008T/60
- Philips 42PFL3208T/60
- Philips 42PFL4208T/60
- Philips 42PFL5028T/60
- Philips 42PFL5038T/60
- Philips 46PFL3008T/60
- Philips 46PFL4208T/60
- Philips 46PFL4988T/60
- Philips 47PFL5028T/60
- Philips 50PFL5008T/60
- Philips 50PFL5028T/60
- Philips 50PFL5038T/60
Рекомендации пользователю Philips 46PFL3208T/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 46PFL3208T с ЖК-дисплеем TPT460H1-HM01, размером по диагонали 46" (117 см) формата 16:9. Необходимая яркость свечения экрана 350 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица TPT460H1-HM01 и программное обеспечение основной платы main board 715G5713-M01-000-005K предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 46PFL3208T оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x2, USB x2, Ethernet (RJ-45), Miracast. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Мощность, потребляемая рабочем в режиме от сети, составляет 58 Вт. Блок питания 715G5778-P03-W21-002R.
Габаритные размеры: с подставкой 1060x685x289 мм, без подставки 1060x632x65 мм.
Масса телевизора: с подставкой: 15.3 кг, без подставки: 13.1 кг.
Внимание! Панель TPT460H1-HM01 LED-телевизора PHILIPS 46PFL3208T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 46PFL3208T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 46PFL3208T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 46PFL3208T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 46PFL3208T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 46PFL3208T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TPT460H1-HM01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
