Philips 40PFL3078T/12
LED-телевизор, 40" (102 см), 1920x1080, 2013 года
- Другие обозначения: 40PFL3078T
Состав телевизора 40PFL3078T/12
| Шасси | TPM10.1E LA |
|---|---|
| Main board | 715G5675 -M02-000-005X Ver:A |
| Блок питания | 715G5246-P04-000-002S |
| Матрица (панель) | LTA400HM23 |
| Инвертор / LED-драйвер | SSL400_0D5A REV1.0 |
| Микросхемы main board | EEPROM: 24C128 |
| ШИМ блока питания | SSC9522S (PWM resonant), A6069H (Standby 8pin), R2A20113 (PFC) |
| Ключи блока питания | 24NM60 (PFC), TF12N50 |
| ШИМ инвертора / драйвера | TR10E1 |
| Ключи инвертора | SF10A400HD, SM1F02N |
| Тюнер | TDSY-G230D |
Типовые неисправности
Возможные проявления неисправностей
- PHILIPS 40PFL3078T не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) 715G5246-P04-000-002S.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (24NM60 (PFC), TF12N50) и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры SSC9522S (PWM resonant), A6069H (Standby 8pin), R2A20113 (PFC), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов), реже неисправным оказывается LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы 715G5675 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - EEPROM: 24C128. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDSY-G230D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Владельцам и пользователям телевизора PHILIPS 40PFL3078T следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 715G5675
Эта плата стоит ещё в 2 телевизорах.
Блок питания 715G5246-P04-000-002S
Этот блок питания стоит ещё в 3 телевизорах.

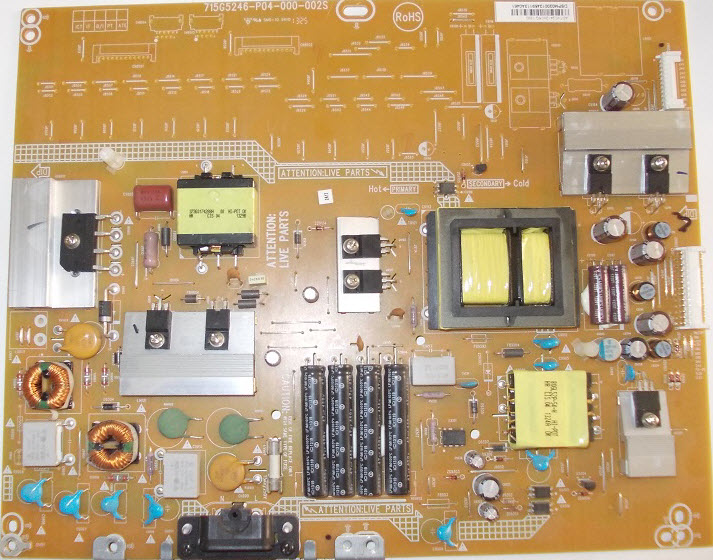

715G5246-P04-000-002S:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM10.1E LA 2013, 169 стр., 83,6 МБ
Прошивки для Philips 40PFL3078T/12
Прошивки с сайта производителя
Для 40PFL3078T/12, версия 003.004.000.001 от 2014 г
Файлы для обновления ПО:
1. End Users License Agreement version: 1.0 TXT file, 13.0 kB den 15 augusti 2019
2. version: 003.004.000.001 ZIP file, 66.6 MB den 3 september 2014
3. Programvaruuppgradering version: 003.004.000.001 ZIP file, 66.6 MB den 3 september 2014
Файл обновления и инструкции можно скачать на сайте производителя для модели 40PFL3078T/12.
Характеристики Philips 40PFL3078T/12
LCD, 1080p Full HD, диагональ 40" (102 см), HDMI x2, USB, DVB-T2,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Яркость | 300 кд/м2 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, SCART, RGB, HDMI x2, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 931x629x220 мм |
| Размеры без подставки | 931x559x78 мм |
| Вес | с подставкой: 13 кг; без подставки: 10.7 кг |
| Крепление на стену | есть |
| Региональные коды | 40PFL3078T/12 |
Другие модели на шасси TPM10.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
- Philips 32PFL3008T/60
- Philips 32PFL3018T/60
- Philips 32PFL3208T/60
- Philips 32PFL3258T/60
- Philips 32PFL4208T60 32PFL4208T/60
- Philips 32PFL4258T/60
- Philips 32PFL4268T/60
- Philips 32PFL4308T/60
- Philips 32PFL4418T/60
- Philips 32PFL5008T/60
- Philips 39PFL3208T/60
- Philips 39PFL4208T/60
- Philips 40PFL3108T/60
- Philips 40PFL3208T/60
- Philips 40PFL4308T/60
- Philips 40PFL4418T/60
- Philips 40PFL4508T/60
- Philips 40PFL4528T/60
- Philips 42PFL3008T/60
- Philips 42PFL3208T/60
- Philips 42PFL4208T/60
- Philips 42PFL5028T/60
- Philips 42PFL5038T/60
- Philips 46PFL3008T/60
- Philips 46PFL3208T/60
- Philips 46PFL4208T/60
- Philips 46PFL4988T/60
- Philips 47PFL5028T/60
- Philips 50PFL5008T/60
- Philips 50PFL5028T/60
- Philips 50PFL5038T/60
Рекомендации пользователю Philips 40PFL3078T/12
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 40PFL3078T с ЖК-дисплеем LTA400HM23, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечена светодиодной подсветкой LED. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица LTA400HM23 и программное обеспечение основной платы main board 715G5675-M02-000-005X предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, RGB, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
В телевизоре используется блок питания 715G5246-P04-000-002S.
Габаритные размеры: с подставкой 931x629x220 мм, без подставки 931x559x78 мм.
Масса телевизора: с подставкой: 13 кг, без подставки: 10.7 кг.
Внимание! Панель LTA400HM23 LED-телевизора PHILIPS 40PFL3078T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 40PFL3078T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 40PFL3078T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 40PFL3078T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 40PFL3078T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 40PFL3078T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LTA400HM23. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
