Ремонт телевизора PHILIPS 37PFL6606H/60

Техническое описание и состав телевизора PHILIPS 37PFL6606H/60, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 37PFL6606H/60
TV LCD Smart TV 37PFL6606H | Год выпуска: 2011
Диагональ экрана: 37" (94 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
Тип ЖК-панели: OLED
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 500000:1
Время отклика пикселя: 2 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 24 Вт (2х12 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 12.4 кг
без подставки: 9.7 кг
Размеры: с подставкой 880x592x240 мм
без подставки 880x540x42 мм
Потребление от сети: 46 Вт
PHILIPS 37PFL6606H/60

PHILIPS LED
Model: 37PFL6606H/60

Chassis/Version: Q552.2E LA

Panel: LC370EUF-SDA1 (LGPH) B p/n: 932228180682

LED backlight: 3606L-0379A

T-CON: 6870C-0365B VER1.0

LED driver (backlight): integrated into PSU; 51.2V 450mA

PWM LED driver: BD9260F (18)

Power Supply (PSU): FSP110-4FS01 B 272217190341

PWM Power: SSC9512S (18)

MainBoard: 313926868651 AS SSB TV550 2K11 EU5

IC MainBoard: PNX85537, ST1S10PH ST1S10B (8) , TPA3123D2 , TPS53126PW

Тuner: TH2603

Control: 2422 549 90301 YKF293-001

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности PHILIPS 37PFL6606H/60, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания FSP110-4FS01 B 272217190341 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей PHILIPS. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ BD9260F (18) от производителя.

В тех случаях, когда у телевизора PHILIPS 37PFL6606H пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели TFT-LCD LC370EUF-SDA1 (LGPH) B 932228180682). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Обрыв в линейках светодиодов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно без разборки панели. Чтобы открыть все переходы, необходимо несколько десятков вольт, и лучше всего для таких целей использовать источник тока.

Ремонт или диагностика материнской платы AS SSB TV550 2K11 EU5 313926868651 следует начать с проверки стабилизаторов или преобразователей питания её микросхем. При необходимости, следует обновить ПО (программное обеспечение).

Следует помнить! Попытки ремонта телевизора PHILIPS 37PFL6606H, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Скачать: Service manual and schematic diagram 37PFL6606H/60 Chassis Q552.2E LA (Сервис-мануал).
32PFL6606H/12, 32PFL6606H/60, 32PFL6606K/02, 32PFL6606M/08, 32PFL6626H/12, 32PFL6626K/02, 32PFL6626M/08, 32PFL6636H/12, 32PFL6636K/02, 32PFL6636M/08, 32PFL7406H/12, 32PFL7406K/02, 32PFL7406M/08, 32PFL7476H/12, 32PFL7476K/02, 32PFL7486H/12, 32PFL7486K/02, 32PFL7486M/08, 32PFL7496H/12, 32PFL7496K/02, 37PFL6606H/12, 37PFL6606H/60, 37PFL6606K/02, 37PFL6606M/08 , 40PFL6606H/12, 40PFL6606H/60, 40PFL6606K/02, 40PFL6606M/08, 40PFL6626H/12, 40PFL6626K/02, 40PFL6626M/08, 40PFL6636H/12, 40PFL6636K/02, 40PFL6636M/08, 42PFL7406H/12, 42PFL7406K/02, 42PFL7406M/08, 42PFL7456H/12, 42PFL7456K/02, 42PFL7456M/08 , 42PFL7486H/12, 42PFL7486K/02, 42PFL7486M/08, 42PFL7606H/12, 42PFL7606K/02, 42PFL7606M/08, 42PFL7666H/12, 42PFL7666K/02, 42PFL7676H/12, 42PFL7676K/02, 42PFL7696H/12, 42PFL7696M/08, 46PFL6606H/12, 46PFL6606H/60, 46PFL6606K/02, 46PFL6606M/08, 46PFL6626H/12, 46PFL6626K/02, 47PFL7606H/12, 47PFL7606K/02, 47PFL7606M/08, 47PFL7666H/12, 47PFL7666K/02, 47PFL7696H/1, 47PFL7696K/02, 47PFL7696M/08, 55PFL6606H/12, 55PFL6606H/60, 55PFL6606K/02, 55PFL6606M/08.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 313926868651 показан на рисунке ниже:

313926868651

313926868651 может применяться в телевизорах:

PHILIPS 37PFL6606H/60 (Panel LC370EUF-SDA1 (LGPH) B p/n: 932228180682), PHILIPS 42PFL74X6 (Panel TFT-LCD LC420EUF-SDA1 (LGPH) B).

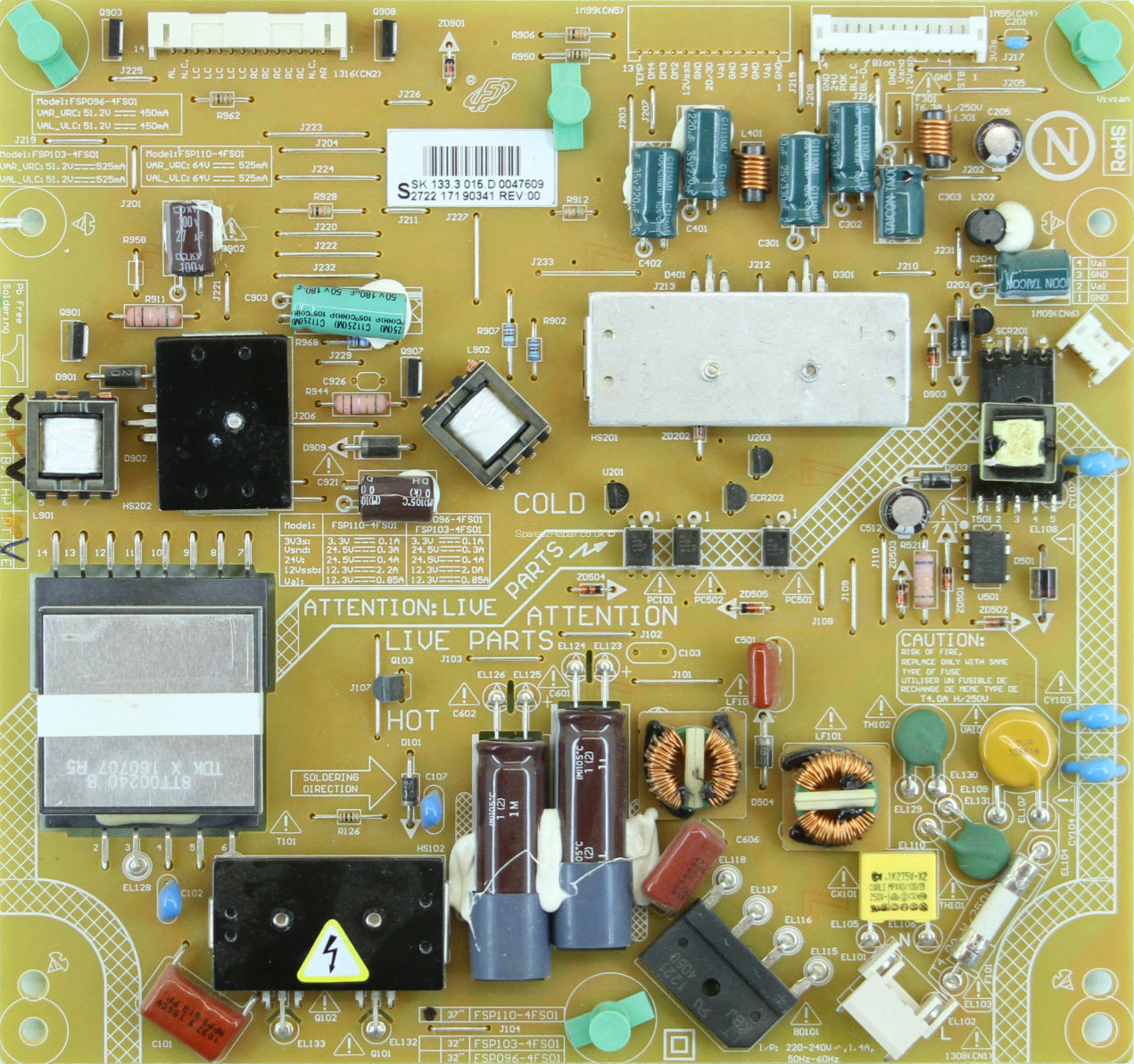

Внешний вид блока питания

Основные особенности устройства PHILIPS 37PFL6606H:

Установлена матрица (LED-панель) LC370EUF-SDA1 (LGPH) B p/n: 932228180682.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0365B.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD9260F (18).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 37PFL6606H осуществляет модуль питания FSP110-4FS01, либо его аналоги c использованием микросхем SSC9512S (18).
MainBoard - основная плата (материнская плата) представляет собой модуль 313926868651, с применением микросхем PNX85537, ST1S10PH ST1S10B (8) , TPA3123D2 , TPS53126PW и других.
Тюнер TH2603 обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
